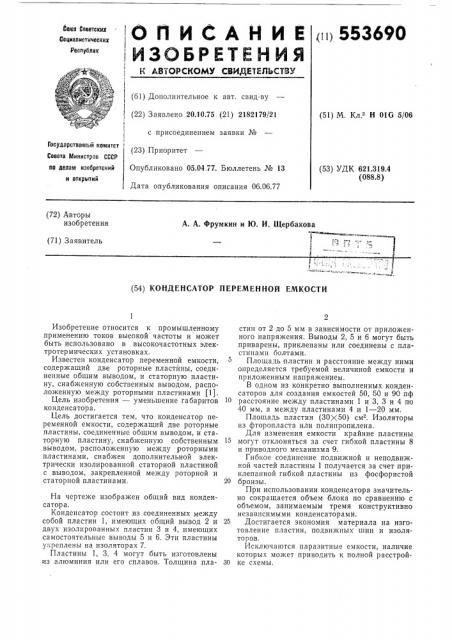

ОПИСАНИЕ ! ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву !

I ! (22) Заявлено 20.10.75 (21) 2182179/21 ! ! с присоединением заявки № !

I (23) Приоритет (51) М. Кл Н OIG 5/06

Государственный комитет

Совета Министров СССР

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 06.06.77 (53) УДК 621.319.4 (088.8) по девам изобретений н открытий (72) Авторы изобретения

А. А. Фрумкин и Ю. И. Щербакова!

1 т

l! (71) Заявитель (54) КОНДЕНСАТОР ПЕРЕМЕННОЙ ЕМКОСТИ

Изобретение относится к промышленному применению токов высокой частоты и может быть использовано в высокочастотных электротермических установках.

Известен конденсатор переменной емкости, содержащий две роторные пластины, соединенные общим выводом, и статорную пластину, снабженную собственным выводом, расположенную между роторными пластинами (1).

Цель изобретения — уменьшение габаритов конденсатора.

Цель достигается тем, что конденсатор переменной емкости, содержащий две роторные пластины, соединенные общим выводом, и статорную пластину, снабженную собственным выводом, расположенную между уоторными пластинами, снабжен дополнительной электрически изолированной статорной пластиной с выводом, закрепленной между роторной и статорной пластинами.

На чертеже изображен общий вид конденсатора.

Конденсатор состоит из соединенных между собой пластин 1, имеющих общий вывод 2 и двух изолированных пластин 3 и 4, имеющих самостоятельные выводы 5 и 6. Эти пластины укреплены на изоляторах 7.

Пластины 1, 3, 4 могут быть изготовлены из алюминия или его сплавов. Толщина пластин от 2 до 5 мм в зависимости от приложенного напряжения. Выводы 2, 5 и 6 могут быть приварены, приклепаны или соединены с пластинами болтами.

Площадь пластин и расстояние между ними определяется требуемой величиной емкости и приложенным напряжением.

В одном из конкретно выполненных конденсаторов для создания емкостей 50, 50 и 90 пф расстояние между пластинами 1 и 3, 3 и 4 по

40 мм, а между пластинами 4 и 1 — 20 мм.

Площадь пластин (ЗОХ50) см . Изоляторы из фторопласта или полипропилена.

Для изменения емкости крайние пластины

15 могут отклоняться за счет гибкой пластины 8 и приводного механизма 9.

Гибкое соединение подвижной и неподвижной частей пластины 1 получается за счет приклепанной гибкой пластины из фосфористой

20 бронзы.

При использовании конденсатора значительно сокращается объем блока по сравнению с объемом, занимаемым тремя конструктивно независимыми конденсаторами.

25 Достигается экономия материала на изготовление пластин, подви>кных шин и изоляторов.

Исключаются паразитные емкости, наличие которых может приводить к полной расстрой30 ке схемы.

553690

Формула изобретения

Составитель lI. Лягни

Техред И. Карандашова

Корректор E. Хмелева

Редактор С. Титова

Заказ 1068/7 Изд. М 29 Тираж 992 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Снижается трудоемкость изготовления.

Аналогичные блоки емкостей применяются в высокочастотных генераторах для нагрева диэлектриков, выпускаемых серийно.

Конденсатор переменной емкости, содержащий две роторные пластины, соединенные общим выводом, и статорную пластину, снабженную собственным выводом, расположенную между роторными пластинами, от л ич аю шийся тем, что, с целью уменьшения габаритов, конденсатор снабжен дополнительной электрически изолированной статорной пластиной с выводом, закрепленной между ро5 торной и статорной пластинами, Источники информации, принятые во внимание при экспертизе:

10 1. Гоноровский И. С. Проектирование

Е вЂ С в радиопередатчиков. Связьтехиздат, 1933 — прототип,
