Реферат



(и) 554097

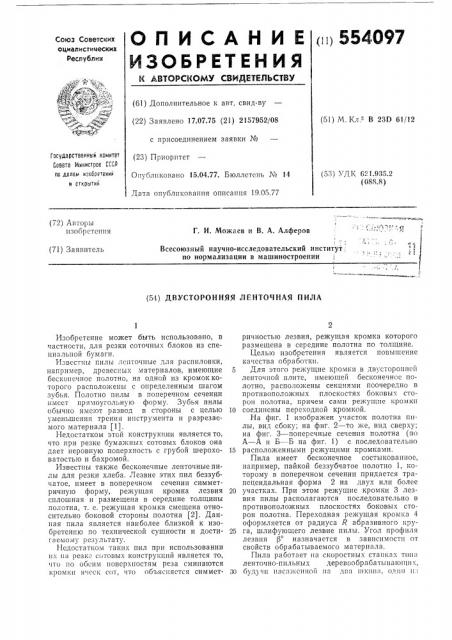

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских оциалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.07.75 (21) 2157952/08 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.77. Бюллетень № 14

Дата опубликования описания 19.05.77 (51) М. Кл е В 23D 61/12

Государственный коиитет

Совета Министров СССР по делам изобретений (5",) УД1(021 935 2 (O8 .8) H сткрытик (72) Авт01 ы пзоорстеппя

Г. И. Мож".åâ и В. A. Алферов

Всесоюзный научно-исследовательский институт: по нормализации в машиностроении (71) Заявитель (54) ДВУСТОРОННЯЯ ЛЕНТОЧНАЯ ПИЛА

Изобретение может быть использовано, в частности, для резки соточных блоков из специальной бумаги.

Известны пилы ленточные для распиловки, например, древесных материалов, имеющие бесконечное полотно, HB одной из крОмОккОторого расположены с определенным шагом зубья. Полотно пилы в поперечном сечении имеет прямоугольную форму. 3> Оья пилы обычно имеют развод в стороны с целью уменьшения трения инструмента н разрезаемого материала (1).

Недостатком этой конструкции является то, что при резке бумажных сотовых блоков она дает неровную поверхность с грубой шероховатостью и бахромой.

Известны также бесконечные ленточные пилы для резки хлеба. Лезвие этих пил беззубчатое, имеет в поперечном сечении симметричную форму, режущая кромка лезвия сплошная и размещена в середине толщины полотна, т. е. режущая кромка смещена относительно боковой стороны полотна (2). Данная пила является наиболее близкой к изобретению по технической сущности и достига емом> результату.

Недостатком таких пил при использовании

II>: на резке сотовых конструкций является то, что liî обеим поверхностям реза сминаются кром ки !it l (ci(c() T, tITo об lisl с1! я ется cH M vtlcTричностью лезвия, режущая кромка которого размещена в середине полотна по толщине.

Цель!о изобретения является повь1шенпе качества обработки.

5 Для этого режущие кромки в двусторонней ленточной плите, имеющей бесконечное полотно, расположены секциями поочередно в противоположных плоскостях боковых сторон полотна, причем сами режущие кромки

10 соединены переходной кромкой.

На фиг. 1 изображен участок полотна пилы, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — поперечные сечения полотна (по

A — А и Б — Б на фиг. 1) с последовательно

15 расположенными режущими кромками.

Пила имеет бесконечное состыкованное, например, пайкой беззубчатое полотно 1, которому в поперечном сечении придается трапецеидальная форма 2 на двух нли более

20 участках. При этом режущие кромки 3 лезвия пилы располагаются последовательно в противоположных плоскостях боковых сторон полотна. Переходная режущая кромка 4 оформляется от радиуса R абразивного кру25 га, шлифующего лезвие пилы. Угол профиля лезвия P назначается в зависимости От свойств обрабатываемого материала.

Пила работает на скоростных станках типа ленточно-пильных деревообрабатыва1ощих, 30 (I) д III п>1 си>!(С1!1!О!! па два Iп кпв!1, О л11п 11.l

554097

ôèã.3

Составитель В. Григорьев

Техред М. Семенов

Корректор О. Данишева

Редактор Н. Аристова

Заказ 988/11 Изд. № 381 Тира,ж 1204 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, УК-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 которых является ведущим. После натяжения полотна и пуска станка система ведущий шкив — пила — ведомый шкив работает как, например, ременная фрикционная передача. При этом полотно движется по стрелке В, а обрабатываемое лезвие подается по стрелке Г (см. фиг. 1 и 3). В связи с тем, что при резании материала в работу попеременно вступают режущие кромки, находящиеся в противоположных сторонах пилы, то по толщине пилы b вырезается элемент изделия, который разрушается благодаря наличию переходной кромки и потому легко выносится пилой из зоны резания.

Испытания предлагаемой ленточной пилы показали, что она обеспечивает высокое качество обработанной поверхности без заусенцев и бахромы на кромках ячеек сот, без их смятия. Такое качество обеспечивается по обеим сторонам разрезаемого блока. Поэтому пилу данной конструкции следует применять в тех случаях, когда обе части разрезанного сотоблока идут в качестве деталей на сборку изделия.

Формула изобретения

1. Двусторонняя ленточная пила для разрезки сотоблоков с бесконечным полотном, отличающаяся тем, что, с целью повышения качества обработки, режущие кромки

10 ее расположены секциями поочередно в противоположных плоскостях боковых сторон полотна.

2, Пила по п. 1, отл и ч а ю ща я ся тем, что режущие кромки секций соединены пере15 ходной кромкой.

Источники информации, принятые во внимание при экспертизе:

1. ГОСТ 6532 — 53 «Пилы ленточные для распиловки древесины».

20 2. Патент США № 2795255, кл 83 — 661, 1957,
