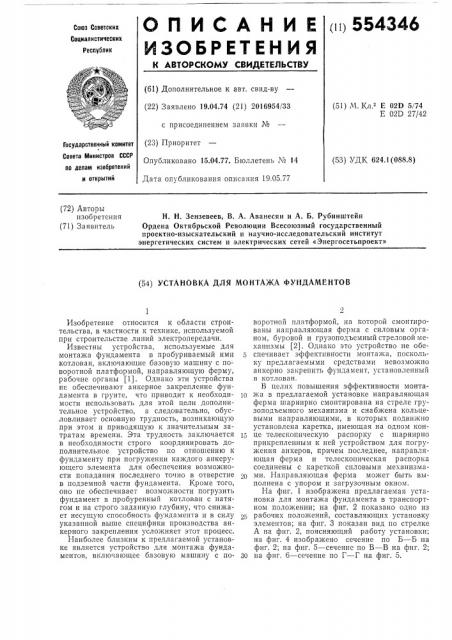

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 554346

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.04.74 (21) 2016954/33 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.77. Бюллетень ¹ 14

Дата опубликования описания 19.05.77 (51) М. Кл. Е 02D 5/74

Е 02D 27/42

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 624,1(088.8) (72) Авторы изобретения (71) Заявитель

Н. Н, Зензевеев, В. А. Аванесян и А. Б. Рубинштейн

Ордена Октябрьской Революции Всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей «Энергосетьпроект» (54) УСТАНОВКА ДЛЯ МОНТАЖА ФУНДАМЕНТОВ

Изобретение относится к области строительства, в частности к технике, используемой при строительстве линий электропередачи.

Известны устройства, используемые для монтажа фундамента в пробуриваемый ими котлован, включающие базовую машину с поворотной платформой, направляющую ферму, рабочие органы (1). Однако эти устройства нс обеспечивают анкерное закрепление фундамента в грунте, что приводит к необходимости использовать для этой цели дополнительное устройство, а следовательно, обусловливает основную трудность, возникающую при этом и приводящую к значительным затратам времени. Эта трудность заключается в необходимости строго координировать дополнительное устройство по отношению к фундаменту при погружении каждого анкерующего элемента для обеспечения возможности попадания последнего точно в отверстие в подземной части фундамента. Кроме того, оно не обеспечивает возможности погрузить фундамент в пробуренный котлован с натягом и на строго заданную глубину, что снижает несущую способность фундамента и в силу указанной выше специфики производства анкерного закрепления усложняет этот процесс.

Наиболее близким к предлагаемой установке является устройство для монтажа фундаментов, включающее базовую машину с поворотной платформой, на которой смонтированы направляющая ферма с силовым органом, буровой и грузоподъемный стреловой механизмы (2). Однако это устройство не обеспечивает эффективности монтажа, поскольку предлагаемыми средствами невозможно анкерно закрепить фундамент, установленный в котлован.

В целях повышения эффективности монта1р жа в предлагаемой установке направляющая ферма шарнирно смонтирована на стреле грузоподъемного механизма и снабжена кольцевыми направляющими, в которых подвижно установлена каретка, имеющая на одном конце телескопическую распорку с шарнирно прикрепленным к ней устройством для погружения анкеров, причем последнее, направляющая ферма и телескопическая распорка соединены с кареткой силовыми механизма2ð ми. Направляющая ферма может быть выполнена с упором и загрузочным окном, На фиг. 1 изображена предлагаемая установка для монтажа фундамента в транспортном положении; на фиг. 2 показано одно из рабочих положений, составляющих установку элементов; на фиг. 3 показан вид по стрелке

А на фиг. 2, поясняющий работу установки: на фиг. 4 изображено сечение по Б — Б на фиг. 2; на фиг. 5 — сечение по  — В на фпг. 2;

Зр на фиг. б — сечение по à — Г на фиг. 5.

554346

65 соответствует расстоянию от оси фундамента

Установка содержит базовую машину 1, имеющую поворотную платформу 2, на противоположных концах которой на одной оси размещены буровой механизм 3 и стрсловой грузоподъемный механизм 4. IIa стреле 5 грузоподъемного механизма посредством шарнира 6 закреплена направляющая ферма 7.

Внутри нее расположен силовой орган, состоящий из наковальни 8 и молота 9, которые соединены соответственно с тросами 10 и 11 грузоподъемного механизма. На направляющей ферме снаружи закреплены две кольцевые направляющие 12, в которых смонтирована поворотная каретка 13. Каретка имеет в нижней части телескопическую распорку 14 с выдвижной секцией 15, к которой посредством шарнира 16 присоединено устройство для погружения анкеров, выполненное в виде направляющей рамы 17 с размещенным в ней силовым органом, например вибромолотом 18.

Направляющая ферма 7, телескопическая распорка 14 и направляющая рама 17 соединены с поворотной кареткой 13 силовыми механизмами, например гидроцилиндрами, соответственно 19, 20 и 21, Одна из граней направляющей фермы выполнена с окном размером а) б, обеспечивающим возможностьзавести внутрь направляющей фермы фундамент 22, и имеет в нижней части контур к, эквивалентный поперечному сечению фундамента, а также упор 23. Поворотная платформа имеет откидную распорку 24.

Описанная установка работает следующим образом.

На месте производства работ по монтажу фундамента 22 буровой механизм 3 и грузоподъемный стреловой механизм 4 устанавливают в рабочее положение, при этом расстояние оси бурения бурового механизма и оси направляющей фермы 7 от оси поворотной платформы 2 равны между собой (размер L).

Направляющую ферму фиксируют относительно поворотной платформы распоркой 24.

Механизмом 3 бурят котлован определенного размера и определенной глубины, обеспечивающих погружение фундамента с натягом на заданную глубину. Затем поворотом платформы на 180 совмещают ось направляюшей фермы с осью котлована.

Наковальню 8, соединенную с тросом 10 грузоподъемного механизма 4, закрепляютна верхнем конце фундамента и, включив грузоподъемный механизм, заводят фундамент через окно в боковой грани направляющей фермы 7 внутрь нее, где опускают его до упора в грунт, при этом фундамент, проходя через эквивалентный контур к направляющей фермы, центрируется в ней. Управляя тросом 11, который передает усилие на молот 9, погружают фундамент на заданную глубину, ограниченную упором 23, воздействующим на наковальню. При этом расстояние от оси входного отверстия в фундамент до оси шарнира 16 (размеры Fl на фиг. 2 и h на фиг. 3) строго до оси шарнира 16 (размеры I на фиг. 2 и е на фиг. 3), которое устанавливается при перемещении выдвижной секции 15 под воздействием гидроцилиндра 20, и углу (а на фиг.2 и (> на фиг. 3) между поверхностью грунта и осью направляющей рамы 17, образованному под воздействием гидроцилиндра 21. Данное соотношение размеров О, 1 и а (h, е и $) соответствует погружению анкера 25 в вертикальной плоскости, совпадающей с вертикальной плоскостью, в которой расположено соответствующее отверстие в фундаменте 22, и обеспечивает попадание анкера в отверстие в подземной части фундамента.

Включив гидроцилиндр 19, поворачивают каретку 13 до положения, в котором вертикальная плоскость, проходящая через ось направляющей рамы 17, совпадающей с осью размещаемого в ней анкера 25, совпадает с продольной вертикальной плоскостью поворотной платформы 2. Включив гидроцилиндр

21, опускают направляющую раму на поверхность грунта и при помощи стрелового грузоподъемного механизма 4 укладывают в нее анкер 25, верхний конец которого соединяют с силовым органом 18. При помощи гидроцилиндров 21 и 20 выдерживают угол а (P) и размер 1 (е).

Включив гидроцилиндр 19, поворачивают каретку 13 в соответствующее фиксированное положение, обеспечивающее погружение анкера в заданной плоскости. Затем, включив силовой орган 18, погружают анкер заподлицо с поверхностью грунта. Отсоединяют силовой орган от верхнего конца анкера.

После погружения требуемого количества анкеров составные части установки приводят в транспортное положение и перемещают установку на новую точку производства работ.

Формула изобретения

1. Установка для монтажа фундаментов, включающая базовую машину с поворотной платформой, на которой смонтированы направляющая ферма с силовым органом, буровой и грузоподъемный стреловой механизмы, отличающаяся тем, что, с целью повышения эффективности монтажа, направляющая ферма шарнирно смонтирована на стреле грузоподъемного механизма и снабжена кольцевыми направляющими, в которых подвижно установлена каретка, имеющая на одном конце телескопическую распорку с шарнирно прикрепленным к ней устройством для погружения анкеров, причем последнее, направляющая ферма и телескопическая распорка соединены с кареткой силовыми механизмами.

2, Установка по п. 1, отличающаяся тем, что направляющая ферма выполнена с упором и загрузочным окном.

Источники информации, принятые во внимание при экспертизе:

554346,Э

1. Ганичев И. А. «Устройство искусственных оснований», М.. 1973 r., стр. 48., 6

2. Патент США Ко 3696625, кл. 61 — 53,5, опубл. 12.03.71 (прототип).

55434

Фиг. б

Составитель Т. Ефименко

Редактор Т. Юрчикова

Корректор О. Данишева

Техред М, Семенов

Типография, пр. Сапунова, 2

Заказ 924/3 Изд. № 380 Тираж 878 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
