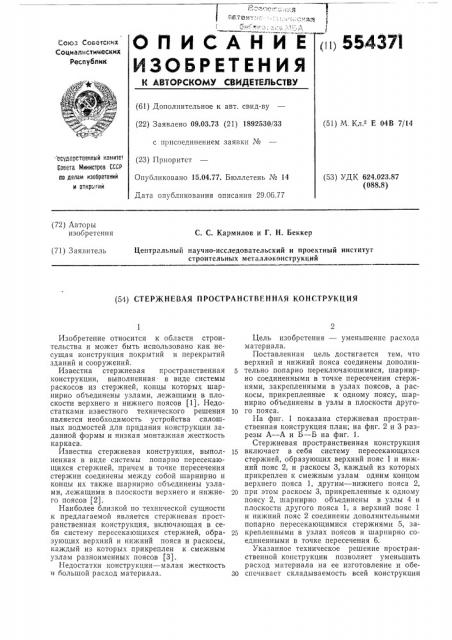

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (и) 55437 I

Сбюз Советских

СОциалистицеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09.03.73 (21) 1892530/33 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.77. Бюллетень № 14

Дата опубликования описания 29.0о.77 (51) М. Кл Е 04В 7/14 осудврственнь|й комитет

Соеета Министров СССР по делам изобретений и откр пии (53) УДК 624.023.87 (088.8) (72) Авторы изобретения

C. С. Кармилов и Г, H. Беккер

Центральный научно-исследовательский и проектный институт строительных металлоконструкций (71) Заявитель (54) СТЕРЖНЕВАЯ ПРОСТРАНСТВЕННАЯ КОНСТРУКЦИЯ

Изобретение относится к области строительства и может быть использовано как несущая конструкция покрытий и перекрытий зданий и сооружений.

Известна стержневая пространственная конструкция, выполненная - в виде системы раскосов из стержней, концы которых шарнирно объединены узлами, лежащими в плоскости верхнего и нижнего поясов (1). Недостатками известного технического решения является необходимость устройства сплошных подмостей для придания конструкции заданной формы и низкая монтажная жесткость каркаса.

Известна стержневая конструкция, выполненная в виде системы попарно пересекающихся стержней, причем в точке пересечения стержни соединены между собой шарнирно и концы их также шарнирно объединены узлами, лежащими в плоскости верхнего и нижнего поясов (2).

Наиболее близкой по технической сущности к предлагаемой является стержневая пространственная конструкция, включающая в себя систему пересекающихся стержней, образующих верхний и нижний пояса и раскосы, каждый из которых прикреплен к смежным узлам разноименных поясов (3).

Недостатки конструкции — малая жесткость тт большой расход материала.

Цель изобретения — уменьшение расхода материала.

Поставленная цель достигается тем, что верхний и нижний пояса соединены дополнительно попарно переключающимися, шарнирно соединенными в точке пересечения стержнями, закрепленными в узлах поясов, а раскосы, прикрепленные к одному поясу, шарнирно объединены в узлы в плоскости друго10 ro пояса.

На фиг. 1 показана стержневая пространственная конструкция план; на фиг. 2 и 3 разрезы А — А и Б — Б на фиг. 1.

Стержневая пространственная конструкция

15 включает в себя систему пересекающихся стержней, образующих верхний пояс 1 и нижний пояс 2, и раскосы 3, каждый из которых прикреплен к смежным узлам одним концом верхнего пояса 1, другим — нижнего пояса 2, 20 при этом раскосы 3, прикрепленные к одному поясу 2, шарнирно объединены в узлы 4 в плоскости другого пояса 1, а верхний пояс 1 и нижний пояс 2 соединены дополнительными попарно пересекающимися стержнями 5, за25 крепленными в узлах поясов и шарнирно соединенными в точке пересечения б.

Указанное техническое решение пространственной конструкции позволяет уменьшить расход материала на ее изготовление и обеЗ0 спечивает складываемость всей конструкции

554371

Формула изобретения

8 мастак апар

Фиг.2

Составитель М. Бондарук

Техред М. Семенов

Редактор Э. Шибаева

Корректор В. Петрова

Заказ 1700/10 Изд. № 380 Тираж 899 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 в компактный пакет. Изменяя местоположение точки пересечения попарно пересекающихся стержней, можно получить криволинейную форму конструкции.

Стержневая пространственная конструкция, включающая систему пересекающихся стержней, образующих верхний и нижний пояса, и раскосы, каждый из которых прикреплен к смежным узлам разноименных поясов, о тл ич а ю щ а я с я тем, что, с целью уменьшения расхода материала, верхний и нижний пояса соединены дополнительными попарно пересе. кающимися, шарнирно соединенными в точке пересечения стержнями, закрепленными в узлах поясов, а раскосы, прикрепленные к од5 ному поясу, шарнирно объединены в узлы в плоскости другого пояса.

Источники информации, принятые во внимание при экспертизе:

1. Муханов К. К. Металлические конструк10 ции, М., Госстройиздат, 1963, с. 336 †3.

2. Патент США ¹ 3375624, кл. 52 — 109, 1969.

3. Авторское свидетельство № 197920, кл.

F. 04В 7/10, 1966.
