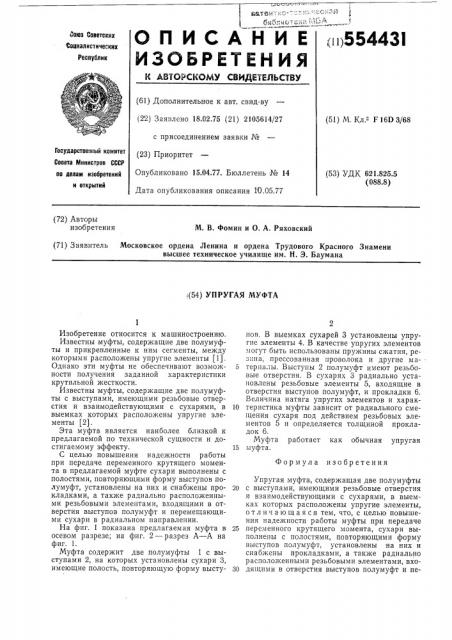

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1i i)55443 l

Союз Советскик ъопиалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.02.75 (21) 2105614/27 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.77. Бюллетень № 14

Дата опубликования описания 10.05.77 (51) М. Кл. F 16D 3/68

Государственный комитет

Совета Министров СССР по лелем изобретений и открытий (53) УДК 621.825.,5 (088.8) (72) Авторы изобретения

М. В. Фомин и О. А. Ряховский (71) Заявитель Московское ордена Ленина и ордена Трудового Красного Знамени высшее техническое училище им. Н. Э. Баумана ((54) УПРУГАЯ МУФТА

Формула изобретения

Изобретение относится к машиностроению.

Известны муфты, содержащие две полумуфты и прикрепленные к ним сегменты, между которыми расположены упругие элементы (1), Однако эти муфты не обеспечивают возможности получения заданной характеристики крутильной жесткости.

Известны муфты, содержащие две полумуфты с выступами, имеющими резьбовые отверстия и взаимодействующими с сухарями, в выемках которых расположены упругие элементы (2).

Эта муфта является наиболее близкой к предлагаемой по технической сущности и достигаемому эффекту.

С целью повышения надежности работы при передаче переменного крутящего момента в предлагаемой муфте сухари выполнены с полостями, повторяющими форму выступов полумуфт, установлены на них и снабжены прокладками, а также радиально расположенными резьбовыми элементами, входящими в отверстия выступов полумуфт и перемещающими сухари в радиальном направлении.

На фиг. 1 показана предлагаемая муфта в осевом разрезе; на фиг. 2 — разрез А — А на фиг. 1.

Муфта содержит две полумуфты 1 с выступами 2, на которых установлены сухари 3, имеющие полость, повторяющую форму выступов. В выемках сухарей 3 установлены упругие элементы 4. В качестве упругих элементов могут быть использованы пружины сжатия, ре" ша, прессованная проволока и другие ма5 териалы. Выступы 2 полумуфт имеют резьбовые отверстия. В сухарях 3 радиально установлены резьбовые элементы 5, входящие в отверстия выступов полумуфт, и прокладки 6.

Величина натяга упругих элементов и харак10 теристика муфты зависит от радиального смещения сухаря под действием резьбовых элементов 5 и определяется толщиной прокладок 6.

Муфта работает как обычная упругая

15 муфта.

Упругая муфта, содержащая две полумуфты

20 с выступами, имеющими резьбовые отверстия и взаимодействующими с сухарями, в выемках которых расположены упругие элементы, отл ич а ющ а я ся тем, что, с целью повышения надежности работы муфты при передаче

25 переменного крутящего момента, сухари выполнены с полостями, повторяющими форму выступов полумуфт, установлены на них и снабжены прокладками, а также радиально расположенными резьбовыми элементами, вхоЗО дящими в отверстия выступов полумуфт и пе5i54431,3 иг

Составитель И. Злотни к

Техред И. Карандашова

Редактор Г. Мозжечкова

Корректор В. Яковлева

Заказ 781/15 Изд. № 348 Тираж 1151 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ремеща1ошими сухари в радиальном направлении.

Источники информации, принятые во внимание при экспертизе:

14

1. Авторское свидетельство № 119758, М.

Кл. F 16 D 3j74, 1950.

2. Авторское свидетельство № 326382, М.

Кл. F 16 D 3/68, 1970 (прототип).
