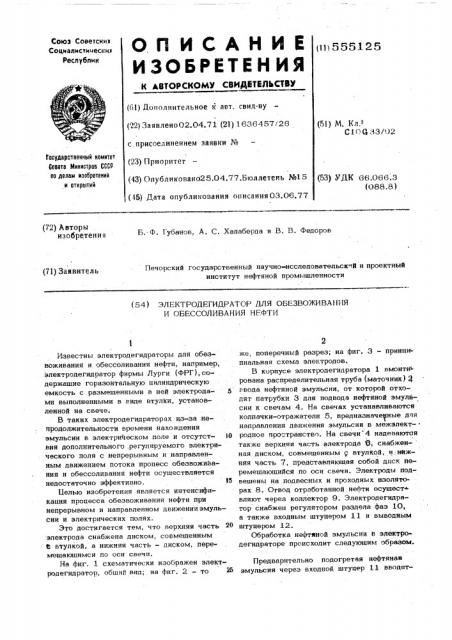

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АЯТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистическии

Республик (»>555125 (61) Дополнительное к авт. свид-ву (22) Заявлено02.04.71 (21) 1636457/26 (51) М. Кл.т

С10 G -33(02 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет (43) Опубликовано25.04.77.Бюллетень №15 (53) УДК 66.066.3 (088.8) (45) Дата опубликования описания 03.06.77 (72) Авторы изобретения

Б. Ф. Губанов, А. С. Халаберда и B. В. Федоров (71) Заявитель

Печорский государственный научно-исследовательский и проектный институт нефтяной промышленности (54) ЭЛЕКТРОДЕГИДРАТОР ДЛЯ ОБЕЗВОЖИВАНИЯ

И ОБЕССОЛИВАНИЯ НЕФТИ

Известны электродегидраторы для обезвоживания и обессоливания нефти, например, электродегидратор фирмы Лурги (ФРГ), содержащие горизонтальную цилиндрическую емкость с размещенными в ней электрода- 5 ми выполненными в виде втулки, установленной на свече.

В таких электродегидраторах из-за непродолжительности времени нахождения эмульсии в электрическом поле и отсутст- lO вия дополнительного регулируемого электрического поля с непрерывным и направленным движением потока процесс обезвоживания и обессоливания нефти осуществляется недостаточно эффективно. l5

11елью изобретения является интенсификация процесса обезвоживания нефти при непрерывном и направленном движенииэмульсии и электрических полях, Это достигается тем, что верхняя часть 20 электрода снабжена диском, совмещенным

В втулкой, а нижняя часть — диском, перемещающимся по оси свечи.

На фиг. l схематически изображен электродегидратор, общий вид; на фиг, 2 — то 25 же, поперечный разрез; на фиг. 3 — принци» пиальная схема электродов.

В корпусе электродегидратора 1 вмонти рована распределительная труба (маточник} Я ввода нефтяной эмульсии, от которой отходят патрубки 3 для подвода нефтяной эмульсии к свечам 4. На свечах устанавливаются колпачки-отражатели 5, предназначеетные для направления движения эмульсии в .межЭлектродное про"транство. На свечи" 4 надеваютоя также верхняя часть электрода 6, снабжен- ная диском, совмещенным с втулкой, и;нйжняя часть 7, представляющая собой диск перемещающийся по оси свечи. Электроды подвешены на подвесных и проходных изоляторах 8, Отвод отработанной нефти осушест вляют через коллектор 9. Электродегидратор снабжен регулятором раздела фаз 10, & также входным штуцером 11 и выводным штуцером 12.

Обработка нефтяной эмульсии в электродегидраторе происходит следующим образом.

Предварительно подогретая нефтяная эмульсия. через входной штуцер 11 вводит555 1.25

cs s распределительную трубу (маточник) 2, расположенную в нижней части электродегидpampa 1. Из распределительной трубы 2 нефтяная эмульсия сквозь слой активной воды, находящейся во внутренней полости свечи 4, направляется вверх, и, отразившись от колпачка 5, первоначально поступает в вертикальное электрическое поле, возникающее в верхней части электродов между втул. кой и свечой, я затем поток эмульсии, не iQ прерываясь, поступает в регулируемое горизонтальное электрическое поле, возникающее в нижней части 7 электродов между верхним и нижним дисками. Регулирование гори,зонтального электрич ского поля осущест- 15 шляется за счет изменения расстояния между.электродами путем перемещения нижнего циска по оси свечи., Регулирование способствует созданию для каждого конкретного слу чая.наиболее оптимальной величины напра- М

1женности электрических полей, при которых процесс образования цепочек глобул и их ,слияние и оседание на дно аппарата происходит наиболее эффективно.

Использование регулируемых горизонталь-25 ных электрических полей позволяет также создавать различную по длине аппарата величину напряженности электрических полей вокруг каждого электрода. Создание волнообразного по напряженности электрического поля по всей длине аппарата в свою очередь способствует эффективному разрушению стойкого эмульсионного слоя, образуемого на границе раздела фаз нефть-вода и являющегося вобычных электродегидраторах значительным препятствием в технологическом процессе обезвоживания и обессоливания нефти.

Формула изобретения

Электродегидратор для обезвоживания и обессоливания нефти, содержащий горизонтальную цилиндрическую емкость с размещенными в ней электродами, выполненными в виде втулки, установленной на свече, отличающийся тем, что, с целью интенсификации процесса. обезвоживания нефти при непрерывном и направленном движении эмульсии в электрических полях, верхняя часть электрода снабжена диском, совмещенным с втулкой, а нижняя часть — диском, перемещающимся. по оси свечи.

Фиг. 2
