Реферат



Союз Советских

Социалистииеских

Республик

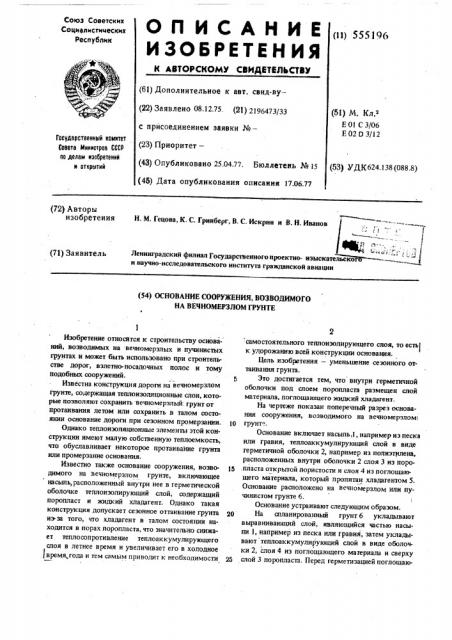

ОП ИСАНИЕ

ИЗОБРИтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 555196 (6!) Дополнительное к авт. свид-ву— (22) Заявлено 08.12.75. (2!) 2196473/33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25.04.77. Бюллетень № 15 (46) Дата опубликования описания 17.06.77 (о!) М. Кл.

E01 С 3/06

Е02 О 3/12

Гасударственный квинтет

Совета Мнннстров СССР по делам изобретений н отнрытнй (53) УДК624.138 (088.8) (72) Авторы изобретения Н. M. Гецова, К. С. Гринберг, В. С. Искрии и В. Н. Иванов

Ленинградский филиал Государственного проектно- изыскате и научно-исследовательского института гражданской авиации (71) Заявитель (54) ОСНОВАНИЕ СООРУЖЕНИЯ, ВОЗВОДИМОГО

НА ВЕЧНОМЕРЗЛОМ ГРУНТЕ

Изобретение относится к строительству оснований, возводимых на вечномерзлых и пучинистых грунтах и может быть использовано при строительспве дорог, взлетно-посадочных полос и тому подобных сооружений.

Известна конструкция дороги на вечномерзлом грунте, содержащая теплоизоляционные слои, которые позволяют сохранить вечномерэлый: грунт от протаивания летом или сохранить в талом состоянии основание дороги при сезонном промерзании.

Однако теплоизоляпионные элементы этой конструкции имеют малую собственную теплоемкость, что обуславливает некоторое протаивание грунта или промерзание основания, Известно также основание сооружения, возводимого на вечномерзлом грунте, включающее насыпь, расположенный внутри нее в герметической оболочке теплоизолирующий слой, содержатций поропласт и жидкий хладагент. Однако такая конструкция допускает сезонное оттаивание грунта иэ.за того, что хладагент в талом состоянии находится в порах поропласта, что значительно снижает теплосопротивление теплоаккумулирующего слоя в летнее время и увеличивает его в холодное

l время, года и тем самым приводит к необходимости самостоятельного теплоиэолирующего слоя, то есть к удорожанию всей конструкции основания.

Цель изобретения — уменьшение сезонного оттаивания грунта.

Это достигается тем, что внутри герметичной оболочки под слоем поропласта размещен слой материала, поглощающего жидкий хладагент.

На чертеже показан поперечный разрез основания сооружения, возводимого на вечномерэлом грунт"..

Основание включает насыпь, l, например из песка или гравия, теплоаккумулирующий слой в виде герметичной оболочки 2, например иэ полиэтилена, расположенных внутри оболочки 2 слоя 3 иэ поро11 .пласта открытой пористости и слоя 4 иэ поглощающего материала, который пропитан хладагентом 5.

Основание расположено на вечномерзлом или пучинистом грунте 6. !

Основание устраивают следующим образом.

gO На спланированный грунт 6 укладывают выравнивающий слой, являющийся частью насыпи 1, например иэ песка или гравия, затем укладывают теплоаккумулирующий слой в виде оболочки 2, слоя 4 из поглощающего материала и сверху

25 слой 3 поропласта. Перед герметизацией поглощаю555196

Составитель E. Путилин

Техрел И. Асталош

Корректор A. Лакида

Редактор А. Морозова

Заказ 430/15

Тираж 762 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж--35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 щий слой пропитывают определенным количеством хладагента 5. Гермитизацию теплоаккумулирующего слоя осуществляют или непосредственно на месте строительства или в промышленных условиях, когда теплоаккумулирующий слой изготавлива-: ют в виде отдельных блоков, транспортируют их на, место строительства, где и осуществляют укладку. I

Основание работает следующим образом.

В холодное время года хладагент и его пары, например, воды, заполнив поры слоя 3 из поропласта открытой пористости, конденсируются, затем замерзают, обуславливая тем самым повышенную теплопроводность и, таким образом, более интенсивное аккумулирование атмосферного холода в нижележащих слоях 4 и грунте. Кроме того, подъем влаги при понижении температуры воздуха будет осуществляться также под действием осмотических и менисковых сил, также способствуя повышению проводимости поропласта.

Миграция хладагента из поглощающего слоя в поропласт создает и все более увеличивает дефицит влаги в поглощающем слое 4. Поэтому при наступлении теплого вре114ени года начинается обратный переток хладагента из слоя 3 поропласта в поглощающий слой 4, который высвобождает поры слоя 3 и увеличивает его теплосопротивление, то есть ïðåдохраняет от наружного тепла слой 4 и грунт под теплоа1скумуляторным слоем.

В качестве материала, поглощающего жидкий хладагент, может быть использован грунт нли

4 искусственный гранулированный материал, причем j объем хладагента должен быть взят таким, чтобы обусловить некоторое недонасыщение поглощающего слоя, В качестве. жесткого поропласта с открытой пористостью может быть использован фенольный заливочньгй пенопласт ФЛ вЂ” 3, сообщаемость пор которого колеблется в пределах 80 — 95%.

Преимущество данного основания перед извест1р ными состоит в повышении стабильности теплозащиты грунта под основанием, что снижает вероятность необратимых деформаций и разрушений основания и обуславливает увеличение долговечности сооружения.

15 Кроме того, отпадает необходимость в самосто- 1 ятельном теплоизоляционном слое в насьши (или существенно уменьшают его толщину), что значительно удешевляет основание, .

Формула изобретения

Основание сооружения, возводимого на вечномерзлом грунте, включающее насыпь, расположенный внутри нее в герметичной оболочке теплоизолирующий слой, содержащий поронласт и жидкий хладагент, отличающееся тем, что, с целью уменьшения сезонного оттаивания грунта, внутри герметичной оболочки под слоем поропласта размещен слой материала, поглощающего жидкий хладагент.
