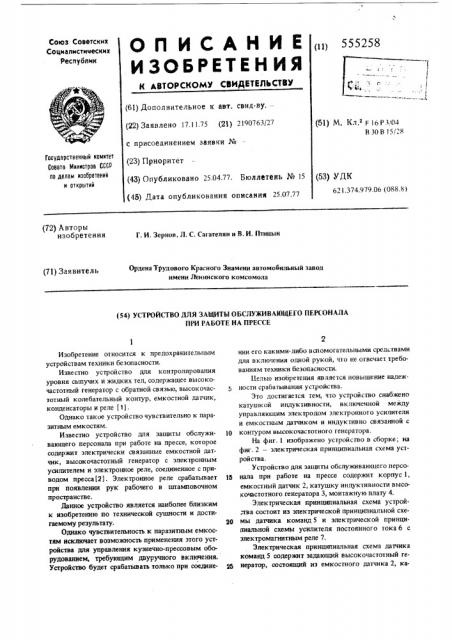

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 555258 (61) Дополнительное к авт. свид-ву.-(22) Заявлено 17.11.75 (21) 2190763/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.04.77. Бюллетень № 15 (45) Дата опубликования описания 25.07,77 (51) М. Кл. F16р >:04

В 30 В 15/28

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК

621.374.979.06 (088 8) (72) Авторы изобретения

Г. И. Зернов, Л. С. Сагателян и В. И. Птицын

Ордена Трудового Красного Знамени автомобильный завод имени Ленинского комсомола (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

ПРИ РАБОТЕ НА ПРЕССЕ

Изобретение относится к предохранительным устройствам техники безопасности.

Известно устройство для контролирования уровня сыпучих и жидких тел, содержашее высокочастотный генератор с обратной связью, высокочастотный колебательный контур, емкостной датчик, конденсаторы и реле (1).

Однако такое устройство чувствительно к паразитным емкостям.

Известно устройство для зашиты обслуживаюшего персонала при работе на прессе, которое содержит электрически связанные емкостной датчик, высокочастотный генератор с электронным усилителем и электронное реле, соединенное с приводом пресса(2). Электронное реле срабатывает при появлении рук рабочего в штамповочном пространстве. ,11аниое устройство является наиболее близким к изобретению по технической сушности и достигаемому результату.

Однако чувствительность к паразитным емкостям исключает воэможность применения этого устройства для управления кузнечно-прессовым оборудованием, требуюшим двуручного включения.

Устройство будет срабатывать только при соединении его какими-либо вспомогательными средствами для включения одной рукой, что не отвечает требованиям техники безопасности.

Целью изобретения является повышение надежности срабатывания устройства.

Это достигается тем, что устройство снабжено катушкой индуктивности, включенной между управляющим электродом электронного усилителя и емкостным датчиком и индуктивно связанной с

1р контуром высокочастотного генератора.

На фиг. 1 изображено устройство в сборке; на фиг. 2 — электрическая принципиальная схема устройства.

Устройство для защиты обслуживающего персо15 нала при работе на прессе содержит корпус 1, емкостный датчик 2, катушку инлуктивности высокочастотного генератора 3, монтажную плату 4.

Электрическая принципиальная схема устрой."тва состоит из электрической принципиальной схеме мы датчика команд 5 и электрической принципиальной схемы усилителя постоянного тока 6 с электромагнитным реле 7.

Электрическая принципиальная схема датчика команд 5 содержит задаюший высокочастотный гео1 иератор, состоящий иэ емкостного датчика 2, ка555258 тушки индуктивности 3, конденсатора 8, транзистора 9, а также коцценсатора 10, катушку ицдуктивности 11, катушку индуктивности 12, транзистор 13 электронного усилителя, кощ@нсатор 14, детекторы 15 и 16, конденсаторы 17; а усилителя6 транзисторы 18, 19, 20, детектор 21, транзисторы 22 и23иреле 7.

В исходном рабочем положении (без приложеass рук) генератор постоянно работает и на катушку индукзности 12 наводится переменная э.д.с.

При приближении руки к емк 1стному датчику 2 его емкость увеличивается, в результате чего на базу транзистора 13 электронного усилителя поступает сигнал переменного тока от задающего генератора.

Усиленный сигнал поступает на детекторы 15 и

16 и в отрицательной полярности на вход усилителя постоянного тока 6 (на базу транзистора l8), à с эмиттера транзистора 18 на транзистор 19.

Транзистор 19 открь вал ся, а транзистор 20 закрывается и на базе 1раизистора 2? отрицательный сигнал пропадает. Транзистор 2? закрывается, а транзистор 23 открывается и срабатывает реле 7, включенное в коллсктор транзистора 23. Контактами реле 7 включаются электрические цепи схемы управления кузне пи>-ирсссовым оборудованием.

Если к датчику подлели металл, то произойдет срыв генератора, и попому сигнал на базу транзистора 13 не поступит, а следовательно, не сработает реле 7 и команда на пуск машины ие поступит.

Использование изобретения позволит повысить надежность срабатывания устройства при эксплуатации кузнечно-прессовогояоборудования. Устройство для защиты обслуживающего персонала при работе на прессе работает б сконтактным способом, для его срабатывания не нужно затрачивать какихлибо усилий, Устройство не реагирует на любые нарушения режима включения, тем самым достигается высокая степень безопасности, снижается утомляемость рабочих и обле гчается работа на кузнечно-прессовом оборудовании.

Формула изобретения

Устройство для защиты обслуживающего персо15 нала при работе на прессе, содержащее электрически связанные емкостной датчик, высокочастотный генератор с электронным усилителем и электронное реле, соединенное с приводом пресса, от л и ч а ю ще е ся тем, что, с целью повышения

20 ннааддеежжнноосстти и ссррааббааттыывваанниия я ууссттррооййссттвваа, оно снабжено катушкой индуктивности, включенной между управляющим электродом электронного усилителя и емкостным датчиком и индуктивно связанной с контуром высокочастотного генератора, 25

Источники информации, принятые во внимание при экспертизе изобретения:

1. Мусяков Л.А. Электроника в охране труда, М,, Профиздат, 1960, с, 50-52.

2. Авторское свидетельство СССР N 406071, М. Кл. F 16 P 3/04, 1972.
