Реферат

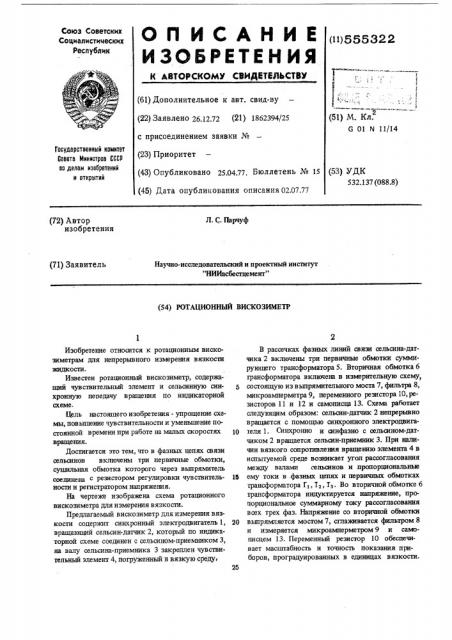

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 555322 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.12.72 (21) 1862394/25 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.04.77. Бюллетень № 15 (45) Дата опубликования описания 02.07.77 (51) N. Кл.

G 01 N 11/14

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) УДК

532.137 (088.8) (72) Автор изобретения

Л.С. Паруф (71) Заявитель

Нау пто-исследовательский и проектный институт

"НИИасбестцемент" (54) РОТАЦИОННЫЙ ВИСКОЗИМЕТР

Изобретение относится к ротационным вискозиметрам для непрерывного измерения вязкости жидкости.

Известен ротационньй вискозиметр, содержащий чувствительный элемент и сельсинную синхронную передачу вращения по индикаторной схеме.

Цель настоящего изобретения - упрощение схемы, повышение чувствительности и уменьшение постоянной времени при работе на малых скоростях 10 вращения.

Достигается это тем, что в фазных цепях связи сельсинов включены три первичные обмотки, сушильная обмотка которого через выпрямитель соединена с резистором регулировки чувствитель- 15 ности и регистратором напряжения.

На чертеже изображена схема ротационного вискозиметра для измерения вязкости.

Предлагаемый вискознметр для измерения вязкости содержит синхронньй электродвигатель 1, 20 вращающий сельсин-датчик 2, который по индикаторной схеме соединен с сельсином-приемником 3, на валу сельсина-приемника 3 закреплен чувствительньй элемент 4, погруженный и вязкую среду

В рассечках фазных линий связи сельсина-датчика 2 включены три первичные обмотки суммирующего трансформатора5. Вторичная обмотка 6 трансформатора включена в измерительную схему, состоящую из выпрямительного моста 7, фильтра 8, микроамперметра 9, переменного резистора 10, резисторов 11 и 12 и самописца 13. Схема работает следующим образом: сельсин-датчик 2 непрерывно вращается с помощью синхронного электродвигателя 1. Синхронно и синфазно с сельсином-датчиком 2 вращается сельсин-приемник 3. При наличии вязкого сопротивления вращению элемента 4 в испытуемой среде возникает угол рассогласования между валами сельсинов и пропорциональньм ему токи в .фазных цепях и первичных обмотках трансформатора Г„Т, Тз. Во вторичной обмотке 6 трансформатора индуктируется напряжение, пропорциональное суммарному току рассогласования всех трех фаз. Напряжение со вторичной обмотки выпрямляется мостом 7, сглаживается фильтром 8 и измеряется микроамперметром 9 и самописцем 13. Переменньй резистор 10 обеспечивает масштабность и точность показания приборов, проградуированных в единицах вязкости, 555322

Составитель Н. Рачина

Техред М. Левицкая Корректор С. Шекмар

1 едактор Е. Гончар

Заказ 452/20

Тираж 1101 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения ротацпонный впскозиметр, содержащий чувствительный элемент и сельсинную синхронную передачу вращсш1я по индикаторной схеме, о тл н ча ющп и ся тем, что, с целью упрощения схемы, по- 5 выл пения чуис1вительности и уменьшения постоянной времени при работе на малых скоростях вращения, в фазных пенях связи сельсинов включены три первичные обмотки суммирующего трансформатора, вторичная обмотка которого через выпрямитель и конденсатор соединена с резистором регулировки чувствительности и регистратором напряжения.
