№ 55535

Класс 49 i, 16

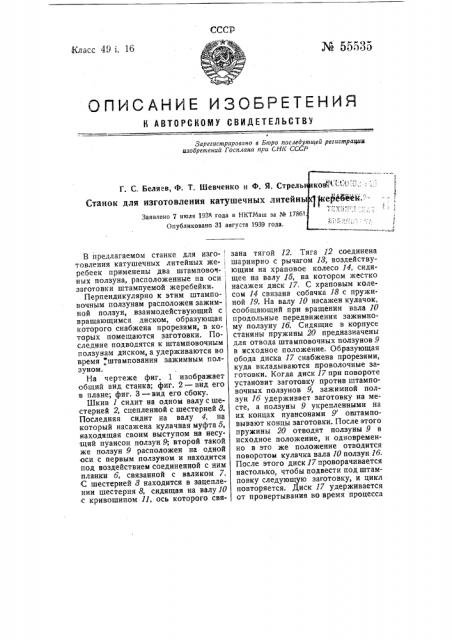

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCKOMV СВИДETERbGTB7

Ф

Зарегистрировано в Бюро последующей регистрации изооретений Госплана при СНК СССР

1., 1

Г. С. Беляев, Ф. Т. Шевченко и Ф. Я. Стрель

Станок для изготовления катушечных литейнь

Заявлено 7 июля 1938 года в НКТМаш за № 1786

Опубликовано 31 августа 1939 года.

В предлагаемом станке для изго- товления катушечных литейных же-

1 ребеек применены два штамповоч-; ных ползуна, расположенные на оси заготовки штампуемой жеребейки.

Перпендикулярно к этим штамповочным ползунам расположен зажимной ползун, взаимодействующий с вращающимся диском, образующая которого снабжена прорезями, в которых помещаются заготовки. Последние подводятся к штамповочным ползунам диском, а удерживаются во время .штампования зажимным ползуном.

На чертеже фиг. 1 изображает общий вид станка; фиг. 2 —. вйд его в плане; фиг. 3 — вид его сбоку.

Шкив 1 сидит на одном валу с шестерней 2, сцепленной с шестерней 3.

Последняя сидит на валу 4, на который насажена кулачная муфта 5, находящая своим выступом на несущий пуансон ползун 9; второй такой же ползун 9 расположен на одной оси с первым ползуном и находится под воздействием соединенной с ним планки б, связанной с валиком 7.

С шестерней 3 находится в зацеплении шестерня 8, сидящая на валу10 с кривошипом 11, ось которого связана тягой 12. Тяга 12 соединена шарнирно с рычагом 13, воздействующим на храповое колесо 14, сидящее на валу 15, на котором жестко насажен диск 17. С храповым колесом 14 связана собачка 18 с пружиной 19. На валу 10 насажен кулачок, сообщающий при вращении вала 10 продольные передвижения зажимному ползуну 16. Сидящие в корпусе станины пружины 20 предназначены для отвода штамповочных ползунов 9 в исходное положение, Образующая обода диска 17 снабжена прорезями, куда вкладываются проволочные заготовки. Когда диск 17 при повороте установит заготовку против штамповочных ползунов 9, зажимной ползун 1б удерживает заготовку на месте, а ползуны 9 укрепленными на их концах пуансонами 9 оштамповывают концы заготовки. После этого пружины 20 отводят ползуны 9 в исходное положение, и одновременно в это же положение отводится поворотом кулачка вала 10 ползун 1б.

После этого диск 17 проворачивается настолько, чтобы подвести под штамповку следующую заготовку, и цикл повторяется. Диск 17 удерживается от провертывания во время процесса штампования собачкой, входящей под действием пружины 19 в выступ храпового колеса 14, сидящего, как указано выше, на валу 1б, на котором сидит и диск 17.

Предмет изобретения.

Станок для изготовления катушечных литейных жеребеек, отличающийся применением двух штамповочных ползунов 9, 9, расположенных по оси заготовки штампуемой жеребейки, и одного зажимного ползуна 1б, расположенного перпенди кулярно к ним, для взаимодействия с вращающимся диском 17, снабженным по его образующей прорезями,. в которых помещены заготовки, с целью подведения и удержания их. во время штампования.
