Реферат

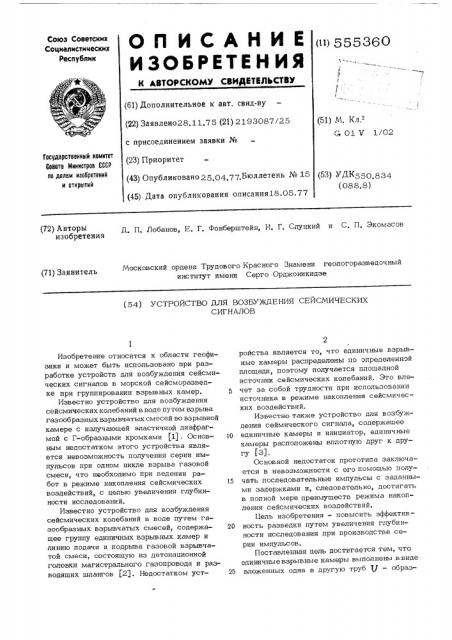

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 555360 (61) Дополнительное к авт. свид-ву (22) Заявлено28.11,75 (21) 2193087/25 (51) И. Кл.

C 01 V 1/02 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (43) Опубликовано 25 04,77,Бюллетень № 15 (45) Дата опубликования описания18.05.77 (53) УДК550.834 (088.8) (72) Авторы изобретения

Д. П. Лобанов, Е. Г. Фонберштейн, И. Г. Слуцкий и С. П. Экомасов

Московский ордена Трудового Красного Знамени геологоразведочный институт имени Серго Орджоникидзе (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ СЕЙСМИЧЕСКИХ

СИГНАЛОВ

15

25

Изобретение относится к области геофизики и может быть использовано при разработке устройств для возбуждения сейсмических сигналов в морской сейсморазведке при группировании взрывных камер.

Известно устройство для возбуждения сейсмических колебаний в воде путем взрыва газообразных взрывчатых смесей во взрывной камере с излучающей эластичной диафрагмой с Г-образными кромками (11, Основным недостатком этого устройства является невозможность получения серии импульсов при одном цикле взрыва газовой смеси, что необходимо при ведении работ в режиме накопления сейсмических воздействий, с целью увеличения глубинности исследований.

Известно устройство для возбуждения сейсмических колебаний в воде путем газообразных взрывчатых смесей, содержашее группу единичных взрывных камер и линию подачи и подрыва газовой взрывчатой смеси, состоящую из детонационной головки магистрального газопровода и разводящих шлангов (2). Недостатком устройства является то, что единичные взрывные камеры распределены по определенной площади, поэтому получается плошадной источник сейсмических колебаний. Это влечет за собой трудности при использовании источника в режиме накопления сейсмических воздействий.

Известно также устройство для возбуждения сеймического сигнала, содержашее единичные камеры и инициатор, единичные камеры расположены вплотную друг к другу (3).

Основной недостаток прототипа заключается в невозможности с его помошью получать последовательные импульсы с заданными задержками и, следовательно, достигать в полной мере преимуществ режима накопления сейсмических воздействий.

Цель изобретения — повысить эффективность разведки путем увеличения глубинности исследования при производстве серии импульсов, Поставленная цель достигается тем, что единичные взрывные камеры выполнены в виде вложенных одна в другую труб (J — образ555360 установленный на трубе 9. После этого устройство вновь готово к работе. Временные интервалы между импульсами зависят от длины взрывной камеры и скорости детонации взрывчатой смеси. Длина взрывной камеры и скорость детонации-величины постоянные, следовательно, интервалы между импульсами тоже постоянные, что очень важно при группировании источников колебаний. ной формы, и образованная таким образом взрывная камера снабжена эластичной излучающей диафрагмой, на которой поочередно жестко закреплены одни из торцов единичных камер, а противоположные торцы единичных камер снабжены диффузорами, На фиг. 1 дано устройство, общий вид; на фиг. 2 — разрез по А-А на фиг, 1.

Устройство содержит U -образную взрывную камеру 1, эластичные излучающие диафрагмы 2 и 3, запальную трубу 4 со свечой зажигания 5 и впускным клапаном 6.

Коаксиально с запальной трубой 4 во взрыв= ную камеру 1 вложены U -образные трубы

7, 8 и 9, торцы которых поочередно жестко закреплены на эластичных излучающих диафрагмах 2 и 3, а противоположные— снабжены диффузорами 10,11 и 12 (например, один из торцов трубы 7 жестко закреплен на эластичной излучающей диафрагме 2, а другой снабжен диффузором 10, обеспечивающим переход детонационной волны в трубу 8. На взрывной камере установлен выпускной клапан 13.

Работа устройства осуществляется следующим образом.

Через впускной клапан 6 во взрывную камеру 1 подает горючая смесь, которая вытесняет из взрывной камеры 1 воздух (продукты детонации) в атмосферу через выпускной клапан 1 3. После полного удаления воздуха (продуктов детонации) из взрывной камеры 1 выпускной клапан 13 закрывается. Давление горючей смеси во взрывной камере 1 поднимается до заданной величины, и впускной клапан 6 перерывается. Смесь воспламеняется от свечи зажигания 5, и инициируемая в запальной трубе 4 детонационная волна распространяется по трубе 7. Пройдя через диффузор

10, детонационная волна воздействует на излучающую эластичную диафрагму 3, которая излучает в воду упругие колебания. Одновременно с этим детонационная волна переходит в трубу 8 и, пройдя по ней, воздействует на излучающую эластичную диафрагму 2. Процесс повторяется до выхода детонационной волны через диффузор 12, Известно, что амплитуда сигнала, получаемого при серии взрывов зарядов весом

Я Ц Ц Q и т. д., значительно прер з э д вышает амплитуду сигнала, получаемого при взрыве заряда весом Я + 0< + Q + О ит, д. Поэтому использование предлагаемого устройства позволяет существенно увеличить глубинность исследований, Применение этого устройства обеспечивает также уменьшение радиуса поражения живых организмов в море, 25 Формула изобретения

Устройство для возбуждения сейсмических сигналов, содержащее единичные взрывные камеры и инициатор, о т л и ч а ю щ еЗО е с я тем, что, с целью повышения эффективности разведки путем увеличения глубинностй исследования при производстве серии импульсов, единичные камеры выполнены в виде вложенных одна в другую труб

З5 U — образной формы, снабженных эластичной излучающей диафрагмой, на которой поочередно жестко закреплены одни из торцов единичных камер, а противоположные торцы единичных камер снабжены диффузо40 рами.

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство % 15 930 1, М. Кл. G 01 V 1/10, 1962, 45 2, Авторское свидетельство М 405092, М. Кл С 01 V 1/02, 1973.

3. Патент Австралии No 260887, кл 85,2, 1965 (прототип),
