Регулирующий клапан

Регулирующий клапан

Иллюстрации

Показать все

Реферат

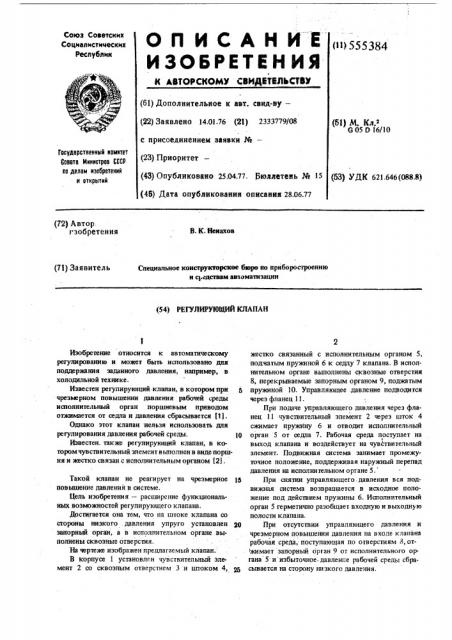

ОЛ ИСАКИИ

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) ЗаявлЕно 14.01.76 (2!) 2333779/08

Союз Советских

Социалистических

Республик (1 )555384 (51) Я. Кл.е

G 05 0 16/10 с присоединением заявки №вЂ”

Государственный номнтет

Совета Министров СССР оа делан иэооретений н открытий (23) Приоритет— (43) Опубликовано 2504.77. 1эюллетень № 15 (4Б) Дата опубликования описания 28.06.77 (53} УДК 621.646(OSS 8) (72) Автор гзобретения

В. К. Неиахов

Специальное конструктерстсое бюро по приборостроению и средствам автоматизации (73) Заявитель (54) РЕГУЛИРУЮЩИЙ КЛАПАН

Изобретение относится к автоматическому регулированию и может быть использовано дпя поддержания заданного давления, например, в холодильной технике.

Известен регулирующий клапан, в котором при черезмерном повышении давления рабочей среды исполнительный орган поршневым приводом отжимается от седла и давления сбрасывается 11j

Однако этот клапан нельзя использовать для регулирования давления рабочей среды. 10

Известен также регулирующий клапан, в котором чувств ительньй элемент в ыполнен в виде поршня и жестко связан с исполнительным органом 12) .

Такой клапан не реагирует на черезмерное 1а повышение давления в системе.

Цель изобретения — расширение функциональных возможностей регулирующего клапана.

Достигается она тем, что на штоке клапана со стороны низкого давления упруго установлен оп запорный орган, а в исполнительном органе выполнены сквозные отверстия.

На чертеже изображен предлагаемый клапан.:

В корпусе 1 установлен чувствительный weмент 2 со сквозным отверстием 3 и штоком 4, 26 жестко связанный с исполнительным органом 5, поднятым пружиной 6 к седлу 7 клапана. В исполнительном органе выполнены сквозные отверстия

8, перекрываемые запорным органом 9, поджатым пружиной 10. Управляющее давление подводится через фланец 11.

При подаче управляющего давления через фланец 11 чувствительный элемент 2 через шток 4 сжимает пружину 6 и отводит исполнительный орган 5 от седла 7. Рабочая среда поступает на выход клапана и воздействует на чувствительный элемент. Подвижная система занимает промежуточное положение, поддерживая наружный перепад давления на исполнительном органе 5.

При снятии управляющего. давления вся подвижная система возвращается в исходное положение под действием пружины 6. Исполнительный орган 5 герметично разобщает входную и выходную полости клапана, Прн отсутствии управляющего давления и черезмерном повышении давления на входе клапана рабочая среда, поступающая по отверстиям 8, от жимает эапорный орган 9 от исполнительного органа 5 и избыточное давление рабочей среды сбрасывается на сторону низкого давления.

555384

Составитель Г. Лунин

ТехРед П. Бабурка

Редактор B. Ли бобов

Корректор И. Гокснч

Заказ 458/23

Тираж "95 Подписное

ППИИПИ Государственного комитета Совета Министров СССР ло лслам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Па ент", г. УжгоРоде Ул. ПРоектнаЯ, 4

Формула изобретения

Регулирующий клапан, исполнительный орган которого жестко связан штоком с приводным поршнем, о т л и ч а ю ш и и с я тем, что, с целью расширения его фуьтциональных воэможностей, на ппоке со стороны низкого давления упруго установлен запорный орган, а в исполнительном органе выполнены сквозные отве реп;.».

Источники информации, принятые во внимание при экспертизе:

5 1. Авторское свидетельство N4 119045, М,кл.

F 16 К 18/00, 1958.

2. Патент ФРГ N" 1132770, кл. 47 g 36, 1963,
