Реферат

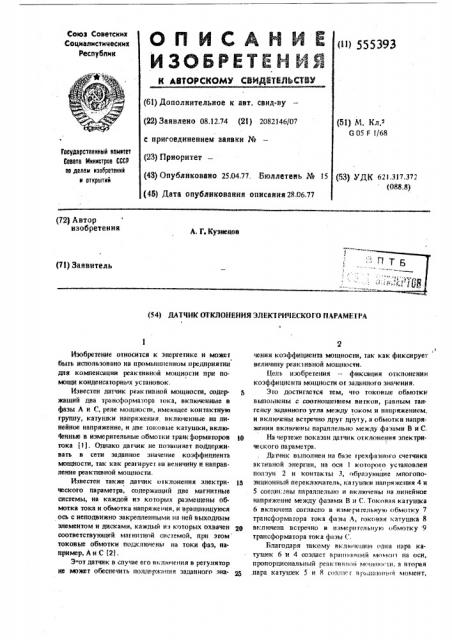

Согоэ Советских

Социалистических егеспублик (») 555393 (61) Дополнительное к авт. свид-ву (223 Заявлено 08.12,74 (21) 2082146/07 с пригоединением заявки № (23) Приоритет— (43) Опубликовано 25,04,77..Бюллетень № 15 (4б) Дата опубликования описания28.06.77 (51) М. Кл.е

G 05 F 1/68

Государственный иацитет

Сонета Министров СССР на делам изаоретений и открытий (53) УДК 62l.317 372 (088.8) (72) Автор изобретения

А. Г. Кузнецов (71) Заявитель (54) ДАТЧИК ОТКЛОНЕНИЯ ЭЛЕКТРИЧЕСКОГО ПАРАМЕТРА

Изобретение относится к энергетике и может

I быть использовано на промьшшенном предприятии для компенгэции реактивнсэй мощности при помощи конденсаторньэх установок.

Известен датчик реак тинной мои ности, содержащий два трансформатора эока, включенные в фазы А и С, реле мощности, имекэщее контактную грушгу, катушки напряжения, включенные на линейное напряжение, и две токовые катушки, вклю4енные в измерительные обмотки транс форматоров )г) тока (э). Отэлако датчик не позволяет поддерживать в сети заданное значение коэффициента мощности, так как реагируег на величину и направление реактивной мощности, Известен также датчик отклонения электри- и ческого параметра, содержащий две магнитные системы, на каждой из которых размещены обмотка тока и обмотка напряжения, и вращающуюся ось с неподвижно эакрепленнылги на ней выходным элементом и дисками, каждый вэ которых охвачен вгг соответствующей магнитнои системой, при эхом токовые обмотки подключены на токи фаз, например, А и С (2) .

Э от датчик в случае его включения в регулятор не может обеспечить полдержалия заданного зна- чв чения коэффициента мощности, так как фиксирует величину реактггвной мощности.

Цель изобретения — фикагция отклонении коэффициента мощности 0f заданного значения.

Это достигается тем, что токовые обмотки выполнены с соотношением BHtKoB, равным тангенсу заданного угла между током и напряжением, и включены встречно друг другу, а обмотки напряжения включены параллельно между фазами В и С.

На чертеже показан датчик отклонения электрического параметра.

Датчик выполнен на базе грехфаэного счетчика активной энергии, на оси 1 которого установлен пол зун 2 и контакты 3, образующие многопозиционный переключатель, катунгки напряжения 4 и

5 сосдиэ;эны параллельно и включены на линейное напряжение между фазами В и С. Токовая катушка

6 включена согласно в взмг гигельвунэ обмотку 7 трансформатора тока фазы А, гоковая катушка 8 включена встречно в иэлюрээгсээьээуэгэ обмотку 9 трансформатора тока фазы (.

Благодаря такому вклнэченинэ < лна нара катушек 6 M 4 созлает врашянээввй мом,lt1 на оси, ПРОПОРЦИОНаЛЬНЫй РЕаитВЭЭЭЭ1ЭЭ МОПЭвэ>.1В. а ВтОРаЯ ,пара катушек 5 и 8 соэласг врь лающэ ээ лэомент, 555393

° 3

H Заказ 458/23 !

095 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 пропорциональный активной мощности. Суммарный момент на оси определяется равенством:

/!А - — Од@иg- — U3608+ „-Й- — P) Кг у г где <р —. текущее значение угла между током Г и напряжением 0;

К, и К, — соответственно коэффициенты трансформации трансформаторов тока с обмотками 7.и

Следовательно, отиопгение коэфйициентов трансформации

gg — Ч эх

Ка

3десь !р аад — заданное значение угла между током и !ьзлряжением.

При соотнои!енин между реактивной и активнои мод%остью в сеп!, равном и .р Ф ЗаД > уммар и врцаэ!я íò Мир. !ет р вным нулю.

Дит1!!!к рабогает следующим образом.

Как !олько реактивная мощность, потребляемая нагрузкой, окажется больше произведения активной мощности ла тащ енс заданного угла, ось латчика нод действием положительного нра !пающего момента начнет вращаться, ползун 2, перемешаясь по контактам 3, производит включение через схему управления батареи конденсаторов.

При перекомпенса!и!и реактивной мсцп.,эсти вра. щающий момент на оси датчика заставиг вращаться ось в обратном направлении. Ползун 2 начнет перемещаться по контактам 3 в обратную сторону, от1слючая батареи конденсаторов до наступления момента компенсации.

Формула изобретения

Датчик отклонения электрического параметра, содержащий две магнитные системы, на каждой иэ которых размещены обмотка тока и обмотка напряжения, и вращающуюся ось с неподвижно закрепленными на ней выходным элементом и дисками, каждыХ иэ которых охвачен соответ. ствующей магнитной системой, при этом токовые обмотки подключены на токи фаз, например, А и С, о тли ча ющи и ся тем, что, с целью фиксации т!0 отклонения коэффициента мощности от заданного значения, токовые обмотки вьп!олнены с соотно* щением витков, равным гангенсу зада!шого угла между током н напряжещ!ем, и включены встречно друг другу, а обмотки напряжения включены

35 параллелыю между фазами В и С.

Исто н!ики информации, принятые во внимание при эксцер!изе.

1. Справочник по электроснабжению нромыщленных предприятий под ред. Федорова А. А, и

30 Сербинского Г. В. кн. 1 1973 г. с. 440-441.

2. Кузнецов Б. В. и др. "Повышение козффи циеита мощности электроустановок на промьпцленных пред!!риятиях". Минск 1974 г. с. 127.
