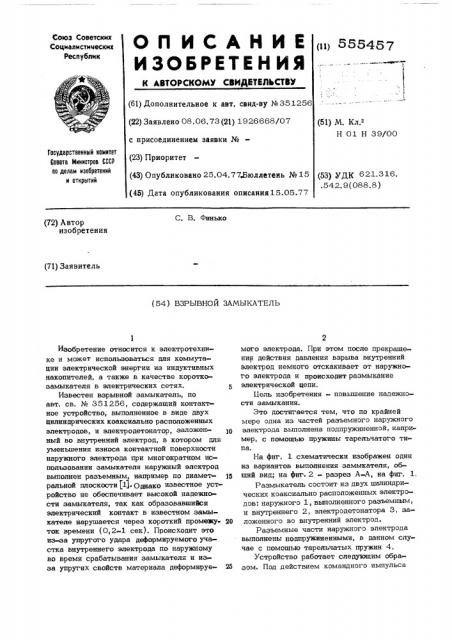

Реферат



Союз Советских

Социалистических

Республик

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 555457 (61) Дополнительное к авт. свид-ву №351256 (22) Заявлено 08. 06. 73 (21) 1926668/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.04.77Бюллетень № 15 (4б) Дата опубликования описания15.05.77 (51) М. Кл.

Н 01 Н 39/00

Государственный камитет

Совета Министров СССР па делам изобретений и аткрытий (53) УДК 621.316. . 542. 9 (088.8 ) С. В. Финько (72) Автор изобретения (71) Заявитель (54) ВЗРЫВНОЙ ЗАМЫКАТЕЛЬ

Изобретение относится к электротехнике и может использоваться для коммутации электрической энергии из индуктивных накопителей, а также в качестве короткозамыкателя в электрических сетях. б

Известен взрывной замыкатель, по авт. св. № 351256, содержащий контактное устройство, выполненное в виде двух цилиндрических коаксиально расположенных электродов, и электродетонатор, за»ж«- щ ный во внутренний электрод, в котором для уменьшения износа контактной поверхности наружного электрода при многократном использовании замыкателя наружный электрод выполнен разъемным, например по диамет- 1а ральной плоскости(1) Однако известное устройство не обеспечивает высокой надежности замыкателя, так как образовавшийся электрический контакт в известном замыкателе нарушается через короткий промежу- 20 ток времени (0,2-1 сек). Происходит это из-аа упругого удара деформируемого участка внутреннего электрода по наружному во время срабатывания замыкателя и изза упругих свойств материала деформируе- 25 мого электрода. При этом после прекращения действия давления взрыва внутренний электрод немного отскакивает от наружного электрода и происходит размыкание электрической цепи.

Цель изобретения — повышение надежности замыкания.

Это достигается тем, что по крайней мере одна иэ частей разъемного наружного электрода выполнена подпружиненной, например, с помощью пружины тарельчатого типа.

На фиг. 1 схематически изображен один иэ вариантов выполнения замыкателя, общий вид на фиг. 2 - разрез А-А, на фиг. 1, Раэмыкатель состоит из двух цилиндрических коаксиально расположенных электродов: наружного 1, выполненного разъемным, и внутреннего 2, электродетонатора 3, заложенного во внутренний электрод.

Разъемные части наружного электрода выполнены подпружиненными, в данном случае с помощью тарельчатых пружин 4, Устройство работает следующим образом. Под действием командного импульса

5554

A-А

Фиг. z

ПНИИПИ

Заказ 467/25 Тираж 1002 Подписное

Филиал ПНП «Патент», г. Ужгород, ул. Проектная, 4 тока электродетонатор 3 взрывается. Продукты взрыва, расширяясь, деформируют (раздувают) внутренний электрод 2, котс рый, соприкасаясь с наружным электродом 1, замыкает электрическую цепь. После соприкосновения оба электрода какое« то время движутся вместе под действием расширяющихся продуктов взрыва и кинетической энергии деформируемого участка внутреннего электрода. При этом пружины 4 10 сжимаются.

В дальнейшем эти пружины, разжимаясь, плотно прижимают разъемные части наружного электрода к внутреннему. Повторного

57

4 размыкания электрической цепи не происходит.

Формула изобретения

Взрывной замыкатель по авт. св.

¹351256, отличающийся тем, что, с целью повышения надежности замыкания, по крайней мере, одна из частей разъемного наружного электрода выполнена подпружиненной, например, с помощью пружины тарельчатого типа.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство №351256, M. Кл. Н 01 Н 39/00, 1970 г.
