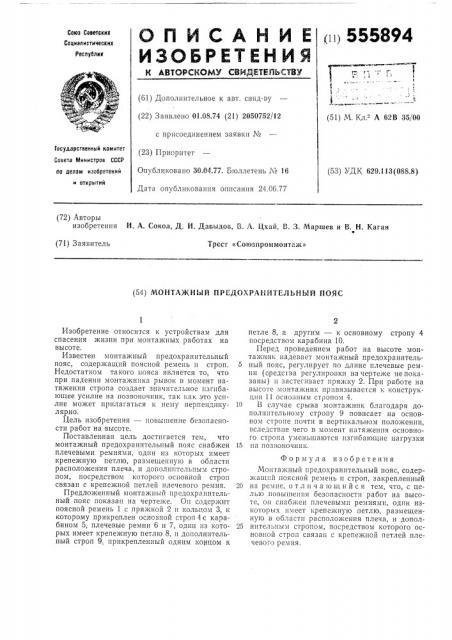

(») 555894

Союз Советских

Социалистических

Реслублнк (б1) Дополнительное к авт. свнд-ву (22) Заявлено 01.08.74 (21) 2050752/12 с присоединением заявки ¹ (23) Приоритет

Оп1 бликовано 30.04.77, Бюллетень № 16 (51) М. Кл.з А 62В 35/00

Государственный квинтет

Совета Министров СССР по делам изобретений и открытий (53) УДК 629.113(088.8) Дата опубликования описания 24.06.77 (72) Авторы изобретения И. А. Сокол, Д, И. Давыдов, В. А. Цхай, В, 3. Маршев и В. Н, Каган (71) Заявитель

Трест «Союзпроммонтаж» (54) МОНТАЖНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ ПОЯС

Изобретение относится к устройствам для спасения жизни при монтажных работах на высоте.

Известен монтажный предохранительный пояс, содержащий поясной ремень и строп.

Недостатком такого пояса является то, что при падении монтажника рывок в момент натяжения стропа создает значительное изгибающее усилие на позвоночник, так как это усилие может прилагаться к нему перпендикулярно.

Цель изобретения — повышение безопасности работ на высоте.

Поставленная цель достигается тем, что монтажный предохранительный пояс снабжен плечевыми ремнями, один из которых имеет крепежную петлю, размещенную в области расположения плеча, н дополнительным стропом, посредством которого основной строп связан с крепежной петлей плечевого ремня.

Предложенный монтажный предохранительный пояс показан на чертеже. Он содержит поясной ремень 1 с пряжкой 2 и кольцом 3, к которому прикреплен основной строп 4 с карабином 5, плечевые ремни б и 7, один нз которых имеет крепежную петлю 8, и дополнительный строп 9, прикрепленный одним концом к петле 8, а другим — к основному стропу 4 посредством карабина 10.

Перед проведением работ на высоте монтажник надевает монтажный предохранитель5 ный пояс, регулирует по длине плечевые ремни (с редства регулировки на чертеже непоказаны) и застегивает пряжку 2. При работе на высоте монтажник привязывается и конструкции 11 основным стропом 4.

10 В случае срыва монтажнпк благодаря дополнительному стропу 9 повисает на основном стропе почти в вертги<альном положении, вследствие чего в момент натяжения основного стропа уменьшаются изгибающие нагрузки

15 па позвоночник.

Формула изобретения

Монтажный предохранительный пояс, содержапн:й поясной ремень и строп, закрепленный

20 на ремне, о т л н ч а ю шийся тем, что, с целью повышения безопасности работ на высоте, оп снабжен плечевыми ремнями, один изкоторых имеет крепежную петлю, размещенную в области расположения плеча, и допол25 нительным стропом, посредством которого основной строп связан с крепежной петлей плечевого ремня.

555894

Редактор Г. Борисова

Корректор О. Тюрина

Заказ 1113/10 Изд. № 416 Тираж 582 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Г

Составитель Ю. Маевский

Техред 3. Tapaccsa
