Способ изготовления спеченных изделий на основе железа
Иллюстрации
Реферат

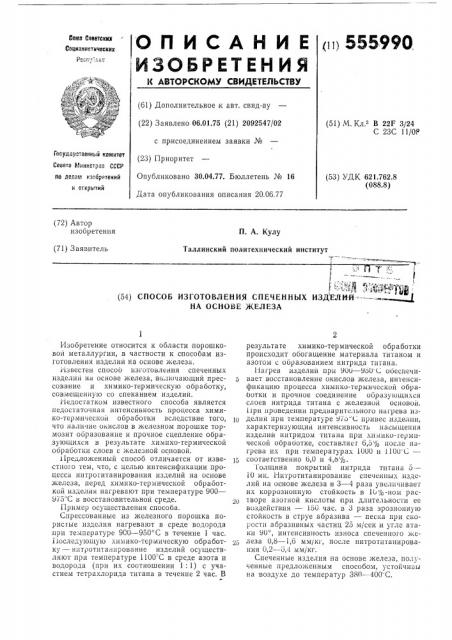

пп 555990,,„ „„ „",„ „",,"„"„", О П И С А Н И Е ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.01.75 (21) 2092547/02 с присоединением заявки № (23) Приоритет
Опубликовано 30.04.77. Бюллетень № 16
Дата опубликования описания 20.06,77 (51) М. Кл.в В 22F 3/24
С 23С 11/ОР
Гасуааротвенный комитет
Совета министров СССР по делам изобретений н открытий (53) УДК 621.762.8 (088.8) (72) Автор изобретения
П. A. Кулу
Таллинский политехнический институт (71) Заявитель т! : (54) СПОСОБ ИЗГОТОВЛЕНИЯ СПЕЧЕННЫХ ИЗДЕЛИЙ.ма
НА ОСНОВЕ ЖЕЛЕЗА
Изобретение относится к области порошковой металлургии, в частности к способам изготовления изделии на основе железа.
И1звестен способ изготовления спеченных изделии на основе железа, включающиЙ прессование и химико-термическую обработку, совмещенную со спеканием изделий.
Недостатком известного способа является недостаточная интенсивность процесса химиК0-термическои обработки вследствие того, что нали ие окислов в железном порошке тормозит образование и прочное сцепление образующихся в результате химико-термической ,обработки слоев с железной основой.
ПредложенныЙ способ отличается от известного тем, что, с целью интенсификации процесса нитротитанирования изделий на основе железа, перед химико-термической обработкой изделия нагревают при температуре 900—
975 С в восстановительной среде.
Пример осуществления способа.
Спрессованные из железного порошка пористые изделия нагревают в среде водорода при температуре 900 — 950 С в течение 1 час.
Последующую химико-термическую обработку — нитротитанирование изделий осуществляют при температуре 1100=С в среде азота и водорода (при их соотношении 1: 1) с участием тетрахлорида титана в течение 2 час. В результате химико-термической обработки происходит обогащение материала титаном и азотом с ооразованием нитрида титана.
Нагрев изделии при 900 †9 С ооеспечивает восстановление окислов железа, интенсификацию процесса химико-термической обраоотки и прочное соединение образующихся слоев нитрида титана с железной основои, Нри проведении предварительного нагрева изделии при температуре 97о"С привес изделии, характеризующии интенсивность насыщения изделии нитридом титана при химико- термической обработке, составляег 6,5 "о после нагрева их при температурах 1000 и i100 E.— д соответственно 6,0 и 4,a%. i олщина покрытий нитрида титана 5—
10 мк. 1-1итротитанирование спеченных изделий на основе железа в 3 — 4 раза увеличивает их коррозионную стойкость в 1ЬЯ -ном растворе азотной кислоты при длительности ее воздействия — 150 час. в 3 раза эрозионную стойкость в струе абразива — песка при скорости абразивных частиц 25 м/сек и угле атаки 90, интенсивность износа спеченного железа 0,8 — 1,6 мм(кг, после нитротитанирования 0,2 — 0,4 мм/кг.
Спеченные изделия на основе железа, полученные предложенным способом, устойчивы на воздухе до температур 380 — 400"С.
555990
Формула изобретения
Составитель В. Нарва
Текред М. Семенов
Корректор Т, Добровольская
Редактор С. Макогон
Заказ 989/16 Изд, № 370 Тираж 992 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2
Способ изготовления спеченных изделий на основе железа, включающий прессование и химико-термическую обработку, о тл и ч а ющийся тем, что, с целью интенсификацитк процесса нитротитанирования, перед химикотермической обработкой изделия нагревают при температуре 900 — 975 С в восстановитель5 ной среде.
