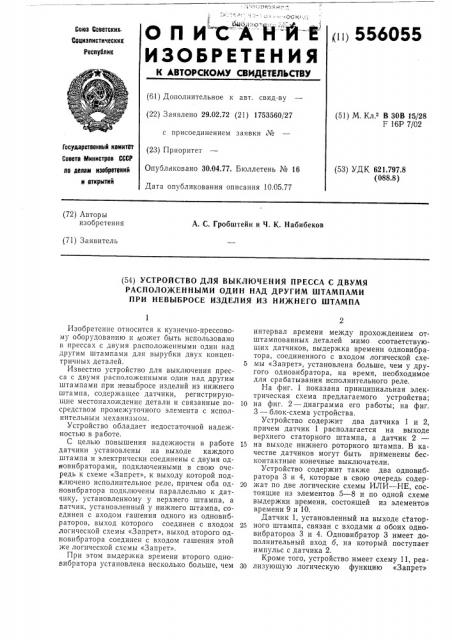

ОП ИСА

ИЗОБРЕТЕНИЯ пи 556055

Союз Советских.

Социалистических

Республик

К ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.02.72 (21) 1753560/27 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.77. Бюллетень № 16

Дата опубликования описания 10.05.77 (51) M. Кл.2 В 30В 15/28

F 16Р 7/02

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.797.8 (088.8) (72) Авторы изобретения

А. С. Гробштейн и Ч. К. Набибеков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЪ|КЛЮЧЕНИЯ ПРЕССА С ДВУМЯ

РАСПОЛОЖЕННЪ|МИ ОДИН НАД ДРУГИМ ШТАМПАМИ

ПРИ НЕВЫБРОСЕ ИЗДЕЛИЯ ИЗ НИЖНЕГО ШТАМПА

Изобретение относится к кузнечно-прессовому оборудованию и может быть использовано в прессах с двумя расположенными один над другим штампами для вырубки двух концентричных деталей.

Известно устройство для выключения пресса с двумя расположенными один над другим штампами при невыбросе изделий из нижнего штампа, содержащее датчики, регистрирующие местонахождение детали и связанные посредством промежуточного элемента с исполнительным механизмом.

Устройство обладает недостаточной надежностью в р а боте.

С целью повышения надежности в работе датчики установлены на выходе каждого штампа и электрически соединены с двумя одновибраторами, подключенными в свою очередь к схеме «Запрет», к выходу которой подключено исполнительное реле, причем оба одновибратора подключены параллельно к датчику, установленному у верхнего штампа, а датчик, установленный у нижнего штампа, соединен с входом гашения одного из одновибраторов, выход которого соединен с входом логической схемы «Запрет», выход второго одновибратора соединен с входом гашения этой же логической схемы «Запрет».

При этом выдержка времени второго одновибратора установлена несколько больше, чем интервал времени между прохождением отштампованных деталей мимо соответствующих датчиков, выдержка времени одновибратора, соединенного с входом логической схе5 мы «Запрет», установлена больше, чем у другого одновибратора, на время, необходимое для срабатывания исполнительного реле.

На фиг. 1 показана принципиальная электрическая схема предлагаемого устройства;

10 на фиг. 2 — диаграмма его работы; на фиг.

3 — блок-схема устройства.

Устройство содержит два датчика 1 и 2, причем датчик 1 располагается на выходе верхнего статорного штампа, а датчик 2

15 на выходе нижнего роторного штампа. В качестве датчиков могут быть применены бесконтактные конечные выключатели.

Устройство содержит также два одновибратора 3 и 4, которые в свою очередь содер20 жат по две логические схемы ИЛИ вЂ” НЕ, состоящие из элементов 5 — 8 и по одной схеме выдержки времени, состоящей из элементов времени 9 и 10.

Датчик 1, установленный на выходе сФатор25 ного штампа, связан с входами а обоих одновибраторов 3 и 4. Одновибратор 3 имеет дополнительный вход б, на который поступает импульс с датчика 2.

Кроме того, устройство имеет схему 11, реа30 лизующую логическую функцию «Запрет»

556055

Эта схема содержит две схемы ИЛИ вЂ” НЕ, состоящие из элементов 12 и 13.

Выход одновибратора 3 соединен с входом в схемы 11, а выход одновибратора 4 соединен с входом г (вход элемента 13). К выходу схемы 11 через усилитель 14 подключено исполнительное реле 15.

При прохождении отштампованного листа мимо датчика 1 импульс от этого датчика поступает на входы а одновибраторов 3 и 4 и на выходе этих одновибраторов появляются сигналы «1», Через промежуток времени т (фиг. 2) мимо датчика 2 проходит отштампованный роторный лист и на выходе этого датчика возникает импульс, который поступает на вход б одновибратора 3, в результате чего на выходе этого одновибратора сигнал «1» исчезает. В то же время на выходе одновибратора 4 сигнал «1» сохраняется в течение промежутка времени г, который определяется установкой элемента времени 10, причем т выбирается несколько большим промежутка времени т.

Сигналы с выхода одновибратора поступают на входы схемы 11 «Запрет».

Принцип работы схемы «Запрет» заключается в том, что при отсутствии сигнала на входе г сигнал на выходе появляется одновременно с сигналом на входе в. При наличии сигнала на входе г сигнал на выходе отсутствует.

В случае нормальной работы пресса продолжительность сигнала на входе г превышает продолжительность сигнала на входе в, поэтому сигнал на выходе схемы «Запрет» не появляется. При застревании роторной заготовки импульс от датчика 2 на выход б одновибратора не поступит, и сигнал «1» на выходе этого одновибратора будет существовать в течсние времени tg, определяемого уставкой элемента времени 9. Эта уставка т устанавлпва5 ется больше, чем т, поэтому когда на выходе г схемы «Запрет» исчезнет сигнал «1», реле 15 сработает и отключит муфту пресса.

Формула изобретения

10 1. Устройство для выключения пресса с двумя расположенными один над другим штампами при невыбросе изделия из нижнего штампа, содержащее датчики, регистрирующие местонахождение детали и связанные посред15 ством промежуточного элемента с исполнительным механизмом, предусмотренным в системе управления прессом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе, датчики установлены у верхнего и

20 нижнего штампов, а промежуточный элемент выполнен в виде электрически соединенных с датчиками и между собой двух одновибраторов с различной выдержкой времени срабатывания, а также логической схемы «Запрет», 2S электрически соединенной с исполнительным механизмом, при этом оба одновибратора параллельно соединены с датчиком, установленным у верхнего штампа, а датчик, установленный у нижнего штампа, соединен с входом га30 шения одного из одновибраторов, выход которого соединен с входом логической схемы

«Запрет», при этом выход второго одновибратора соединен с входом гашения указанной схемы «Запрет».

35 2. Устройство по п. 1, отл и ч а ющееся тем, что датчики выполнены в виде бесконтактных конечных выключателей.

556055

Ф1 3, о
