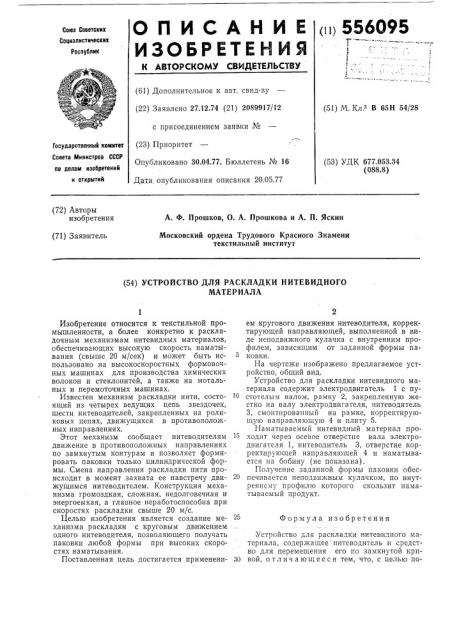

«п 556095

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

1 (61) Дополнительное к авт. свид-ву (22) Заявлено 27.12.74 (21) 2089917/12 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.77. Бюллетень № 16

Дата. опубликования описания 20.05.77 (51) М. Кл.а В 65Н 54/28

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 677.053.34 (088.8) (72) Авторы изобретения

А. Ф. Прошков, О. А. Прошкова и А. П. Яскин

Московский ордена Трудового Красного Знамени текстильный институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСКЛАДКИ НИТЕВИДНОГО

МАТЕРИАЛА

Формула изобретения

Изобретение относится к текстильной промышленности, а более конкретно к раскладочным механизмам нитевидных материалов, обеспечивающих высокую скорость наматывания (свыше 20 м/сек) и может быть использовано на высокоскоростных формовочных машинах для производства химических волокон и стеклонитей, а также на мотальных и перемоточных машинах.

Известен механизм раскладки нити, состоящий из четырех ведущих цепь звездочек, шести нитеводителей, закрепленных на роликовых цепях, движущихся в противоположных направлениях.

Этот механизм сообщает нитеводителям движение в противоположных направлениях по замкнутым контурам и позволяет формировать паковки только цилиндрической формы. Смена направления раскладки нити происходит в момент захвата ее навстречу движущимся нитеводителем. Конструкция механизма громоздкая, сложная, недолговечная и энергоемкая, а главное неработоспособна при скоростях раскладки свыше 20 м/с.

Целью изобретения является создание механизма раскладки с круговым движением одного нитеводителя, позволяющего получать паковки любой формы при высоких скоростях наматывания.

Поставленная цель достигается применением кругового движения нитеводителя, корректирующей направляющей, выполненной в виде неподвижного кулачка с внутренним профилем, зависящим от заданной формы паковки.

На чертеже изображено предлагаемое устройство, общий вид.

Устройство для раскладки нитевидного материала содержит электродвигатель 1 с пустотелым валом, рамку. 2, закрепленную жестко на валу электродвигателя, нитеводитель

3, смонтированный на рамке, корректирующую направляющую 4 и плиту 5.

Наматываемый нитевидный материал проходит через осевое отверстие вала электродвигателя 1, нитеводитель 3, отверстие корректирующей направляющей 4 и наматывается на бобину (не показана).

Получение заданной формы паковки обес20 печивается неподвижным кулачком, по внутреннему профилю которого скользит наматываемый продукт.

Устройство для раскладки нитевидного материала, содержащее нитеводитель и средство для перемещения его по замкнутой кри30 вой, отличающееся тем, что, с целью по556095

Составитель Т. Дроздова

Техред Т. Добровольская

Редактор С. Макогон

Корректор Л. Брахнина

Заказ 998/10 Изд. № 404 Тираж 1,106 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вышения скорости раскладки, оно имеет корректирующую направляющую, выполненную в виде неподвижного кулачка с внутренним профилем, а средство для перемещения нитеводителя представляет собой установленную с возможностью вращения плоскую рамку, на которой смонтирован нитеводитель, при этом кулачок установлен на оси вращения рамки.
