Способ изготовления цветных рисовальных карандашей

Способ изготовления цветных рисовальных карандашей

Иллюстрации

Показать все

Реферат

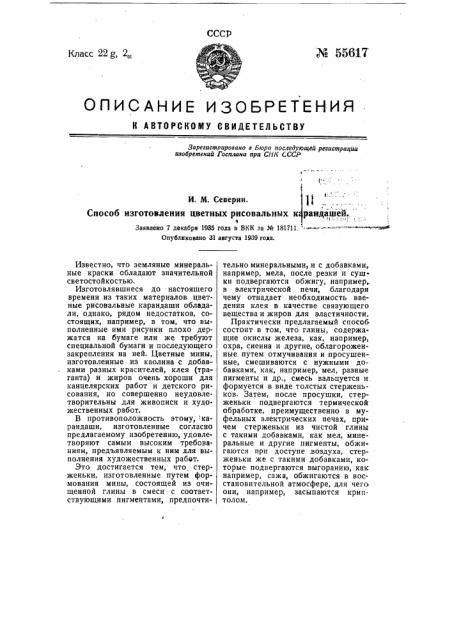

М 55617

Класс 22g, 2„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHО МУ 68ИДЕТЕЛ ЬСТВУ

Зарегистрировано в Бюро последующей регистраиии изобретений Госплана при CHK СССР

1) ., .. ранящей., =-. ==.е,=Ям.,@ф

И. М. Северин.

Способ изготовления цветных рисовальных к

Заявлено 7 декабря 1935 года в ВКК за № 181711.

Опубликовано 31 августа 1989 года.

Известно, что земляные минеральные краски обладают значительной светостойкостью.

Изготовлявшиеся до настоящего времени из таких материалов цветные рисовальные карандаши обладали, однако, рядом недостатков, состоящих, например, в том, что выполненные ими рисунки плохо держатся на бумаге или же требуют специальной бумаги и последующего закрепления на ней. Цветные мины, изготовленные из каолина с добавками разных красителей, клея (траганта) и жиров очень хороши для канцелярских работ и детского рисования, но совершенно неудовлетворительны для живописи и художественных работ.

В противоположность этому, карандаши, изготовленные согласно предлагаемому изобретению, удовлетворяют самым высоким требованиям, предъявляемым к ним для выполнения художественных работ.

Это достигается тем, что стерженьки, изготовленные путем формования мины, состоящей из очищенной глины в смеси с соответствующими пигментами, предпочтительно минеральными, и с добавками,. например, мела, после резки и сушки подвергаются обжигу, например,. в электрической печи, благодаря чему отпадает необходимость введения клея в качестве связующего вещества и жиров для эластичности.

Практически предлагаемый способсостоит в том, что глины, содержащие окислы железа, как, например, охра, сиенна и другие, облагороженные путем отмучивания и просушенные, смешиваются с нужными добавками, как, например, мел, разные пигменты и др., смесь вальцуется и. формуется в виде толстых стерженьков. Затем, после просушки, стерженьки подвергаются термической обработке, преимущественно в муфельных электрических печах, причем стерженьки из чистой глины с такими добавками, как мел, минеральные и другие пигменты, обжигаются при доступе воздуха, стерженьки же с такими добавками, которые подвергаются выгоранию, как например, сажа, обжигаются в восстановительной атмосфере, для чего они, например, засыпаются крип. толом.

Для получения оранжево-красных, коричневых и т. д. до черных оттенков, смесь составляется примерно следующим образом: на 100% охристой, должанской, глины добавляется 2 — 10% газовой сажи и от 10 до 30% мела. При количестве сажи свыше 10%, содержание мела уменьшается, а при наличии более 20% сажи мел можно совершенно не употреблять. При 60о ц сажи карандаш получается черного тона и мягкий.

Чем больше содержание сажи, тем выже должна быть температура обжига.

Стерженьки загружаются в холод ную муфельную печь, где постепенно температура поднимается до

300 — 600 в зависимости от состава добавок,. в течение 2 — 3 час., а за- тем выдерживается около часа, по.сле чего нагрев прекращается и,следует охлаждение. Для получения

:карандашей цвета ультрамарина, ко:бальта .голубого и фиолетового, светложелтого, изумрудного и др. употребляется белая Часовьярская глина, так называемая экспортная № б, содержащая большой процент глинозема без железа и других веществ, которые могли бы влиять на изменение цвета при нагреве. Добавка мела и пигментов дозируется в зависимости от желаемой интенсивности цвета и. мягкости карандаша, а температура обжига повышается до 700 — 800

Предмет изобретения.

Способ изготовления цветных рисовальных карандашей путем формования или штамповки стерженьков из смеси очищенной глины с соответствующими красками и с добавками, например, мела, и последующей резки и сушки их, отличающийся тем, что высушенные стерженьки подвергают обжигу, например, в электрической печи.

Тип. арт. «Сов. Печ.», Зак. № 7532 — 550
