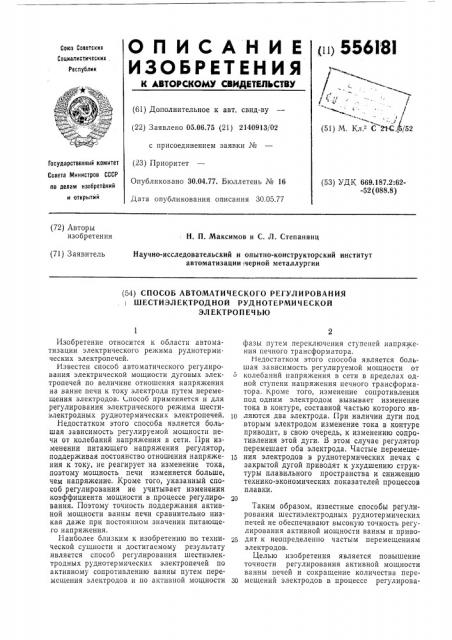

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и 556l8l

Союз Советских

Социалистических

Республик

3 1, / (51) М. Кл 2 С WC. k/52 (61) Дополнительное к авт. свид-ву (22) Заявлено 05.06.75 (21) 2140913/02 с присоединением заявки М (23) Приоритет

Опубликовано 30,04.77. Бюллетень Ме 16

Дата опубликования описания 30.05.77

Государственный комитет

Совета Министров СССР по делам изобретений и аткрытнй (53) УДК 669.187.2:62-52 (088.8) (72) Авторы изобретения

Н. П. Максимов и С, Л. Степанянц (71) Заявитель

Научно-исследовательский и опытно-конструкторский институт автоматизации, черной металлургии (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ШЕСТИЭЛЕКТРОДНОЙ РУДНОТЕРМИЧЕСКОЙ

ЭЛ ЕКТРО П ЕЧ bl0

Изобретение относится к области автоматизации электрического режима руднотермических электропечей.

Известен способ автоматического регулирования электрической мощности дуговых электропечей по величине отношения напряжения на ванне печи к току электрода путем перемещения электродов.,пособ применяется и для регулирования электрического режима шестиэлектродных руднотермических электропечей.

Недостатком этого способа является большая зависимость регулируемой мощности печи от колебаний напряжения в сети. При изменении питающего напряжения регулятор, поддерживая постоянство отношения напряжения к току, не реагирует на изменение тока, поэтому мощность печи изменяется больше, чем напряжение. Кроме того, указанный способ регулирования не учитывает изменения коэффициента мощности в процессе регулирования. Поэтому точность поддержания активной мощности ванны печи сравнительно низкая даже при постоянном значении питающего напряжения.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ регулирования шестиэлектродных руднотермических электропечей по активному сопротивлению ванны путем перемещения электродов и по активной мощности фазы путем переключения ступеней напряжения печного трансформатора.

Недостатком этого способа является большая зависимость регулируемой мощности от

5 колеоаний напряжения в сети в пределах одной ступени напряжения печного трансформатора, Кроме того, изменение сопротивления под одним электродом вызывает изменение тока в контуре, составной частью которого яв10 ляются два электрода. При наличии дуги под вторым электродом изменение тока в контуре приводит, в свою очередь, к изменению сопротивления этой дуги, В этом случае регулятор перемещает оба электрода. Частые перемеще1д ния электродов в руднотермических печах с закрытой дугой приводят к ухудшению структуры плавильного пространства и снижению технико-экономических показателей процессов плавки.

Таким образом, известные способы регулирования шестиэлектродных руднотермических печей не обеспечивают высокую точность регулирования активной мощности ванны и приводят к неопределенно частым перемещениям электродов.

Целью изобретения является повышение точности регулирования активной мощности ванны печей и сокращение количества пере30 мещений электродов в процессе регулирова556181 ния, что приводит к повышению технико-экономических показателей процессов плавки.

Эта цель достигается за счет измерения активной мощности каждого электрода и отработки отклонения от заданного значения мощности каждого электрода перемещением второго электрода, подключенного к тому же трансформатору. Для обеспечения работы печи на восходящей ветви электрической характеристики прн высокпх электрическом КПД и 10 со» ср предусмотрено ограничение тока электродов по верхнему пределу. Прп отработке отклонения активной мощности одного электрода перемещением вниз второго и достижения тока электродов предельного верхнего 15 значения отработка отклонения осуществляется переключением печного трансформатора на более высокую ступень напряжения. Аналогично вводится ограничение тока электродов по нижнему пределу для работы печи с высо- 20 ким тепловым КГ1Д. В последнем случае, при достижении тока электродов предельного нижнего значения, отработка отклонения активной мощности осуществляется переключснием трансформатора на более низкую сту- 25 пень напряжения.

Г!ри изменении сопротивления под какимлибо электродом, а следовательно, и тока изменяется активная мощность под обоими электродами, подключенными к соответствующему 30 печному трансформатору. Однако активная мощность под вторым электродом изменяется сильнее, чем под электродом, где произошло изменение сопротивления, при этом зависимость активной мощности второго электрода 35 от изменения сопротивления под первым не имеет экстремума в отличии от первого.

Таким образом, изменение сопротивления под одним электродом сильнее изменяет активную мощность под другим электродом данного трансформатора, а это значит, что отклонение активной мощности от заданного значения под каким-либо электродом необходимо отрабатывать перемещением второго электрода данного трансформатора, При соблюдении этого правила отработка возмущений

IIo активной мощности шестиэлектродной руднотермической печи будет происходить при минимальном количестве перемещений электродов.

На чертеже показана схема реализации способа регулирования активной мощности только для одного электрода.

Схема состоит из блока 1 измерения активной мощности, автоматического регулятора 2, печного трансформатора 3, трансформатора

4 тока, первого 5 и второго 6 электродов одной фазы.

Сигнал, пропорциональный активной мощности Р,, электрода 5, поступает на автоматический регулятор 2, с выхода которого поступает сигнал, равный К.Л1:,ь на перемещение второго электрода 6.

Формула изобретения

Способ автоматического регулирования шестиэлектродной руднотермической элсктропечью, имеющей по два электрода на фазу, путем перемещения электродов и переключения ступеней напряжения печного трансформатора в зависимости от потребляемой активной мощности, отличающийся тем, что, с целью улучшения режима работы печи за счет повышения качества регулирования, при отклонении значения мощности в цепи одного электрода от заданного изменяют положение второго электрода той же фазы в направлении ликвидации отклонения.
