Реферат

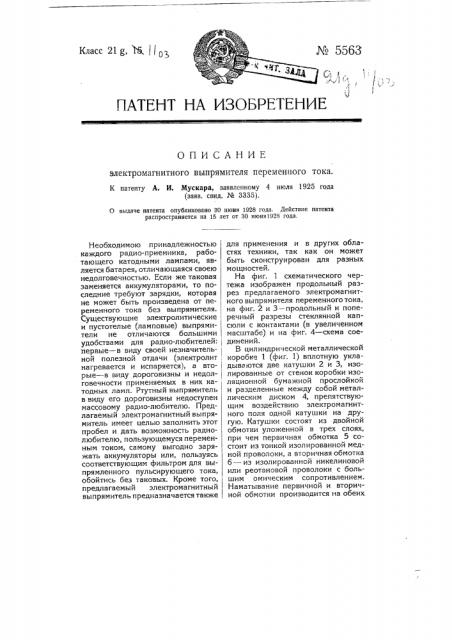

Класс 21 g, t6i, (ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электромагнитного выпрямителя переменного тока.

К патенту А. И. Мускара, заявленному 4 июля 1925 года (заяв. свид. № 3335).

О выдаче патента опубликовано 30 июня 1928 года. Действие патента распространяется на 15 лет от 80 июня1928 года.

Необходимою принадлежностью каждого радио-приемника, работающего катодными лампами, яв-, ляется батарея, отличающаяся своею недолговечностью. Если же таковая заменяется аккумуляторами, то последние требуют зарядки, которая не может быть произведена от пе- ременного тока без выпрямителя., Существующие электролитические | и пустотелые (ламповые) выпрямители не отличаются большими удобствами для радио-любителей: первые †виду своей незначительной полезной отдачи (электролит нагревается и испаряется), а вто- рые — в виду дороговизны и недол- говечности применяемых в них катодных ламп. Ртутный выпрямитель, в виду его дороговизны недоступен массовому радио-любителю. Предлагаемый электромагнитный выпрямитель имеет целью заполнить этот пробел и дать возможность радиолюбителю, пользующемуся переменHbIM током, самому выгодно заряжать аккумуляторы или, пользуясь соответствующим фильтром для выпрямленного пульсирующего тока, обойтись без таковых. Кроме того, предлагаемый электромагнитный выпрямитель предназначается также для применения и в других областях техники, так как он может быть сконструирован для разных мощностей.

На фиг. 1 схематического чертежа изображен продольный разрез предлагаемого электромагнитного выпрямителя переменного тока, на фиг. 2 и 3 — продольный и поперечный разрезы стеклянной капсюли с контактами (в увеличенном масштабе) и на фиг. 4 — схема соединений.

В цилиндрической металлической коробке 1 (фиг. 1) вплотную укладываются две катушки 2 и 3, изолированные от стенок коробки изоляционной бумажной прослойкой и разделенные между собой металлическим диском 4, препятствующим воздействию электромагнитного поля одной катушки на другую. Катушки состоят из двойной обмотки уложенной в трех слоях, при чем первичная обмотка 5 состоит из тонкой изолированной медной проволоки, а вторичная обмотка б — из изолированной никелиновой или реотановой проволоки с большим омическим сопротивлением.

Наматывание первичной и вторичной об м отки п ро из водится н а обеих. катушках в одном направлении, при чем концы первичных обмоток обеих катушек соединяются таким образом, чтобы направление проходящего тока в первичной обмотке одной катушки было противоположно направлению такового в первичной обмотке другой, или, как показано на схеме соединений (фиг. 4), первичная и вторичная обмотки катушки 2 наматываются в одном направлении, а катушка 3— в противоположных направлениях.

Во время наматывания катушки пропитываются изоляционным клееBbIM веществом так, что они представляют сплошную твердую массу.

Между катушками в центральное отверстие металлического диска 4 помещается стеклянная коммутаторная капсуля 7, разделенная перегородкой 8 (фиг. 3) на две отдельные половинки, в которых изолированно друг от друга впаяны никелевые контактные пластинки 9, 10, 11, 12, 13, 14, 15 и 16. Пластинки эти попарно (9 и 10, 11 и 14, 12 и 13, 15 и 16) соединены между собой общей выводной проволочкой для каждой пары, которые присоединены к контактным винтам 17, 18, 19 и 20. Пространство между выводными концами заполняется изоляционной массой 21. Обе половинки капсули, из которых удален воздух, наполняются на - / объема тончайшей химической чистой пылью мягкого железа. Наивыгоднейшие размеры коммутаторной капсули устанавливаются опытным путем.

Коробка 1 снизу закрывается металлической крышкой 22. Отверстие 23 служит для прикрепления коробки к (например деревянному) основанию. На верхушке коробки 1 укрепляются шесть контактных винтов 17, 18, 19, 20, 24 и 25, расположенных попарно и изолированно от коробки. Полый контактный винт 26 служит для вывода провода, который припаивается к нему в конусе 27. Другие части: 28— эбонитовая втулка; 29 †эбонитов шайба; 30 — гайка для укрепления контактного винта, 31 — контр-гайка для крепления провода.

К контактным винтам 24 и 25 (фиг. 4) присоединяется маленький аккумулятор или батарея из элементов 32, которая возбуждает постоянные, противоположные электромагнитные поля в обмотках 2, 5 и 3, 5. При присоединении проводов от генератора переменного тока к контактным винтам 18 и 19 незначительная часть тока, проходящего в ответвление по обмоткам

2, 6 и 3, 6, создает в обмотке 3, 6 силовые линии, уничтожающие электромагнитное поле, созданное обмоткой 3, 5, а в обмотке 2, 6 создает силовые линии, увеличивающие электромагнитное поле обмотки 2, 5 (для достижения этого эффекта при конструировании аппарата на заданную мощность соответственно вычисляются: диаметр, длина и сопротивление проволоки, а также число витков всех обмоток и электродвижущая сила аккумулятора), благодаря чему все железные опилки в капсуле устремляются вверх и создают контакты между пластинками 9, 11 и 13, 15. Направление переменного тока будет: винт 18, пластинка 11, пластинка 9, винт 17, через прибор, утилизирующий выпрямленный ток, винт 20, пластинка 15, пластинка 13 и винт 19. При перемене направления переменного тока уничтожается электромагнитное поле обмотки 2, 5 и увеличивается таковое в обмотке

3, 5, благодаря чему железные опилки устремятся вниз и создадут контакты между пластинками 10, 12 и 14, 16. Направление переменного тока будет: винт 19, пластинка 12, пластинка IO, винт 17 через прибор, винт 20, пластинка

16, пластинка 14, винт 18 и т. д.

Предмет патента.

1. Электромагнитный выпрямитель переменного тока, характеризующийся применением стеклянной капсули со впаянными в соответственном числе контактами, в безвоздушном пространстве которой помещены железные опилки, предназначенные замыканием соответствующих контактов при перемещефиг. I

E. С. типо-нитографиа аКраоный Печатнике, Ленингнал. Меащунвро ний, 75. нии опилок под воздействием внешних электромагнитных полей, возбуждаемых в соответственно расположенных соленоидах выпрямляемым током и током от постоянного источ- ника тока, для преобразования переменного тока в пульсирующий постоянный.

2, Форма выполнения охарактеризованного в и. 1 выпрямителя, отличающаяся применением разделенных металлическим диском 4 двух катушек 2 и 3, расположенных одна над другой и состоящих каждая из обмоток 5 из тонкой изолированной медной проволоки и обмоток 6 из изолированной проволоки большего удельного сопротивления, из коих обмотки 5 в обеих катушках намотаны в различных направлениях, соединены последовательно и присоединены к зажи- мам 24 и 25, служащим для вклю-, М

l8 13 гю (риг. 2 чения на небольшую батарею 32, обмотки же 6 намотаны в обеих катушках в одном направлении, соединены последовательно и присоединены к зажимам 18 и 19, подводящим переменный ток, для выпрямления которого применена капсуля 7 с разреженным газом, помещенная в центральном отверстии диска 4, наполненная тонким порошком чистого железа и снабженная перегородкою 8 и впаянными в нее контактными пластинками 9, 10, 11, 12, 13, 14, 15 и 16, соединенными попарно в общие выводные проводники, присоединенные к контактным винтам; пластинки 9 и 10, 15 и 16 к винтам 17 и 20, служащим для получения выпрямленного пульсирующего тока, а пластинки 11 и 14, 12 и 13 к контактным винтам 18 и 19, подводящим переменный ток,
