Пленочный теплообменник
Иллюстрации
Реферат
(ii) 5563ОЗ

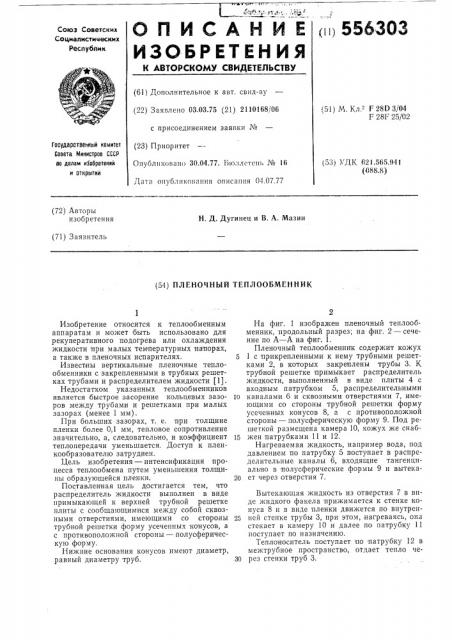

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61} Дополнительное к авт. свил-ву (22) Заявлено 03.03.75 (21) 2110168/06 с присоединением заявки № (23) Приоритет
Опубликовано 30.04,77. Вюллетш, М 16
Дата опубликования описания 04.07.77 (51) М. Кл F 28 0 3/04
F 28F 25/02
Гасударственный комитет
Совета Министров СССР во делам иаобретений и открытий (53 j УД К 62 1.565,04 1 (088.8) (72) Авторы изобретения
Н. Д. Дугинец и В. А. Мазин (71) Заявитель (54) ПЛЕНОЧНЫЙ ТЕПЛООБМЕННИК
Изобретение относится к теплообменным аппаратам и может быть использовано для рекуперативного подогрева или охлаждения жидкости при малых температурных напорах, а также в пленочных испарителях.
Известны вертикальные пленочные теплообменники с закрепленными в трубных решетках трубами и распределителем жидкости (1).
Недостатком указанных теплообменников является быстрое засорение кольцевых зазоров между трубами и решетками при малых зазорах (менее 1 мм).
При больших зазорах, т. е. при толщине пленки более 0,1 мм, тепловое сопротивление значительно, а, следовательно, и коэффициент теплопередачи уменьшается. Доступ к пленкообразователю затруднен.
Цель изобретения — интенсификация процесса теплообмена путем уменьшения толщины образующейся пленки.
Поставленная цель достигается тем, что распределитель жидкости выполнен в виде примыкающей к верхней трубной решетке плиты с сообщающимися между собой сквозными отверстиями, имеющими со стороны трубной решетки форму усеченных конусов, а с противоположной стороны — полусферическую форму.
Нижние основания конусов имеют диаметр, равный диаметру труб.
На фиг. 1 изображен пленочный теплообменник, продольный разрез; на фиг. 2 — сечение по А — A на фиг. 1.
Пленочный теплообменник содержит кожух
5 1 с прикрепленными к нему трубными решетками 2, в которых закреплены трубы 3. К трубной решетке примыкает распределитель жидкости, выполненный в виде плиты 4 с входным патрубком 5, распределительными
lo каналами б и сквозными отверстиями 7, имеющими со стороны трубной решетки форму усеченных конусов 8, а с противоположной стороны — полусферическую форму 9. Под решеткой размещена камера 10, кожух же снаб15 жен патрубками 11 и 12.
Нагреваемая жидкость, например вода, под давлением по патрубку 5 поступает в распределительные каналы 6, входящие тангенциально в полусферические формы 9 и вытека20 ет через отверстия 7.
Вытекающая жидкость из отверстия 7 в виде жидкого факела прижимается к стенке конуса 8 и в виде пленки движется по внутрен25 ней стенке трубы 3, при этом, нагреваясь, она стекает в камеру 10 и далее по патрубку 11 поступает по назначению.
Теплоноситель поступает по патрубку 12 в межтрубное пространство, отдает тепло че30 рез стенки труб 3. 5563 03
Фиг,1
Теплообменник может работать как в вертикальном, так и горизонтальном положениях.
Формула изобретения
1. Пленочный теплообменник с закреплен.ными в трубных решетках трубами и распределителем жидкости, отличающийся тем, что, с целью интенсификациии процесса теплообмена путем уменьшения толщины образующейся пленки, распределитель выполнен в виде примыкающей к верхней трубной решетке плиты с сообщающимися между собой сквозными отверстиями, имеющими со стороны трубной решетки форму усеченных кону5 сов, а с противополо>кной стороны — полусферическуюю форму.
2. Теплообменник по п. 1, о т л и ч а ю щ и йся тем, что нижние основания конусов имеют диаметр, равный диаметру труб.
10 Источники информации, принятые во внимание при экспертизе:
1. Авт. св. № 366332, кл. F 28D 3/02, 1970.
356303
А-A
Составитель О. Палюкас
Корректор А. Николаева
Редактор С. Заика
Техред И. Позняковская
Типография, пр. Сапунова, 2
Заказ 1!11/4 Изд. № 412 Тираж 815 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
