ти1 55649l

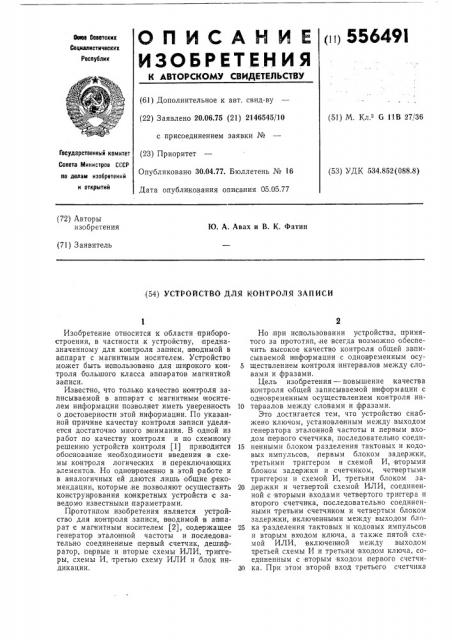

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оева Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.06.75 (21) 2146545/10 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.77. Бюллетень № 16

Дата опубликования описания 05.05.77 (51) М. Кл G 11Â 27/36

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 534.852(088.8) (72 ) Авторы изобретения

Ю. А. Авах и В. К. Фатин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЗАПИСИ

Изобретение относится к области прибо ростроения, в частности,к устройству, предназначенному для контроля записи, вводимой в аппарат с магнитным носителем. Устройство может быть использовано для широкого контроля большого класса аппаратов магнитной записи.

Известно, что только качество контроля записываемой в аппарат с магнитным 1носителем информации позволяет иметь уверенность о достоверности этой информации. По указанной причине качеству контроля записи уделяется достаточно много вынимания. В одной из работ по качеству контроля и по схемному решению устройств контроля (1) приводится обоснование необходимости введения в схемы контроля логических и переключающих элементов. Но одновременно в этой работе и в аналогичных ей даются лишь общие рекомендации, которые,не позволяют осуществить конструирования ко нкретных устройств с заведомо известными параметрами.

П рототипом изобретения является устройство для конт роля записи, вводимой в ап парат с магнитным носителем (2), содержащее генератор эталонной частоты и последовательно соединенные первый счетчик, дешифратор, первые и вторые схемы ИЛИ, триггеры, схемы И, третью схему ИЛИ и блок индикации, Но при использовании устройства, принятого за прототип, не всегда возможно обеспечить высокое качество контроля общей записываемой и нформации с одновременным осу5 ществлением контроля интервалов между словами и фразами.

Цель изобретения — повышение качества контроля общей записываемой и нформации с одновременным осуществлением контроля ин10 те рвалов между словами и ф|разами.

Это достигается тем, что устройство снабжено ключом, установленным между выходом генератора эталонной частоты и .первым входом первого счетчика, последователь но соеди15 пенными блоком разделения тактовых и кодовых импульсов, первым блоком задержки, третьими триггером и схемой И, вторыми блоком задержки и счетчиком, четвертыми триггером и схемой И, третьим блоком за20 держки и четвертой схемой ИЛИ, соединенной с вторыми входами четвертого триггера и второго счетчика, последовательно соединенными третьим счетчиком и четвертым блоком задержки, включенными между выходом блп25 ка разделения тактовых и кодовых импульсов и BTolpbIM входом ключа, а также пятой схемой ИЛИ, включенной между выходом третьей схемы И и третьим входом ключа, соединенным с вторым входом первого счетчи30 ка. При этом второй вход третьего счетчика

556491

15 связан с вторым входом третьего триггера, выход третьей схемы И вЂ” с вторыми входами первой и четвертой схем И, третий вход inepвой схемы И вЂ” с вторым выходом четвертого триггера, второй вход пятой схемы ИЛИ вЂ” с вторым входом четвертой схемы ИЛИ, а аппарат с магнитным носителем подключен к входу блока разделения тактовых и кодовых импульсов.

Структурная схема описываемого устройства приведе на на чертеже.

Генератор 1 эталонной частоты через ключ

2 и первый счетчик 3 связан с дешифрато ром

4. Выходы 5 и 6 дешифратора подключены к первому 7 и второму 8 триггерам, а выходы

9 и 10 — к первой 11 и второй 12 схемам ИЛИ.

Триггеры 7 и 8 через первую схему И 13 и вторую схему И 14 связа|ны:c третьей схемой

ИЛИ 15, нагруженной на блок 16 индикации.

Аппарат с магнитным носителем 17 подключен к блоку 18 разделения тактовых и кодовых импульсов, выход 19 которого связан со счетчиком 20, схемой И 21 и через блок 22 задержки с триггером 23. К другому входу этого же триггера подключен блок 24 задержки, а к выходу схемы И 21 — схема ИЛИ 25 ч последовательно соединенные блок 26 задержки, счетчик 27, триггер 28, схема И 29, блок 30 задержки, схема ИЛИ 31, связанная с выходом 32 дешифрато ра 4. ,В устройстве условно назовем счетчик 27— вторым счетчиком, счетчик 20 — третьим, блок

22 задержки — первым блоком, блок 26 — вторым, блок 30 — третьим, блок 24 задержки— четвертым, схему ИЛИ 31 — четвертой, схему

ИЛИ 25 — пятой, схему И 21 — третьей, схему И 29 — четвертой, триггер 23 — третьим и триггер 28 — четвертым триггером.

В исходном состоянии генератор 1 вырабатывает эталонную частоту, ключ 2 заперт, счетчики 3, 20 и 27 триггеры 7, 8, 23 и 28 установлены в нулевое положение. П ри посту плении информации с аппарата 17 тактовые импульсы, отделен|ные в блоке 18, попадают на счетчик 20. Последний тактовый импульс первого слова заполняет счетчик, и на его выходе появляется сигнал, .который открывает ключ 2. Через определенное время, задаваемое блоком 24 задержки, происходит сброс счетчика и переброс триггера 23. Схема

И 21 открывается для прохождения следующего тактового импульса. Через открытый ключ 2 сигнал с генератора 1 начинает поступать на вход счетчика 3. Тогда на выходах

5 и 9 дешифратора появляется сигнал, соответствующий нижнему и верхнему допускам на интервал времени между словами, а на выходах 6 и 10 — сигнал, соответствующий интервалам между фразами.

Следующий тактовый импульс (первый импульс второго слова) поступает через схему

И 21 и если интервал оказывается в но рме, то этот импульс не проходит через схему И

13, так как с триггера 7 не подается сигнал.

Если же интер вал не в норме, то через схему

4

И 13 проходит импульс в связи с тем, что поступают сигналы с триггеров 7 и 28. Это можно наблюдать на блоке 16 индикации.

Аналогичным образом работают и другие элементы схемы при контроле прохождения ф р аз.

Таким образом, за счет введения ко нтроля интервалов между словами и фразами сущесгвенно повышается качество контроля общей иноформации. Некоторая сложность описываемого устройства полностью оправдывается теми достаточно высокими качественными показателями, которые можно получить при контроле записываемой информации. Это очень важно, так как п ри выпадении хотя бы одного символа в фразе может цроизойпи сбой всей посылки.

Формула изобретения

Устройство для ко нтроля записи, вводимой в aninapar с магнитным носителем, содержащее генератор эталонной частоты и последовательно соединенные первый счетчик, дешифратор, первые и вторые схемы ИЛИ, триггеры, схемы И, третью схему ИЛИ и блок индикации, отличающееся тем, что, с целью повышения качества контроля общей записываемой информации с одновременным осуществлением контроля HHTQpвалов между словами и фразами, оно снабжено ключом, установленным между выходом генератора эталонной частоты и первым входом первого счетчика, последовательно соединенными блоком разделения тактовых и кодовых импульсов, первым блоком задержки, третьим и тоиггором и схемой И, вторыми блоком задержки и счетчиком, четвертыми триггером и схемой

И, третьим блоком задержки и четвертой схемой ИЛИ, соединенной с вторыми входами четвертого триггера и второго счетчика,,последовательно соединенными третьим счетчиком и чет|вертым блоком задержки, включенными между выходом блока разделения тактовых и кодовых импульсов и вторым входом ключа, а также пятой схемой ИЛИ, включенной между выходом третьей схемы И и третьим входом ключа, соединенным с вторым входом первого счетчика, при этом второй вход третьего счетчика связан с вторым входом третьего триггера, выход третьей схемы И вЂ” с вторыми входами первой и четвертой схем И, третий вход первой схемы И вЂ” с вгорым выходом четвертого триггера, второй вход пятой схемы ИЛИ вЂ” с вторым входом четвертой схемы ИЛИ, а аппарат с магнитным носителем подключен к входу блока разделения тактовых и кодовых импульсов.

Источники информации, п ринятые во внимание при экспертизе:

1. Хаяси Кэйдзи. Контроль записываемой информации в аппа|ратуре магнитной записи. — «Oki Ке,», 1970, т. 37, № 2, с. 100—

106.

2. Авт. св. Ке 418898, кл. G 11В 27/36, 1972 (прототип) .
