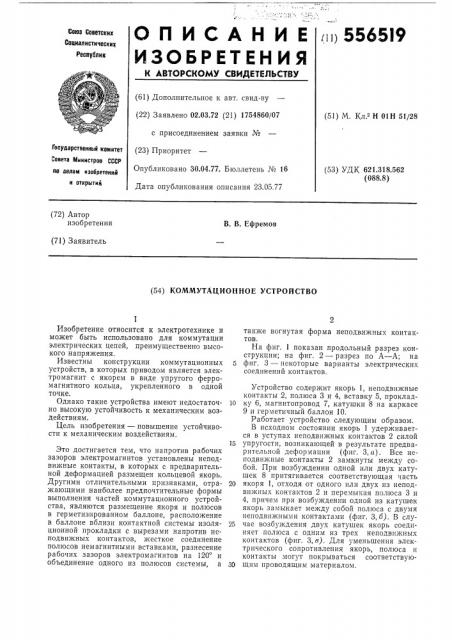

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 5565I9

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.03.72 (21) 1754860/07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.04.77. Бюллетень № 16

Дата опубликования описания 23.05,77 (51) М. Кл з Н 01 Н 51/28

Государственный комитет

Совета Министров СССР (53) УДК 621.318.562 (088.8) по лелем изобретений и открмти» (72) Автор изобретения

В. В. Ефремов (71) Заявитель (54) КОММУТАЦИОННОЕ УСТРОЙСТВО

Изобретение относится к электротехнике и может быть использовано для коммутации электрических цепей, преимущественно высокого напряжения.

Известны конструкции коммутационных устройств, в которых приводом является электромагнит с якорем в виде упругого ферромагнитного кольца, укрепленного в одной точке.

Однако такие устройства имеют недостаточно высокую устойчивость к механическим воздействиям.

Цель изобретения — повышение устойчивости к механическим воздействиям.

Это достигается тем, что напротив рабочих зазоров электромагнитов установлены неподвижные контакты, в которых с предварительной деформацией размещен кольцевой якорь.

Другими отличительными признаками, отражающими наиболее предпочтительные формы выполнения частей коммутационного устройства, являются размещение якоря и полюсов в герметизированном баллоне, расположение в баллоне вблизи контактной системы изоляционной прокладки с вырезами напротив неподвижных контактов, жесткое соединение полюсов немагнитными вставками, разнесение рабочих зазоров электромагнитов на 120 и объединение одного из полюсов системы, а также вогнутая форма неподвижных контактов.

На фиг. 1 показан продольный разрез конструкции; на фиг. 2 — разрез по А — А; на

5 фиг. 3 — некоторые варианты электрических соединений контактов.

Устройство содержит якорь 1, неподвижные контакты 2, полюса 3 и 4, вставку 5, проклад10 ку б, магнитопровод 7, катушки 8 на каркасе

9 и герметичный баллон 10.

Работает устройство следующим образом.

В исходном состоянии якорь 1 удерживается в уступах неподвижных контактов 2 силой

15 упругости, возникающей в результате предварительной деформации (фиг. З,а). Все неподвижные контакты 2 замкнуты между собой. При возбуждении одной или двух катушек 8 притягивается соответствующая часть

20 якоря 1, отходя от одного или двух из неподвижных контактов 2 и перемыкая полюса 3 и

4, причем при возбуждении одной из катушек якорь замыкает между собой полюса с двумя неподвижными контактами (фиг. 3, б). В слу25 чае возбуждения двух катушек якорь соединяет полюса с одним из трех неподвижных контактов (фиг. 3, в). Для уменьшения электрического сопротивления якорь, полюса и контакты могут покрываться соответствую30 щим проводящим материалом.

556519

Щелевые вырезы напротив контактов в прокладке б создают разрывы в напыляемом токопроводящем слое на поверхностях баллона

10 и прокладки. Соединение полюсов с помощью немагнитной вставки позволяет сделать конструкцию более жесткой и упрощает технологию изготовления.

Формула изобретения 10

1. Коммутационное устройство, содержащее управляющие электромагниты и кольцевой якорь из упругого ферромагнитного материала, отличающееся тем, что, с целью обес- 15 печения надежной коммутации электрических цепей в условиях больших внешних механических воздействий, напротив рабочих зазоров электромагнитов установлены неподвижные контакты, в которых с предварительной 20 деформацией установлен якорь.

2. Устройство по п. 1, отл ич а ю щееся тем, ITQ неподвижные контакты, якорь и полюса электромагнита помещены в герметизированный баллон.

3. Устройство по п. 2, отличающееся тем, что в баллоне вблизи контактной системы расположены изоляционные прокладки с вырезами напротив неподвижных контактов.

4. Устройство по п. 1, отличающееся тем, что полюса соединены немагнитными вставками.

5. Устройство по п. 1, отличающееся тем, что в нем установлены три электромагнита, рабочие зазоры которых разнесены на

120, и один полюс выполнен общим.

6. Устройство по п. 5, отл ич а ющееся тем, что щечки катушек электромагнитов выполнены эллипсообразными.

7. Устройство по п. 1, отличающееся тем, что поверхность неподвижного контакта, обращенная к якорю, выполнена вогнутой.

556519

Я AA g

Рь г.2
