(ii) 556522

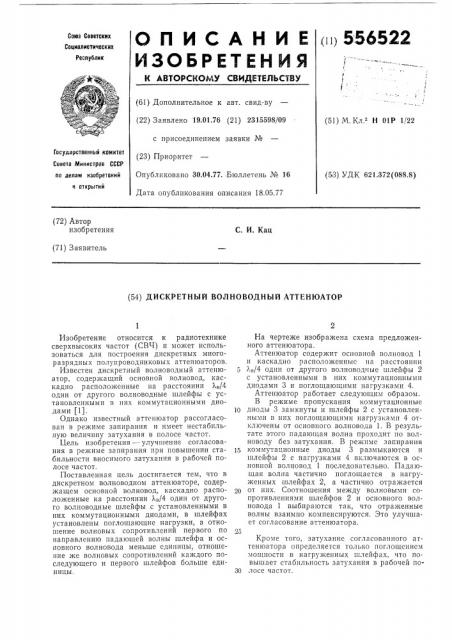

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресиублик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.01.76 (21) 2315598 09 с присоединением заявки № (23) Приоритет

Опубликовано 30.04.77. Бюллетень № 16

Дата опубликования описания 18.05.77 (51) М. Кл. Н 01Р 1/22

Государственный комитет

Совета .Министров СССР ло делам изобретений и открытий (53) УДК 621.372(088.8) (72) Автор изобретения

С. И. Кац (71) Заявитель (54) ДИСКРЕТНЫЙ ВОЛНОВОДНЫЙ АТТЕНЮАТОР

Изобретение относится к радиотехнике сверхвысоких частот (СВЧ) и может использоваться для построения дискретных многоразрядных полупроводниковых аттенюаторов.

Известен дискретный волноводный аттенюатор, содержащий основной вол новод, каскадно расположенные на расстоянии Х,/4 один от другого волноводные шлейфы с установленными в них коммутационными диодами (11.

Однако известный аттенюатор рассогласован в режиме запирания и имеет нестабильную величину затухания в полосе частот.

Цель изобретения — улучшение согласования в режиме запирания при повышении стабильности вносимого затухания в рабочей полосе частот.

Поставленная цель достигается тем, что в дискретном волноводном аттенюаторе, содержащем основной вол новод, каскадно расположенные на расстоянии Х,/4 один от другого волноводные шлейфы с установленными в них коммутационными диодами, в шлейфах установлены поглощающие нагрузки, а отношение волновых сопротивлений первого по направлению падающей волны шлейфа и основного волновода меньше единицы, отношение же волновых сопротивлений каждого последующего и первого шлейфов больше единицы.

На чертеже изображена схема предложенного аттенюатора.

Аттенюатор содержит основной волновод 1 и каскадно расположенныс на расстоянии .,/4 один от другого волноводные шлейфы 2 с установленными в них коммутационными диодами 3 и поглощающими нагрузками 4.

Аттенюатор работает следующим образом.

В режиме пропускания коммутационные

10 диоды 3 замкнуты и шлейфы 2 с установленными в них поглощающими нагрузками 4 отключены от основного волновода 1. В результате этого падающая волна проходит по волноводу без затухания. В режиме запирания

15 коммутационные диоды 3 размыкаются и шлейфы 2 с нагрузками 4 включаются в основной волновод 1 последовательно. Падающая волна частично поглощается в нагруженных шлейфах 2, а частично отражается от них. Соотношения между волновыми сопротивлениями шлейфов 2 и основного волновода 1 выбираются так, что отраженные волны взаимно компенсируются. Это улучшает согласование аттенюатора.

Кроме того, затухание согласованного аттенюатора определяется только поглощением мощности в нагруженных шлейфах, что повышает стабильность затухания в рабочей поЗО лосе частот.

556522

Составитель Е. Погиблова

Техред 3. Тарасова

Корректор Л. Орлова

Редактор Н. Суханова

Заказ 1056/16 Изд. № 398 Тира>к 992 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, >К-35, Раушская иаб., д. 4,5

Типографии, пр. Сапунова, 2

Сравнительные испытания данного аттенюатора с известным показали, что предложенный аттенюатор позволяет уменьшить неравномерность вносимого затухания (более 5%) в широкой полосе частот.

Формула изобретения

Дискретный волноводный аттенюатор, содержащий основной волновод, каскадно расположенные на расстоянии Хв/4 один от другого волноводные шлейфы с установленными в них коммутационными диодами, о т л и ч аю шийся тем, что, с целью улучшения согласования в режиме запирания при повышении стабильности вносимого затухания в рабочей полосе частот, в шлейфах установлены поглощающие нагрузки, а отношение волно5 вых сопротивлений первого по направлению падающей волны шлейфа и основного волновода меньше единицы, отношение же волновых сопротивлений каждого последующего и первого шлейфов больше единицы.

10 Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3.546.633, кл. 333-7, опубл. 1970.
