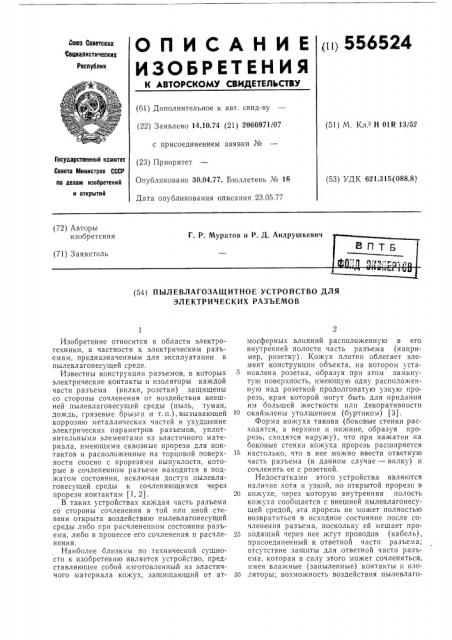

Изобретение относится к области электротехники, в частности к электрическим разьемам, предназначенным для эксплуатации в пылевлагонесущей среде.

Известны конструкции разъемов, в которых электрические контакты и изоляторы каждой части разъема (вилки, розетки) защищены со стороны сочленения от воздействия внешней пылевлагонесущей среды (пыль, туман, дождь, грязевые брызги и т. п.), вызывающей коррозию металлических частей и ухудшение электрических параметров разъемов, уплотнительными элементами из эластичного материала, имеющими сквозные прорези для контактов и расположенные на торцовой поверхности соосно с прорезями выпуклости, которые в сочлененном разъеме находятся в поджатом состоянии, исключая доступ пылевлагонесущей среды к сочленяющимся через прорези контактам (1, 2).

В таких устройствах каждая часть разъема со стороны сочленения в той или иной степени открыта воздействию пылевлагонесущей среды либо при расчлененном состоянии разьема, либо в процессе его сочленения и расчленения.

Наиболее близким по технической сущности к изобретению является устройство, представляющее собой изготовленный из эластиччого материала кожух, защищающий от атмосферных влияний расположенную в его внутренней полости часть разъема (например, розетку) . Кожух плотно облегает элемент конструкции объекта, на котором установлена розетка, образуя при этом замкнутую поверхность, имеющую одну расположенную над розеткой продолговатую узкую прорезь, края которой могут быть для придания им большей жесткости или декоративности

10 окаймлены утолщением (буртиком) (3).

Форма кожуха такова (боковые стенки расходятся, а верхние и нижние, образуя прорезь, сходятся наружу), что при нажатии на боковые стенки кожуха прорезь расширяется

15 настолько, что в нее можно ввести ответную часть разъема (в данном случае — вилку) и сочленить ее с розеткой.

Недостатками этого устройства являются наличие хотя и узкой, но открытой прорези в

20 кожухе, через которую внутренняя полость кожуха сообщается с внешней пылевлагонесущей средой, эта прорезь не может полностью возвратиться в исходное состояние после сочленения разъема, поскольку ей мешает про25 ходящий через нее жгут проводов (кабель), присоединенный к ответной части разъема; отсутствие защиты для ответной части разьема, которая в силу этого может сочленяться, имея влажные (запыленные) контакты и изо30 ляторы; возможность воздействия пылевлаго556524

65 несущей среды на контакты и изоляторы частей разъемов через широко раскрытую в процессе сочленения и расчленения прорезь кожуха.

Цель изобретения — повышение эксплуатационной надежности устройства.

Это достигается тем, что пылевлагозащитное устройство для электрических разъемов, состоящее из охватывающего одну из частей разъема, например вилку, эластичного кожуха в виде крышки с гибким фланцем и продольной прорезью с утолщенными краями и с эластичной прокладкой, прикрепленной к одной из ее стенок снабжено аналогичным упомянутому кожухом, обхватывающим другую часть разъема, при этом в краях прорези каждого кожуха установлен пружинящий элемент, удерживающий прорезь в сомкнутом состоянии.

На фиг. 1 показано предлагаемое устройство, поперечный разрез; на фиг. 2 изображен разрез по А — Л на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1 (штрих-пунктирной линией показано изменение конфигурации прорези кожуха при сочленении).

В описываемом примере устройство применено для защиты от воздействующей со стороны сочленения пылевлагонесущей среды вилки и розетки разъема, сочленяемого при электрическом соединении двух объектов.

Устройство состоит из кожуха 1, установленного на вилке 2, которая закреплена на объекте 3, н сопрягаемого с ним кожуха 4, установленного на закрепленном на объекте 5 корпусе б, в котором перемещается розетка 7.

Каждый кожух 1, 4 выполнен из эластичного водонепроницаемого материала (например, резины) в виде крышки с гибким, уплотняющим стык с объектом фланцем 8 и имеет по контуру складку 9 для уменьшения натяга материала при работе кожуха. Средняя часть кожуха имеет утолщение 10, в котором установлен пружинящий элемент 11, слегка выгнутый наружу по отношению к прорези 12, удерживающий прорезь в сомкнутом положении, когда разъем расчленен.

Прорезь 12 расположена против контактного поля части разъема. Размеры прорези таковы, что при ее разомкнутом положении через нее проходит сочленяемая часть разъема (в данном случае розетка).

К пружинящему элементу 11 присоединены движки 13 и 14, служащие для передачи усилия, размыкающего прорезь 12. Движок

13 крепится к объекту винтом 15 и имеет паз

16, в пределах которого может перемещаться относительно объекта. Движок 14 в данном случае крепится к объекту винтом 17 неподвижно и является упором. Прорезь 12 уплотнена эластичной прокладкой 18, прикрепленной к одной из стенок прорези. Материал прокладки взят для лучшего заполнения прорези более эластичным, чем материал кожуха. На поверхности прокладки 18 по ее периметру выполнен выступ (выступы), входящий

ЗО

50 при сомкнутой прорези 12 в ответную выемку на другой стенке прорези 12. Каждый кожух

1, 4 на утолщенной части 10 имеет сопрягаемые поверхности.

Работа устройства заключается в следующем.

При расчлененном разъеме прорези 12 сомкнуты и уплотнены эластичной прокладкой

18, что препятствует доступу к нему пыли и влаги. При сочленении разъема объекты 3 и

5 сближаются, при этом при помощи движков

13 и 14, улавливаемых направляющими 19 объекта, совмещаются прорези 12 в кожухах

1 и 4. После этого сопрягаемые поверхности утолщенной части 10 кожухов 1 и 4 плотно смыкаются с усилием, препятствующим доступу влаги (пыли) к сочленяемым частям разъема. Далее производится одновременное нажатие на движки 13, при этом пружинящий элемент 11 изгибается наружу, размыкая.прорезь 12. Прокладка 18 изгибается вместе со стенкой прорези, к которой она прикреплена.

В образовавшуюся полость вводится розетка

7 и сочленяется с вилкой 2. Такое положение сохраняется до тех пор, пока сочленен разьем. После расчленения движки 13 освобождаются, пружинящий элемент 11 возвращается в исходное положение, смыкая прорезь 12. 3атем снимается усилие, прижимающее сопрягаемые поверхности кожухов 1 и 4 друг к другу, и объекты могут быть разъединены.

Преимущество изобретения состоит в том, что части разъемов, выходящие на внешнюю поверхность объектов, защищаются от воздействия пылевлагонесущей среды при всех возможных операциях с разъемом — в процессе сочленения и расчленения, в сочлененном и расчлененном состоянии разъема, — а следовательно, увеличивается сохранность и надежность включающих эти разъемы электрических систем, на которые могли бы повлиять ухудшившиеся вследствие воздействия пылевлагонесущей среды электрическая прочность и электрическое сопротивление изоляции разъемов. Кроме того, благодаря уменьшению возможности коррозии металлических частей и контактов собственно разъема увеличивается срок службы разъема, его долговечность, сохраняемость, надежность, интервалы между регламентными проверками.

Формула изобретения

Пылевлагозащитное устройство для электрических разъемов, состоящее из обхватывающего одну из частей разъема, например вилку, эластичного кожуха в виде крышки с гибким фланцем и продольной прорезью с утолщенными краями и с эластичной прокладкой, прикрепленной к одной из ее стенок, отлич а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, оно снабжено аналогичным упомянутому кожухом, обхватывающим другую часть разъема, при этом в краях прорези каждого кожуха установлен

556524 пружинящий элемент, удерживающий прорезь в сомкнутом состоянии.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1189604, кл. 21с 22, 1964.

2. Патент США № 3096132, кл. 339-36, 1970.

3. Патент США № 3639886, кл. 339-36, 1972.
