««ц 5,56552

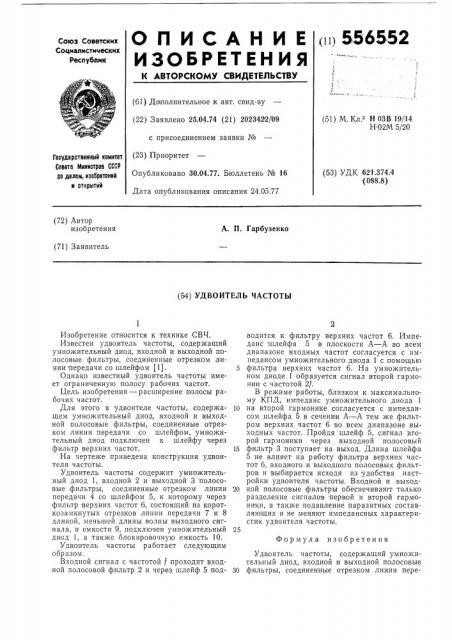

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.04.74 (21) 2023422/09 с присоединением заявки № (23) Приоритет
Опубликовано 30.04.77. Бюллетень № 16
Дата опубликования описания 24.05,77 (51) М. Кл Н ОЗВ 19/14
Н 02М 5/20
Государственный комитет
Совета Министров СССР ео делам., изооретений н открытий (53) УДК 62 1.374.4 .(088.8) (72) Автор изобретения
А. П. Гарбузенко (71) Заявитель (54) УДВОИТЕЛЬ ЧАСТОТЫ
Изобретение относится к технике СВЧ.
Известен удвоитель частоты, содержащий умножительнв и диод, входной и выходной полосовые фильтры, соединенные отрезком линии передачи со шлейфом (1).
Однако известный удвоитель частоты имеет ограниченную полосу рабочих частот.
Цель изобретения — расширение полосы рабочих частот.
Для этого в удвоителе частоты, содержащем умножительный диод, входной и выходной полосовые фильтры, соединенные отрезком линии передачи со шлейфом, умножительный диод подключен к шлейфу через фильтр верхних частот.
На чертеже приведена конструкция удвоителя частоты.
Удвоитель частоты содержит умножительный диод 1, входной 2 и выходной 3 полосовые фильтры, соединенные отрезком линии передачи 4 со шлейфом 5, к которому через фильтр верхних частот 6, состоящий из короткозамкнутых отрезков линии передачи 7 и 8 длиной, меньшей длины волны выходного сигнала, и емкости 9, подключен умножительный диод 1, а также блокировочную емкость 10.
Удвоитель частоты работает следующим образом.
Входной сигнал с частотой f проходит входной полосовой фильтр 2 и через шлейф 5 подводится к фильтру верхних частот 6. Импеданс шлейфа 5 в плоскости А — А во всем диапазоне входных частот:согласуется с импедансом умножительного диода 1 с помощью
5 фильтра верхних частот 6. На умножительном диоде 1 образуется сигнал второй гармонии с частотой 2f.
В режиме работы, близком к максимальному КПД, импеданс умножительного диода 1
l0 на второй гармонике согласуется с импедансом шлейфа 5 в сечении А — А тем же фильтром верхних частот 6 во всем диапазоне выходных частот. Пройдя шлейф 5, сигнал второй гармоники через выходной полосовый
15 фильтр 3 поступает на выход. Длина шлейфа
5 не влияет на работу фильтра верхних частот 6, входного и выходного полосовых фильтров и выбирается исходя из удобства настройки удвоителя частоты. Входной и выход20 ной полосовые фильтры обеспечивают только разделение сигналов первой и второй гармоники, а также подавление паразитных составляющих и не меняют импедансных характеристик удвоителя частоты.
Формула изобретения
Удвоитель частоты, содержащий умножительный диод, входной и выходной полосовые
30 фильтры, соединенные отрезком линии пере556552
Составитель А. Кузнецов
Редактор Н. Суханова Техред 3. Тарасова Корректоры Н. Аук и Л, Денискина
Заказ 1052/16 Изд. № 394 Тираж 1077 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 дачи со шлейфом, отличающийся тем, что, с целью расширения полосы рабочих
Г
I
I
1
1
1
1
1
I
8 к.
l
L частот, умножительный диод подключен к шлейфу через фильтр верхних частот, ) 7
1
1
1 I ".
