Способ сварки углеродистой и марганцовистой сталей

Способ сварки углеродистой и марганцовистой сталей

Иллюстрации

Показать все

Реферат

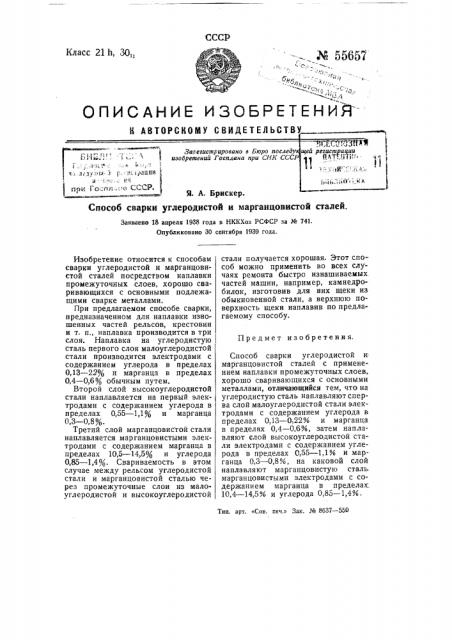

Класс 21h, 30» № 55657 ( т" бн -.,- . " --л

° . 4 в с1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Способ сварки углеродистой и марганцовистой сталей.

Заявлено 18 апреля 1938 года в НККХоз РСФСР за № 741.

Опубликовано 30 сентября 1939 года.

Предмет изобретения.

Твп. арт. «Сов. печ.» Зак. ¹ 8637 — 550

Изобретение относится к способам сварки углеродистой и марганцовистой сталей посредством наплавки промежуточных слоев, хорошо сваривающихся с основными подлежащими сварке металлами.

При предлагаемом способе сварки, предназначенном для наплавки изношенных частей рельсов, крестовин и т. п., наплавка производится в три слоя. Наплавка на углеродистую сталь первого слоя малоуглеродистой стали производится электродами с содержанием углерода в пределах

0,13 — 22% и марганца в пределах

0,4 — О,ба% обычным путем.

Второй слой высокоуглеродистой стали наплавляется на первый электродами с содержанием углерода в пределах 0,55 — 1,1% и марганца

0,3 — 0,8%.

Третий слой марганцовистой стали наплавляется марганцовистыми электродами с содержанием марганца в пределах 10,5 — 14,5% и углерода

0,85 — 1,4%. Свариваемость в этом случае между рельсом углеродистой стали и марганцовистой сталью через промежуточные слои из малоуглеродистой и высокоуглеродистой стали получается хорошая. Этот способ можно применить во всех случаях ремонта быстро изнашиваемых частей машин, например, камнедробилок, изготовив для них щеки из обыкновенной стали, а верхнюю поверхность щеки наплавив по предлагаемому способу.

Способ сварки углеродистой и марганцовистой сталей с применением наплавки промежуточных слоев, хорошо сваривающихся с основными металлами, отличающийся тем, что на углеродистую сталь наплавляют сперва слой малоуглеродистой стали электродами с содержанием углерода в пределах 0,13 — 0,22% и марганца в пределах 0,4 — 0,6%, затем наплавляют слой высокоуглеродистой стали электродами с содержанием углерода в пределах 0,55 — 1,1% и марганца 0,3 — 0,8%, на каковой слой наплавляют марганцовистую сталь. марганцовистыми электродами с содержанием марганца в пределах.

10,4 — 14,5% и углерода 0,85 — 1,4%.
