Л 5 )6@) Класс 21с, 65н

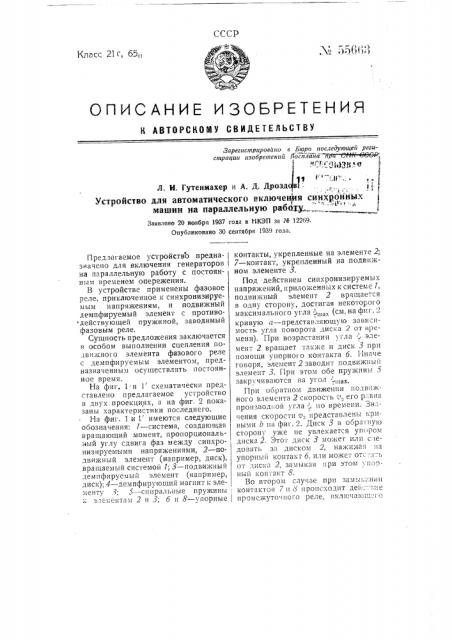

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТBY

Зарегиснтрировано в Бюро последующей региЮ- —.;

-" - - - 01дЗИ < и

Л. И. Гутенмахер и А. Д. Дрозд s ;

Устройство для автоматического включен я синхронных машин на параллельную работу., Заявлено 20 иоября 1937 года в г1КЭП за K 12269.

Опубликовано 30 сентября 1939 года.

Предлагаемое устройство предна ° значено для включения генераторов на параллельную работу с постоянным временем опережения.

В устройстве применены фазовое реле, приключенное к синхронизируемым напряжениям, и подвижный демпфируемый элемент с противо действующей пружиной, заводимый фазовь1м реле.

Сущность предложения заключается в особом выполнении сцепления подвижного элемента фазового реле с демпфируемым элементом, предназначенным осуществлять постоянное время.

На фиг. 1 и 1 схематически представлено предлагаемое устройство в двух проекциях, а на фиг. 2 показаны характеристики последнего.

На фиг. 1 и 1 имеются следующие обозначения: 7 — система, создающая вращающий момент, пропорциональный углу сдвига фаз между синхронизируемыми напряжениями, 2 — подвижный элемент (например, диск), вращаемый системой 1; 3 — подвижный демнфируемый элемент (например, диск); 4 — демпфирующий магнит к элементу .s; 5 — c11 ирал ьн ые пружины элементам 2 и 3; б н 8 — упорные контакты, укрепленные на элементе 2-„.

7 †конта, укрепленный на подвижном элементе 3.

Под действием синхронизируемых напряжений, приложенных к системе 1, подвижный элемент 2 вращается в одну сторону, достигая некоторого максимального угла сна,, (см. на фнг. 2 кривую а — представляющую зависимость угла поворота диска 2 от времени). При возрастании угла элемент 2 вращает также и диск 3 прн помощи упорного контакта б. Иначе говоря, элемент 2 заводит подвижный элемент 3. При этом обе пруж11ны 5 закручиваются на угол

При обратном движении подвижного элемента 2 скорость т,, его р;.:вна про«ввод;ой угла но времени. Зн;-.чения скорости н представлены кривыми b на фиг. 2. Диск 3 в обратную сторону уже не увлекается упором диска 2. Зтот диск 3 можег или следовать за диском 2, нажимая «а упорный контакг б. или может отс ..,г.-ь от;iHcf

1 Во втором случае при замы ;-.нни контактов 7 и 8 происходит дей ";"ие промежуточного реле, вкгнсчаю пего силовой выключатель. Вообще же включение силового выключателя может производиться как при размыканип контактов б и 7, так и при замыкании контактов 7 и 8.

H;à÷åñòâå систем 1 и 2, представлягощих в общем случае фазовое реле, можно применить целый ряд устройств, например, индукционное реле напряжения, электромагнитное реле напряжения и др. В случае применения индукционного реле напряжения, вращающий момент которого пропорционален квадрату напряжения, можно специально устроенными прорезами или изменением формы диска получить линейнук зависимость вращаюн его момента от угла сдвига фаз между синхронизируемыми напряжениями. Подобные прорезы часто выполняются у обычных реле напряжения или тока.

В качестве демпфера 4 можно применить магнитную систему или воздупшый успокоитель.

Для ограничения величины разно ти частот при включении можно применить любое фазовое реле или реле напряжения, так сблокированное с устройством, что включение силового выключателя происходит только в том случае, если фазовое реле сработает раньше реле опережения.

Такие схемы блокировки широко извесп-.ы.

Предмет изобретения. !

1. Устройство для автоматического включения синхронных машин на параллельную работу, состоящее из ! фазового реле, приключенного к синхронизируемым напряжениям, и подвижного демпфируемого элемента с противодействующей пружиной, заводимого фазовым реле, отличающееся тем, что замыкание контактов указанного устройства происходит при обратном движении фазового реле и демпфируемого элемента в момент, когда скорость движения по следнего становится меньше скорости движения фазового реле.

2. Форма выполнения устройства по и. 1, отличающаяся тем, что на подвижном элементе фазового реле укреплены два контакта, между которыми находится контакт подвижного демпфируемого элемента.

3. Применение в устройстве по пп. 1 и 2 в качестве фазового реле любого реле напряжения, приключенного к синхронизируемым напряжениям.

4. Применение в устройстве по пп. 1, 2, 3 в качестве подвижной демпфируемой системы металлического диска или обмотки в поле электромагнита или постоянного магнита.

5. Применение в устройстве по пп. 1, 2, 3 в качестве подви>кной демпфируемой системы воздушного или жидкостного успокоителя.

K авторскогу свидетельству Л. И. 1 ттенюхера и Л. Д. Дроздова, 55668 сриг2
