Способ измерения поперечного распределения в пучках заряженных частиц

Способ измерения поперечного распределения в пучках заряженных частиц

Иллюстрации

Показать все

Реферат

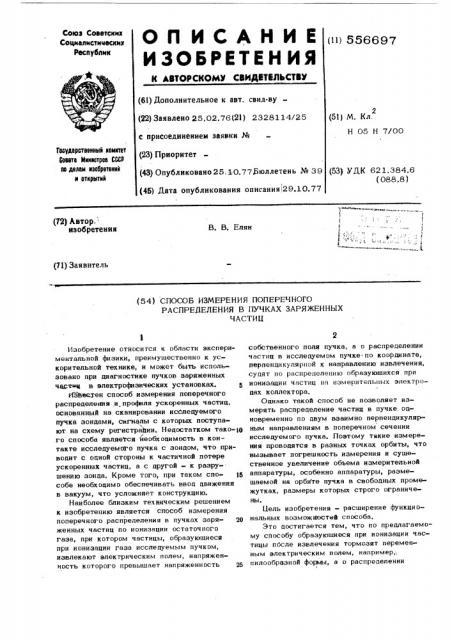

Союз Советских

Социалистических

Республик

О П И С А H И E в взвеяв

ИЗОБРЕТЕН ИЯ

К етОРСКОМЮ СВИДатЕДЬСте (61) Дополнительное к авт. свил-ву(22) Заявлено 25.02.76(21) 2328114/25 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.10.775юллетень № 39 (45) Дата опубликования описания, 29.10.77 (51) М. Кл.

Н 05 Н 7/00

Государственный номнтет

Совета Мнннотров СИР оо делам нзобретвннй н открмтнй (53) УДК 621.384.6 (088.8) (72) Лвтор.: изобретения

В. В. Елян (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ПОПЕРЕЧНОГО

РАСПРЕДЕЛЕНИЯ B ПУЧКАХ ЗАРЯЖЕННЫХ

ЧАСТИЦ

Изобретение относится к области экспериментальной физики, преимущественно к ускорительной технике, и может быть использовано при диагностике пучков заряженных чагтц в электрофизических установках.

Иэвеатен способ измерения поперечного распределения и профиля ускоренных частиц, основанный на сканировании исследуемого пучка зондами, сигналы с которых поступают на схему регистраЬии. Недостатком тако-щ го способа являешься необхоцимость в контакте исследуемого пучка с зондом, что приводит с одной стороны к частичной потере ускоренных частиц, а с другой - к разрушению эонца. Кроме того, при таком спо- 1к собе необхоцимо обеспечивать ввод движения в вакуум, что усложняет конструкцию.

Наиболее близким техническим решением к изобретению является способ измерения поперечного распределения в пучках заря- 20 женных частиц по ионизации остаточного газа, при котором частицы, образующиеся при ионизации газа исследуемым пучком, извлекают электрическим полем, напряжен» ность которого превышает напряженность 25 собственного поля пучка, a o распределении частиц в исследуемом пучке по координате, перпендикулярной К направлению извлечения, судят по распределению образующихся при иониэации частиц на измерительных электродах коллектора.

Однако такой способ не позволяет измерять распределение частиц в пучке одновременно по двум взаимно перпендикулярным направлениям в поперечном сечении исследуемого пучка. Поэтому такие измерения проводятся в разных точках орбиты, что вызывает погрешность измерения и существенное увеличение объема измерительной аппаратуры, особенно аппаратуры, размещаемой на орбите пучка в свободных промежутках, размеры которых строго ограничены.

Цель изобретения - расширение функциональных возможностей способа.

Это цостигается тем, что по предлагаемому способу образующиеся при ионизации частицы после извлечения тормозят переменным электрическим полем, например,, пилообразной формы, а о распределении

556697 кorо поля.!

Составитель Е, Громов

Редактор Т. Рыбалова Техред С. еда Корректор С. камалова

Заказ 3372/6 Тираж 1003 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

223035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 частиц в исследуемом пучке по координате, параллельной к направлению извлечения, судят по зависимости числа извлеченных час тиц о т вели чины тормозящего алектричесПри этом используют однозначное соответствие между положением возникающих при ионизации электронов и их внергией, существующее в однородном извлекающем поле. Время изменения тормозящего поля должно быть существенно больше времени пролета электронов до измерительных электродов коллектора.

Таким образом, использование нредлагаемого способа измерения поперечного распределения в пучках заряженных частиц обеспечивает по сравнению с сушествуиндими спо- щ собами расширение функциональных возможностей, TBK как позволяет одновременно полу чать информацию о распределении в двух взаимно перпендикулярных направлениях.

Ф ормула изобретения

Способ измерения поперечного распределения в пучках заряженных частиц an ионизации остаточного газа, при котором частицы, образующиеся при ионизации газаисследуемым пучком, извлекают электрическим полем, напряженность которого превышает напряженность собственного поля пучка, а о распределении частиц в исследуемом пучке по координате, перпендикулярной к направлению извлечения, судят по распределению образующихся при ионизации частиц на измерительных электродах коллектора, отличающийся тем, что, с целью расширения функциональных возмож-, ностей, образующиеся при ионизация. частицы после извлечения тормозят переменным электрическим полем, например, пилообразной формы, а о распределении частиц в исследуемом пучке по координате, параллель ной направлению:,-извлечения, судят по зависимости числа извлеченных частиц от величины тормозящего электрического поля,
