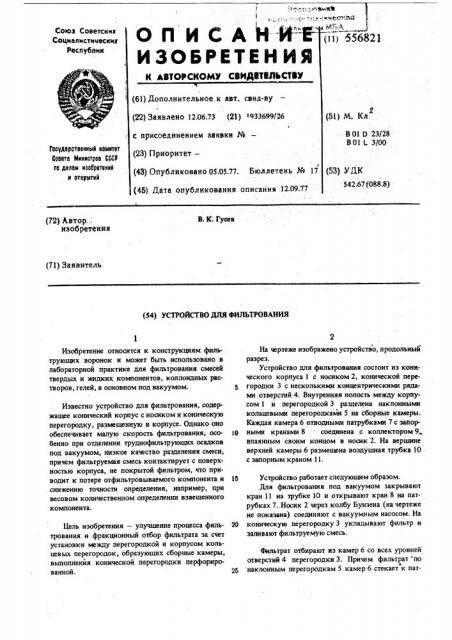

ОП ИСА

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11) 556821

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополнительное к авт. свид-ву

I (22) Заявлено 12.06.73 (21) т 933699/26 (51) М. Кл.

Я с присоединением заявки №вЂ” (23) Приоритет—

I (43) Опубликовано 05.05.77. Бюллетень № 17

В 01 0 23/28

В01 1 3/00

Гасударственный комитет

Совета Министров СССР по делам изооретеннй н открытий (53) УДК

542.67 (088.8) (4б) Дата .опубликования. описания 12.09.77

В. К. Гусев (72) Автор..; изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИЛЬТРОВАНИЯ

Изобретение относится к конструкциям филь- . трующих воронок и может быть использовано в лабораторной практике для фильтрования смесей твердых и жидких компонентов, коллоидных растворов, гелей, в основном под вакуумом.

Известно устройство для фильтрования, содержащее конический корпус с носиком и коническую перегородку, размещенную в корпусе. Однако оно обеспечивает малую скорость фильтрования, особенно при отделении труднофильтрующих осадков под вакуумом, низкое качество разделения смеси, причем фильтруемая смесь контактирует с поверхностью корпуса, не покрытой фильтром, что приводит к потере отфильтровываемого компонента и снижению точности определения, например, при весовом количественном определении взвешенного компонента.

Цель изобретения — улучшение процесса фильтрования и фракционный отбор фильтрата за счет установки между перегородкой и корпусом коль.цевых перегородок, образующих сборные камеры, вьтолненйя конической перегородки перфорированной.

На чертеже изображено устройство, продольный разрез.

Устройство для фильтрования состоит из конического корпуса 1 с носиком 2, конической перегородки 3 с несколькими концентрическими рядами отверстий 4. Внутренняя полость между корпусом 1 и перегородкой 3 разделена наклонными кольцевыми перегородками 5 на сборные камеры.

Каждая камера 6 отводными патрубками 7 с запорными кранами 8 соединена с коллектором 9„ впаянным своим концом в носик 2. На вершине верхней камеры 6 размещена воздушная трубка 10 с запорным краном 11.

1о Устройство работает следующим образом.

Для фильтрования под вакуумом закрывают кран 11 на трубке 10 и открывают кран 8 на патрубках 7..Носик 2 через колбу Бунзена (на чертеже не показана) соединяют с вакуумным насосом. На

20 коническую перегородку 3 укладывают фильтр и заливают фильтруемую смесь.

Фнльтрат отбирают иэ камер 6 со всех уровней отверстий 4 перегородки 3. Причем фильтрат по наклонным перегородкам 5 камер 6 стекает к пат556821

Формула изобретения

Составитель А. Тарасов

ТехРед А. Демьянова

Редактор О.Филиппова.

Корректор Д. Мельниченко

Заказ 1080/40 ., Тираж 947 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 рубкам 7, попадает в коллектор 9, затем в.носик 2 и далее в колбу Бунзена.

При достижении уровнем фильтруемой смеси .верхнего края верхнего ряда отверстий 4перекрывают. 5 кран 8 на верхнем патрубке7, отсоединяя таким об азом от вакуума верхнюю камеру 6. Таким же р з . образом последовательно перекрывают кран 8 на патрубках 7 нижних камер 6 до полного удаления фильтрата и осушения осадка. Для фильтрования под нормальным давлением открывают воздушный кран 11 и все краны 8 на патрубках 7.

Устройство дпя фильтрования, содержащее конический корпус с носиком и коническую перегородку, размещенную в корпусе, о т л и ч а юще е с я тем, что, с целью улучшения процесса фильтрования и фракционного отбора фильтрата, устройство снабжено кольцевыми перегородками, установленными между конической перегородкой и корпусом и образующими сборные карманы, а коническая перегородка выполнена перфорированной.
