Реферат



М 55686

Класс 31 Ь, 9„, I

4

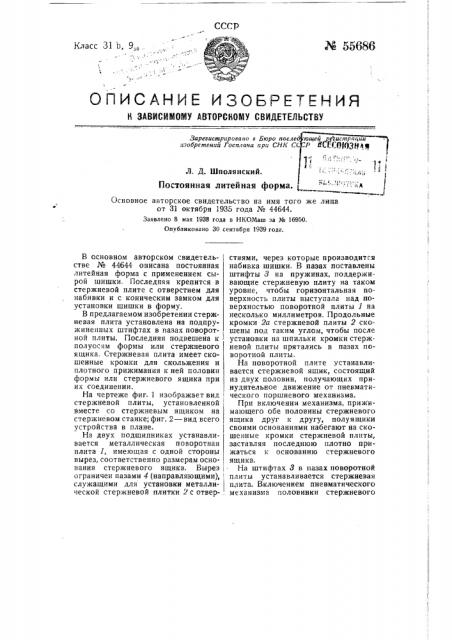

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро после изобретений Госплана при СНК C

Л. Д. Шполянский.

Постоянная литейная форма. 1

Основное авторское свидетельство на имя того же липа от 31 октября 1935 года № 44б44.

Заявлено 8 мая 1938 года в НКОМаш за No 16950.

Опубликовано 30 сентября 1939 года. вания стержневого ящика. Вырез Ha штифтах 8 в пазах поворотной ограничен пазами 4 (направляющими), плиты устанавливается стержневая служащими для установки металли- плита. Включением пневматического ческой стержневой плитки 2 с отвер-, механизма половинки стержневого

В основном авторском свидетель- сТВе № 44644 описана постоянная литейная форма с применением сырой шишки. Последняя крепится в стержневой плите с отверстием для набивки и с коническим замком для установки шишки в форму.

В предлагаемом изобретении стержневая плита установлена на подпружиненных штифтах в пазах поворотной плиты. Последняя подвешена к полуосям формы или стержневого ящика. Стержневая плита имеет скошенные кромки для скольжения и плотного прижимания к ней половин формы или стержневого ящика при их соединении.

На чертеже фиг. 1 изображает вид! стержневой плиты, установленной вместе со стержневым ящиком на стержневом станке; фиг. 2 — вид всего устройства в плане.

На двух подшипниках устанавливается металлическая поворотная плита 1, имеющая с одной стороны вырез, соответственно размерам осно-, стиями, через которые производится набивка шишки. В пазах поставлены штифты 3 на пружинах, поддерживающие стержневую плиту на таком уровне, чтобы горизонтальная поверхность плиты выступала над поверхностью поворотной плиты 1 на несколько миллиметров. Продольные кромки 2а стержневой плиты 2 скошены под таким углом, чтобы после установки на шпильки кромки стержневой плиты прятались в пазах поворотной плиты.

На поворотной плите устанавливается стержневой ящик, состоящий из двух половин, получающих принудительное движение от пневматического поршневого механизма.

При включении механизма, принимающего обе половины стержневого ящика друг к другу, полу ящики своими основаниями набегают на скошенные кромки стержневой плиты, заставляя последнюю плотно прижаться к основанию стержневого ящика.

Фиг. 1

Фиг. 2 ящика набегают на стержневую плиту; одновременно плита вместе с ящиком поворачивается на 180 .

Через отверстия, устроенные в стержневой плите, производится набивка шишек (вручную или сжатым воздухом). После набивки шишки поворотная плита поворачивается вместе с закрытым ящиком на 180 в первоначальное положение, после чего полуящики разводятся. Стержневая плита с набитыми в нее шишками, свободно лежащая на шпильках, снимается со станка.

При помощи описанного устройства упрощается ввод сырых шишек в металлическую форму и прижим стержневой плиты к основанию постоянной формы.

Предмет изобретения.

Форма выполнених постоянной литейной формы по авторскому свидетельству № 44644, отличающаяся тем что стержневая плита 2 для набивки шишек и для установки их в форму установлена на подпружиненных штифтах 8 в пазах 4 подвешенной к полуосям формы или стержневого ящика поворотной плиты 1 и имеет скошенные кромки 2а для скольжения и плотного прижимания к ней половин формы или стержневого ящика при их соединении.

Тли. арт. «Сов. Печ.», зак. № 8637 — 500
