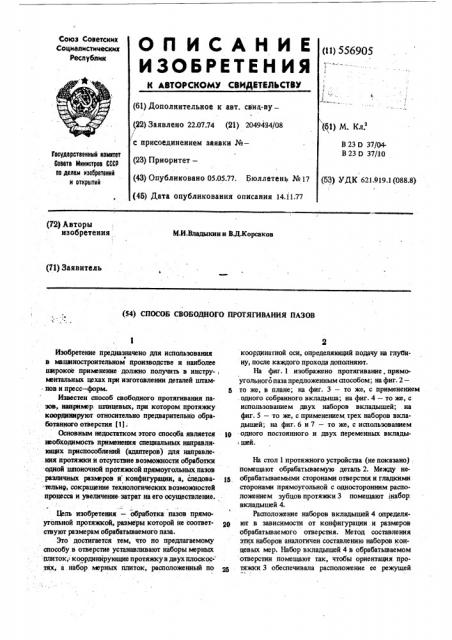

Союз Советских
Социалистических республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (!!) 55б9Р5 (61) Дополнительное к авт. свид-ву—
E (22) Заявлено 22.07.74 (2!) 2049494/08
i
I с присоединением заявки №g!) М. Кл.
В 23 О 37/04В23 D 37/10
Государственный комитет
6овота Министров СССР
IIo делам иэаоретений н открытий (23) Приоритет— (43) Опубликовано 05.05.77. Бюллетень ¹1} (53) УДК 621.919.1 (088.8) (46) Дата опубликования описания 14.11.77 (72) Авторы изобретения
М.И.Владыкин и ВД.Корсаков (7l) Заявитель (54) СПОСОБ СВОБОДНОГО ПРОТЯГИВАНИЯ ПАЗОВ
Изобретение предназначено дпя использования в машиностроительном производстве и наиболее широко применение должно получить в инстру- ментальных цехах при изготовлении деталей штам- пов и пресс — форм. б
Известен способ свободного протяпвания пазов, например. шлицевых, при котором протяжку координируют относительно предварительно обработанного отверстия (1);
Основным недостатком этого способа является 1е необходимость применения специальных направляющих приспособлений (адаптеров) для направления протяжки и отсутствие воэможности обработки одной шпоночной протяжкой прямоугольных пазов различных размеров a конфигурации, а, следова- 1в. тельно, сокращение технологических возможностей процесса и увеличение затрат на его осуществление.
Цель изобретения — обработка пазов прямоугольной протяжкой, размеры которой не соответ- щ ствуют размерам обрабатываемого паза.
Это досппается тем, что по предлагаемому способу в отверстие устанавливают наборы мерных Плиток, координирующие протяжку в двух плоское= тях, а набор мерных плиток, расположенный по
2 координатной оси, определяющий подачу на глубину, после каждого прохода дополняют.
На фиг. 1 изображено протягивание. прямоугольного паза предложенным способом; на фиг. 2— то же, в плане; на фиг. 3 — то же, с применением . одного собранного вкладыша; на фиг, 4 — то же, с использованием двух наборов вкладышей; на фиг. 5 — то же, с применением трех наборов вкладышей; на фиг. 6 и 7 — то же, с использованием одного постоянного и двух переменных вкладышей.
На стол 1 протяжного устройства (не показано) помещают обрабатьваемую деталь 2. Между необрабатьваемыми сторонами отверстия и гладкими сторонами прямоугольной с односторонним расположением зубцов протяжки 3 помещают набор, вкладышей 4.
Расположение наборов вкладышей 4 определяют в зависимости от конфигурации.и размеров обрабатываемого отверстия. Метод составления этих наборов аналогичен составлению наборов концевых мер, Набор вкладышей 4 в обрабатываемом отверстии помещают так, чтобы ориентация протяжки 3 обеспечивала расположение ее режущей
556905 части в плоскости обрабатываемого элемента отверстия.
После установки протяжки 3 в обрабатываемом отверстии ее хвостовик закрепляют в тяговом патроне (не показан) и методом свободного протягивания срезают слой припуска с поверхности обрабатываемого элемента на величину а.
Процесс повторяют до получения заданного размера отверстия, На фиг. 3 показана схема протягивания с применением одного набопа вкладышей, где по мере. увеличения данины отверстия вкладыш 4 увепичивают на толщину снимаемого слоя а за один проход протяжки.
На фиг. 4 дана схема протягивания с применением двух наборов вкладышей. Один собирают как в предыдущем случае, а другой не изменяют, его размер на время снятия всего припуска постоянен.
На фиг. 5 показана схема протягивания с применением трех наборов вкладышей, одного переменного и двух постоянных.
На фиг. 6 и 7 представлена схема протягивания с применением трех наборов вкладышей, где один
4 постоянный для снятия всего припуска, а два вкладыша собирают для каждого прохода протяжки, причем один из них увеличивают, а другой уменьшают на равную величину.
Формула изобретения, 1. Способ свободного протягивания пазов, например шлицевых, при котором протяжку координируют относительно предварительно обработанного отверстия, отличающийся тем, что, с целью обработки пазов прямоутольной протяжкой, размеры которой не соответствуют размерам обрабатываемого паза, в отверстие устанавливают наборы мерных плиток, координирующие протяжку в двух
15 плОскостях.
2. Способно п. 1, о тли ча ющийс я тем, что после каждого прохода дополняют набор мерных плиток, расположенный по координатной оси, oIIределяющей подачу на глубину.
Источники нформации, принятые во внимание при экспертизе: 1. Канев П. Г. "Протяжные работы". Профтехиздат, 1961, стр. 182.
