Реферат

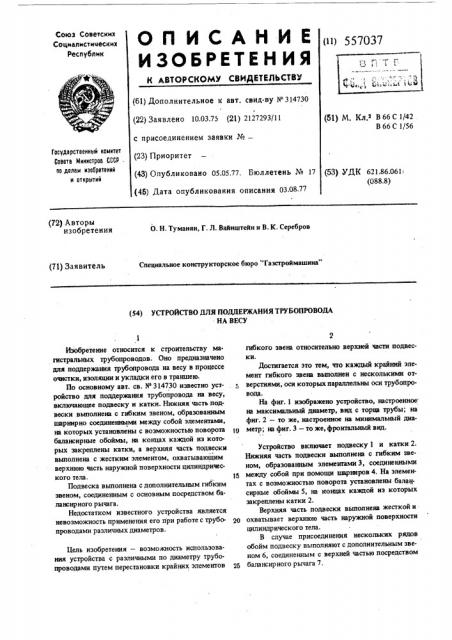

Союз Советских

Социалистических

Республик (1Ц 557Q37

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву У314730 (22) Заявлено 10.03.75 (21) 2127293/11 (51) М. Кл.е В 66 С 1/42

В 66 С 1/56 с присоединением заявки №

Государственный комитет

Совета Министров СССР . по делам иэаоретений и открытий (23) Приоритет (43) Опубликовано 05.05.77. Бюллетень № 17 (4б) Дата опубликования описания 03,08.77 (53) УДК 621.86.061 (088,8) (72) Авторы изобретения

О. Н. Туманян, Г, Л. Вайнштейн и В. К. Серебров

Специальное конструкторское бюро "Газстроймашнна" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ ТРУБОПРОВОДА. НА ВЕСУ

Изобретение относится к строительству магистральных трубопроводов, Оно предназначено для поддержания трубопровода на весу в процессе очистки, изоляции и укладки его в траншею.

По основному авт. св. Р 314730 известно устройство для поддержания трубопровода на весу, включающее подвеску и катки. Нижняя часть подвески выполнею с гибким звеном, образованным шарнирно соединенными между собой элементами, ю которых установлены с возможностьЮ поворота 1р балансирные обоймы, ю концах каждой из которых закреплены катки, а верхняя часть подвески выполнена с жестким элементом, охватывающим верхнюю часть наружной поверхности цилиндрического тела. l5

Подвеска выполнена с дополнительным гибким звеном, соединенным с основным посредством баланснрного рычага.

Недостатком известного устройства является невозможность применения его при работе с трубо- 2О проводами различных диаметров.

Цель изобретения — возможность использования устройства с различными по диаметру трубопроводами путем перестановки крайних элементов гибкого звена относительно верхней части подвески.

Достигается зто тем, что каждый крайний элемент гибкого звена выполнен с несколькими отверстиями, оси которых параллельны оси трубопровода.

На фиг. 1 изображено устройство, настроенное на максимальньй диаметр, вид с торца трубы; на фиг. 2 — то же, настроенное на минимальный диаметр; на фиг. 3 — то же, фронтальньй вид.

Устройство включает подвеску1 и катки 2.

Нижняя часть подвески выполнею с гибким звеном, образованным элементами 3, соединенными между собой при помоши шарниров 4. На элементах с возможностью поворота установлены баланснрные обоймы 5, на концах каждой из которых закреплены катки 2.

Верхняя часть подвески выполнею жесткой и охватывает верхнюю часть наружной поверхности цилиндрического тела

В случае присоединения нескольких рядов обойм подвеску выполняют с дополнительным звеном 6, соединенным с верхней частью посредством балансирного рычага 7.

557037

Фиг. 1

Для перестройки устройства на требуемый диаметр поддерживаемого трубопровода каждый крайний элемент гибкого звена подвески выполнен с несколькими отверстиями 8, оси которых парылельны оси трубопровода.

Л чя работы с трубопроводами требуемого диа-. метра следует переставить крайние элементы и зафиксировать их при помощи отверстий 8 на верхней части подвески.

При движении изоляционной колонны трубопровод поддерживается устройством, контактирующим с трубой в ее нижней части катками 2.

Предложенное устройство позволит вдвое сократить количество устройств для поддержания трубопроводов и избежать сменных деталей, при-! меняемых для перемонтажа устройства на другой диаметр трубопровода.

Формула изобретения

Устройство для поддержания трубопровода на весу по авт. св. Н 314730, о т л н ч а ю щ е е с я тем, что, с целью использования его для поддержания

1п различных по диаметру трубопроводов путем перестановки крайних элементов гибкого звена относительно верхней части подвески, каждый крайний элемент гибкого звена выполнен с несколькими отверстиями, оси которых параллельны оси трубо1в провода.
