Реферат

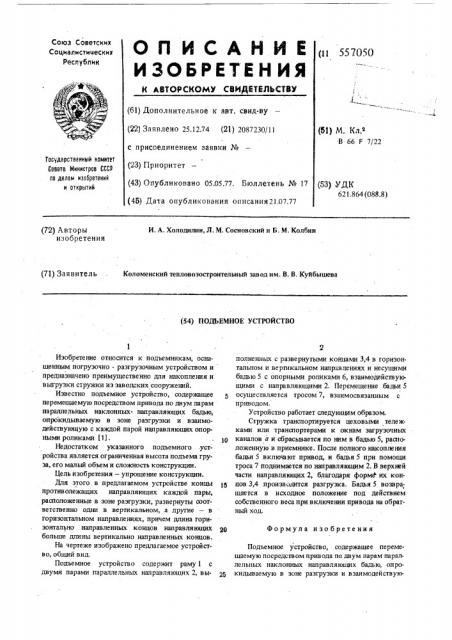

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11 557050 (61) Дополнительное к авт. свид-ву (22) Заявлено 25.12.74 (21) 2087230/11 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.05.77. Бюллетень № 17 (4б) Дата опубликования описания21.07.77 (51) M. Кл.е

В 66 F 7/22

Государственный комитет

Совета Министров СССР по делам изаоретений и открытий (53) УДК

621,864 (088.8) И. А. Холодилин, Л. М, Сосновский и Б. М. Колбин (72) Авторы изобретения (71) Заявитель

Коломенский тепловозостроительный завод им. В. В, Куйбышева (54) ПОДЪЕМНОЕ УСТРОЙСТВО

Изобретение относится к подъемникам, оснащенным погрузочно - разгрузочным устройством и предназначено преимущественно для накопления и выгрузки стружки иэ заводских сооружений.

Известно подъемное устройство, содержащее перемещаемую посредством привода по двум парам параллельных наклонных направляющих бадью, опрокидываемую в зоне разгрузки и взаимодействующую с каждой парой направляющих опорными роликами (1).

Недостатком указанного подъемного устройства является ограниченная высота подъема груза, его малый объем и сложность конструкции.

Цель изобретения — упрощение конструкции.

Для этого в предлагаемом устройстве концы противолежащих направляющих каждой пары, расположенные язоне разгрузки,,развернуты соответственно одни в вертикальном, а другие — в горизонтальном направлениях, причем длина горизонтально направленных концов направляющих больше длины вертикально направленных концов.

На чертеже изображено предлагаемое устройство, общий вид.

Подъемное устройство содержит раму 1 с двумя парами параллельных направляющих 2, выполненных с развернутыми койцами 3,4 в горизонтальном и вертикальном направлениях и несущими бадью 5 с опорными роликами 6, взаимодействую. щими с направляющими 2. Перемещение бадьи 5 осуществляется тросом 7, взаимосвязанным с приводом.

Устройство работает следующим образом.

Стружка транспортируется цеховыми тележками или транспортерами к окнам загрузочных

10 каналов а и сбрасывается по ним в бадью 5, расположенную в приемнике. После полного накопления бадьи 5 включают привод, и бадья 5 при помощи троса 7 поднимается по направляющим 2. В верхней части направляющих 2, благодаря форме их кон15 цов 3,4 производится разгрузка. Бадья 5 возвращается в исходное положение под действием собственного веса при включении привода на обратньй ход.

20 Формула изобретения

Подъемное устройство, содержащее перемещаемую посредством привода по двум ларам параллельных наклонных направляющих бадью, опро25 кидываемую в зоне разгрузки и взаимодействую557050

Составитель В. Давыдюк

Техред И. Асталонз

Корректор Л. Веселовская

Редактор В. Другова

Тираж 1057 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открьпий

113035, Москва. Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 1073/49

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 щую с каждой парой направляющих опорными роликами о т л и ч а ю щ е е с я тем, что, с целью упро щения конструкции, концы противолежащих направляющих каждой пары расположены в зоне разгрузки; развернуты соответственно одни B вертикальном, а е, другие — в горизонтальном направлениях, причем длина горизонтально направленных концов направляющих больше длины вертикально наптавленных концов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство У 379530, кл. В 66 F 7/22, 17.12.70 r.
