Бетонная смесь
Патент 557073
Авторы
Классы МПК
Бетонная смесь
Иллюстрации
Реферат

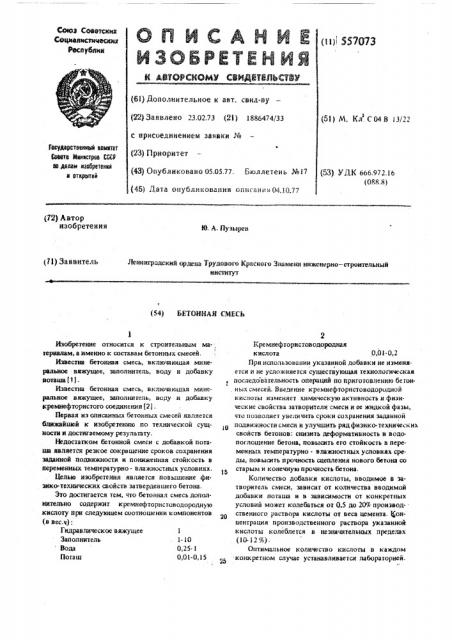

(61) Дополнительное к авт. свил-ву (22) Заявлено 23.02.73 (2l ) 1886474/33 е присоединением заявки № (5)) И. Кл,С04В 1М22
ГОсяйрстаанаьа ааматат ьааата 1ааааираа ьЮ
ОО далаи азабратааай а Отхритай (23) Приоритет (43) Опубликовано 05.05.77. Бюллетень №17 (45) Дата опубликования описания 04,10.77 (53) УДК 666.972.16 (088 8) (72) Автор изобретения
И). A. Пузырев (71) Заявитель
f (54) БЕТОННАЯ СМЕСЬ
1-10
0,25-1
0,01-0,15
Изобретение относится к строительным ма-, териалам, а именно к составам бетонных смесей.
Известна бетонная смесь, включающая минеральное вяжущее, заполнитель, воду и добавку поташа f1! .
Известна бетонная смесь, включающая минеральное вяжущее, заполнитель, воду и добавку кремнефтористого соединения (2) .
Первая иэ списанных бетонных смесей является ближайшей к изобретению по технической сущности и достигаемому результату.
Недостатком бетонной c54ecH с Jto6RBKoH BGIRша является резкое сокращение сроков сохранения заданной подвижности и пониженная стойкость в переменных температурно - влажностных условиях.
Целью изобретения является повышение физико-технических свойств затвердевшего бетона.
3То достигается ТеМ, что бетонная cMech дополнительно содержит кремнефтористоводородную кислоту при следующем соотношении комнонеитов (в вес.ч):
Гидравлическое вяжущее
Заполнитель Вода
Поташ
K jc мне ф тори с тсв Одородная кислОта 0,01-0,2
При использовании укаэанной добавки не изменяется и не усложняется существующая технологическая последовательность операций по приготовлению бе тои. . ных смесей. Введение кремнефтористоводородной кислоты изменяет химическую активность и физические свойства затворителя смеси il ее жидкой фазы, что позволяет увеличить сроки сохранения заданной подвижности смеси и улучшить рядфизико-технических свойств бетонов: снизить деформативность н водопоглощение бетона, повысить его стойкость в переменным температурно - влажностных условиях среды, повысить прочность сцепления нового бетона со старым и конечную прочность бетона.
Когп7чество добавки KHGJloTM, вводимое в RR творнтель смеси, зависит от количества вводимой добавки поташа и в зависимости от конкретных условий может колебаться от 0,5 до 20% производственнога раствора кислоты at веса цемента. QoHпентрацня производственного раствора указанной кислоты колеблется в незначительных пределах (l0-12 %) .
Оптимальное количество кислоты в каждом конкретном случае устанавливается лабораторией.
557073
Приготовленные бетонные смеси и изделия, из нну имели следующие показатели (см. таблицу).
1 2 3 4, 5
Время до начала потери 16 47 22 . 85 45 подвижности, мин
Прочность на сжатие, 28 кгс/см 184 212 198 285 239
Прочность на изгиб по контакту, 28 кгс/см f 5 28 44 59 19
Водопоглощение,% 4,8 2,6 4,3 3,0 4,0
Бетонная смесь, включающая гидравлическое вяжущее, заполнитель, воду и поташ, о т л н ч а юща я с я тем, что, с целью повышения физикотехнических свойств затвердевшего бетона, îíà содержит дополнительно крамнефтористовддородную кислоту прн следующем соотношении компонентов (в вес.ч):
Гидравлическое вяжущее 1
Заполнитель 1-10
Вода 0,25-1
Поташ 0,01-0,15
Кремнефтористоводородная кислота
0,01-0,2
Источники информации, принятые во внимание прн экспертизе:
1. "1 уководство по применению бетонов спротнвоморозийными добавками", М., 1968 г., с.10.
2. Патент Clt1A кл. 106-90кл, С 04 В 1та 3317327, 6.1. 64 r.
Сост;:витель С. Воронина
Редактор И. Квачадзе Техред Я, Андрейчук
Корректор E.éàíï
Заказ 1086/50
Тираж 7б4 I Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП " Патент ", r. Ужгород, ул. Проектная, 4
ЭПри этой должны учитьваться: характеристика применяемого цемента, состав бетона и количество йспользуемых добавок поташа, требуемые срски сохранения рабочей подвижности (добоукладываемости) бетонной смеси, требуемый темп набора прочности бетона, температура твердения и т.д.
Для улучшения свойств бетонов, твердеющих
При отрицательной температуре, используются малые количества кислоты (до 6%), а для повышения прочности бетонов, твердеющих при положительйой температуре, количество вводпкой кислоты варьи- руется в большем диапазоне.
Пример.
Были приготовлены 5 conasoa бетонной смеси (в вес.ч):
18
1. Гидравлическое вяжущее
Зал олнитель 3 Вода 0,4$
Поташ О,О5
2. Гидравлическое вяжущее 1
Заполнитель .3
Вода 0,45
Поташ 0,05
Кремнефтористоводородная кислота 0,02
3. Гидравлическое вяжущее . 1
Заполнитель 3
Вода 0,45
Поташ, О,)
4. Гидравлическое вяжущее 1
Заполнитель 3
Вода 0,45
Поташ 0,1
Кремнефторнстоводородная кислота 0,1
5. Гидравлическое вяжущее - 1
Заполнитель 3
Вода 0,45
Формула изобретения
