Реферат



Союз Советских

Социалистических

Республик

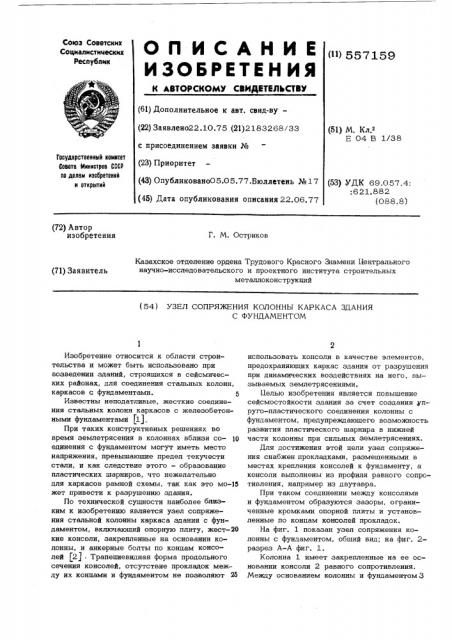

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛбСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено22.10.75 (21) 2183268/33 (11) 557159 (51) M. Кл.

Е 04 В 1/38 с присоединением заявки №

Государственный квинтет

Совета Министров СССР по делам нзооретеннй н открытий (23) Приоритет (43) Опубликовано05.05.77.Бюллетень № 17 (45) Дата опубликования описания 22.06.77 (53) УДК 69.057.4:

:621.882 (088.8) (72) Автор изобретения

Г. М. Остриков

Казахское отделение ордена Трудового Красного Знамени Центрального научно-исследовательского и проектного института строительных металлоконструкций (71) Заявитель (54) УЗЕЛ СОПРЯМЖНИЯ КОЛОННЫ КАРКАСА ЗДАНИЯ

С ФУНДАМЕНТОМ

Изобретение относится к области строительства и может быть использовано при возведении зданий, строящихся в сейсмических районах, для соединения стальных колонн, каркасов с фундаментами. 5

Известны неподатливые, жесткие соединения стальных колонн каркасов с железобетонными фундаментами (11, При таких конструктивных решениях во время землетрясения в колоннах вблизи со- )p единения с фундаментом могут иметь место напряжения, превышающие предел текучести стали, и как следствие этого — образование пластических шарниров, что нежелательно для каркасов рампой схемы, так как это мо-И жет привести к разрушению здания.

По технической сущности наиболее близким к изобретению является узел сопряжения стальной колонны каркаса здания с фундаментом, включающий опорную плиту, жест-20 кие консоли, закрепленные на основании колонны, и анкерные болты по концам консолей (2) . Трапециевидная форма продольного сечения консолей, отсутствие прокладок между их концами и фундаментом не позволяют 25 использовать консоли в качестве элементов, предохраняющих каркас здания от разрушения при динамических воздействиях на него, вызываемых землетрясениями.

Целью изобретения является повышение сейсмостойкости здания за счет создания упpyro-пластического соединения колонны с фундаментом, предупреждающего возможность развития пластического шарнира в нижней части колонны при сильных землетрясениях.

Для достижения этой цели узел сопряжения снабжен прокладками, размещенными в местах крепления консолей к фундаменту, а консоли выполнены из профиля равного сопротивления, например из двутавра.

При таком соединении между консолями и фундаментом образуются зазоры, ограниченные кромками опорной плиты и установленные по концам консолей прокладок.

На фиг. 1 показан узел сопряжения колонны с фундаментом, общий вид; на фиг. 2разрез А-А фиг. 1.

Колонна 1 имеет закрепленные на ее основании консоли 2 равного сопротивления.

Между основанием колонны и фундаментом3

557159 размещена опорная плита 4.. Концы консолей закреплены на фундаменте через прокладки 5 при помощи анкерных болтов 6.

Образованные между консолями и фундаментом пазы 7 могут быть заполнены легко 5 деформируемым гидроизоляционным материалом.

При значительных перегрузках во время землетрясения в консолях 2 возникают плас- щ тические деформации, в то время как материал колонны 1 работает в упругой стадии.

Наличие зазора 7 между консолями 2 и фундаментом 3 способствует развитию пластических деформаций по всей длине консолей. д

Упруго-пластическое соединение позволяет ограничивать значения изгибающих моментов в колоннах, возникающих при сейсмических воздействиях, уменьшить размеры поперечных сечений элементов каркаса, в 20 результате чего снизить расход металла на каркас здания.

Формула изобретения

1. Узел сопряжения колонны каркаса здания с фундаментом, включающий опорную плиту, консоли, закрепленные на основании колонны, и анкерные болты по концам консолей, отличающийся тем, что, с целью повышения сейсмостойкости здания, узел сопряжения снабжен прокладками, размещенными в местах крепления консолей к фундаменту, а консоли выполнены из профиля равного сопротивления.

2. Узел сопряжения по п. 1, о т л H— ч а ю шийся тем, что консоли выполнены из профиля двутаврового сечения.

Источники информации, принятые во вни— мание при экспертизе;

1 . Стрелецкий Н. С. Металлические конструкции, М,,1961, с. 554-546, рис. ХУ50-ХУ-54.

2. Туполев М. С. Конструкции гражданских зданий, М.,1968, с. 75 рис. У 19 ж.
