Реферат

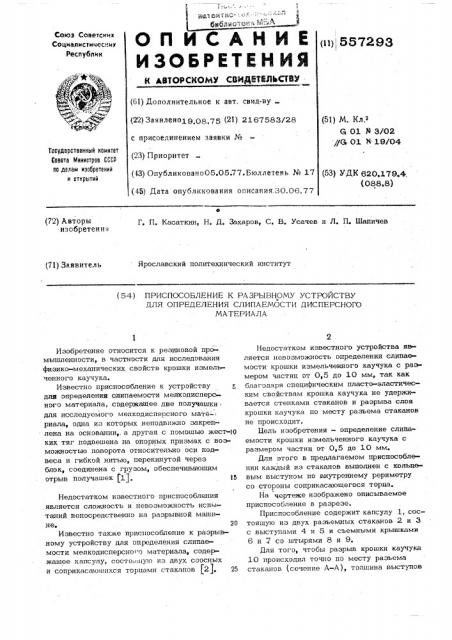

Союз Советских

Социалистическими

Республик (11), 557293

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22} Заявлено19 08 75 (21) 2167583/28 с присоелинением заявки Ме (23) Приоритет (43) Опубликовано05.05.77. Бюллетень Ке 17 (45) Дата опубликования описания.30.06.77 (51) М. Кл.е

9 01 Й 3/02 //G 01 М 19/04

Гасударственный комитет

Совета Министров СССР аа делам изобретений и открытий (53) УДК 620,179,4 (088.8) (72) Авторы изобретения

Г. П. Касаткин, Н. Д. Захаров, С. В. Усачев и Л. П. Шапичев

Ярославский политехнический институт (71) Заявитель (54} ПРИСПОСОБЛЕНИЕ К РАЗРЫВНОМУ УСТРОЙСТВУ

ДЛЯ ОПРЕДЕЛЕНИЯ СЛИПАЕМОСТИ ДИСПЕРСНОГО

МАТЕРИАЛА

Изобретение относится к резиновой промышленности, в частности для исследования физико-механических свойств крошки измельченного каучука.

Известно приспособление к устройству для определения слипаемости мелкодисперсного материала, содержащее две получашки для исследуемого мелкодисперсного материала, одна из которых неподвижно закреплена на основании,. а другая с помотцью жест!О ких тяг подвешена на опорных призмах с воэможностью поворота относительно оси подвеса и гибкой нитью, перекинутой через блок, соединена с грузом, обеспечивающим отрыв получашек Г1). 15

Недостатком известного приспособления является сложность и невозможность испытаний непосредственно на разрывной машине. 20

Известно также приспособление к разрывному устройству для определения слипаемости мелкодисперсно о материала, содержащее капсулу, состоящую из двух соосных и соприкасающихся торцами стакапов (2). 25

Недостатком известного устройства является невозможность определения слипаемости. крошки измельченного каучука с раэмером частиц от 0,5 до 10 мм, так как благодаря специфическим пласто-эластичес» ким свойствам крошка каучука не удерживается стенками стаканов и разрыва слоя крошки каучука по месту разъема стаканов не происходит, Цель изобретения — определение слипаемости крошки измельченного каучука с размером частиц от 0,5 до 10 мм.

Для этого в предлагаемом приспособлении каждый из стаканов выполнен с кольцевым выступом по внутреннему рериметру со стороны соприкасающегося торца.

На чертеже изображено описываемое приспособление в разрезе.

Приспособление содержит капсулу 1, состоящую из двух разъемных стаканов 2 и 3 с выступами 4 и 5 и съемными крышками

6 и 7 со штырями 8 и 9.

Для того, чтобы разрыв крошки каучука

10 происходил точно по месту разъема стаканов (сечение A-A), толщина выступов

557293

Формула изобретения

3 должна быть не более 1 мм, а диаметр разьема - меньше внутреннего диаметра ста«

Жанов не менее, чем в 1,4 раза.

Приспособление работает следуюшим образом б

Стаканы 2 и Э, соединенные вместе, заполняются крошкой каучука, которая уплот.няется в них при помоши двух пуансонов (на чертеже не показаны). Диаметр пуансона равен диаметру стакана, После уплотне- р ння из стаканов вынимаются пуансоны и на стаканы надеваются крышки. В собранном виде приспособление помещается в захваты ис- пытательной машины

Наличие кольцевых выступов в разъемныхф стаканах по внутреннему периметру со стороны соприкасаюшегося;торца позволяет опре делить .слипаемость крошки измельченного ,каучука с размером частиц от 0,5 до 10 мм на разрывной машине без создания новых 20 сложных устройств и приспособлений .

Приспособление к разрывному устройству для определения слипаем ости дисперсного материала, содержашее капсулу, состоящую из двух соосных и соприкасаюшихся торцамистаканов,отличающееся тем, что, с целью определения слипаемости крошки измельченного каучука с размером частиц от 0,5 до 10 мм, каждый из стаканов выполнен с кольцевым выступом по внутреннему периметру со стороны Соприкасающегося торпа.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство ¹ .404001, 9 01 19/04, 1971.

2." Заводская лаборатория, №3, 1972 r., стр. 375-376.
