Реферат



Союз Советских

Социалистических

Республик

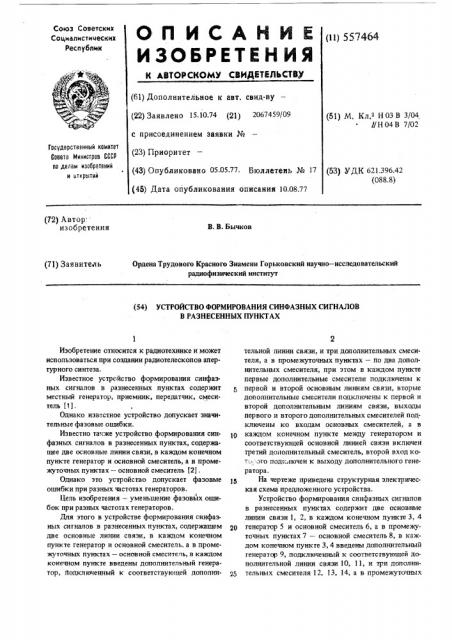

О П И С А Н И оц ап4в4

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ) (б1) Дополнительное к авт. свид-ву— (22) Заявлено 15.10.74 (21) 2067459/09 с присоединением заявки № (23) Приоритет (51) M. Кл е НОЗ В 3/04

° !/H04B 7/02

Государственный комитет

Совета Минис1ров СССР оо делам изобретений

В и открытий (43) Опубликовано 05.0577 Бюллетень № 17 (53) УДК 621.396.42 (088.8) (4S) Дата опубликования описания 10.08.77 (72) Автор. изобретения

В, В. Бычков (71) Заявитель

Ордена Трудового Красного Знамени Горьковский научно — исследовательский радиофизический институт (54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИНФАЗНЫХ СИГНАЛОВ

В РАЗНЕСЕННЫХ ПУНКТАХ

Изобретение относится к радиотехнике и может использоваться при создании радиотелескопов апертурного синтеза.

Известное устрсйство формирования синфазных сигналов в разнесенных пунктах содержит местный генератор, приемник, передатчик, смеситель (11.

Однако известное устройство допускает значительные фазовые ошибки.

Известно та же устройство формирования синфазных сигналов в разнесенных пунктах, содержащее две основные линии связи, в каждом конечном пункте генератор и основной смеситель, а в промежуточных пунктах — основной смеситель (2) .

Однако это устройство допускает фазовые ошибки при разных частотах генераторов, Цель изобретения — уменьшение фазовйх ошибок при разных частотах генераторов.

Для этого в устройстве формирования синфазных сигналов в разнесенных пунктах, содержащем две основные линии связи, в каждом конечном пункте генератор и основной смеситель, а в промежуточных пунктах — основной смеситель, в каждом коне пшм пункте введены дополнительный генератор, йодключенный к соответствующей дополнительной линии связи, и три дополнительных смесителя, а в промежуточных пунктах — по два дополнительных смесителя, при этом в каждом пункте первые дополнительные смесители подключены к первой и второй основным линиям связи, вторые дополнительные смесители подключены к первой и второй дополнительным линиям связи, выходы первого и второго дополнительных смесителей подключены ко входам основных смесителей, а в

1р каждом конечном пункте между генератором и соответствующей основной линией связи включен третий дополнительный смеситель, второй вход кот:. ого подключен к выходу дополнительного генератора.

1ч На чертеже приведена структурная электрическая схема предложенного устройства.

Устройство формирования синфазных сигналов в разнесенных пунктах содержит две основные линии связи 1, 2, в каждом конечном пункте 3, 4

2о генератор 5 и основной смеситель 6, а в промежуточных пунктах 7 — основной смеситель 8, в каждом конечном пункте 3, 4 введены дополнительный генератор 9, подключенный к соответствующей дополнительной линии связи 10, 11, и три дополнительных смесителя 12, 13, 14, а в промежуточных

557464

1

1

I

I

l

I

I

ЦНИИПИ Закаэ 869/63

Т"Ра к 1065 Поддненое аа ППП "Патент", Г. УЖГОРОД, ул. Проектнан 4

1 1 J пунктах 7 — по два дополнительных смесителя 15, 16, при этом в каждом пункте 3, 4, 7 первые дополнительные смесители 12, 15 подключены к первой и второй основным линиям связи 1, 2. вторые дополнительные смесители 13, 16 — к первой и второй дополниТельным линиям связи 10, 11, выходы первого и второго дополнительных смесителей 12, 15, 13, 16 — ко входам основных смесителей 6, 8, а в каждом конечном пункте 3, 4 между генератором 5 и соответствующей основной линией связи 1, 2 — третий дополнительный смеситель 14, второй вход которого подключен к выходу дополнительного генератора 9.

Устройство работает следующим образом.

На один вход до1толнительного смесителя 14 конечного пункта 3 с генератора 5 поступает сигнал частоты и начальной фазой pl а на другой вход с дополнительного генератора 9 — сигнал частоты со, и начальной фазой Фз, Дополнительный смеситель

14 формирует сигнал частоты (— — <> I) . На один ио

2 вход дополнительного смесителя 14 конечного пункта 4 с генератора 5 поступает сигнал частоты

Ао — и начальной фазой Ф2, а на другой вход с дополнительного генератора 9 — сигнал частоты с, и начальной фазой Ф4. Дополнительный смеситель 14 формирует сигнал частоты (— — м ) . С выходов

Сдо

Я дополнительных смесителей 14 сигналы поступают на входы дополнительного смесителя 12. С выхода дополнительного смесителя 14 конечного пункта 3 на один вход дополнительного смесителя 12 поступает сигнал фазы (— 2 — оз ) t + Ф вЂ” Фз, а на второй газо вход поступает сигнал с выхода дополнительного смесителя 14 конечного пункта 4, фаза.которого с учетом задержки в линии связи т = равна (— cJ )4 (cJ2) Ч2 Ч4

C выхода дополнительного смесителя 12 сигнал фазы (a — Ю-,1 -(2 — сдтЯ+ 4 1 "4 поступает на первый вход основного смесителя 6. На второй вход которого поступает сигнал с выхода дополнительного смесителя 13, выделяющего суммарную частоту генераторов 5 и 9.

Таким образом, на второй вход основного смесителя 6 поступает сигнал фазы (со, + оз, ) t-, Г+ Фа+ Р4. С ВЫХода ОСНОВНОГО СМЕСИтЕЛя 6 ПОСЛЕ СЛОжЕния сигналов дополнительных смесителей 12 и 13

СНИМаЕтСя СИГНаЛ, фаэа КОтОрОГО раВНа ОЗОН вЂ” 9Г 4

+

Таким образом, в предлагаемом устройстве обеспечивается полная синфазность сформированных сигналов благодаря выбранной последовательности включения смесителей, позволяющей исключить из выходных сигналов частоты и фазы вспомогательных генераторов, а задержка в линии передачи дает одинаковый вклад в фазы всех сформированных сигналов.

Формула изобретения

Устройство формирования синфазвых сигналов в разнесенных пунктах, содержащее две основные линии связи, в каждом конечном пункте генератор и основной смеситель, а в промежуточных пунктах — основной смеситель, о т л и ч а ю щ е е с я тем, что, с целью уменьшения фазовых ошибок при разных частотах генераторов, в каждом конечном

25 пункте введены дополнительный генератор, подключенный к соответствующей дополнительной линии связи, и три дополнительных смесителя, а в промежуточных пунктах — по два дополнительных смесителя, при этом в каждом пункте первые

ЗО дополнительные смесители подключены к первой и второй основным линиям связи, вторые дополнительные смесители подключены к первой и второй дополнительным линиям связи, выходы первого и второго дополнительных смесителей подключены

Зз ко входам основных смесителей, а в каждом конечном пункте между генератором и соответствующей основной линией связи включен третий дополнительный смеситель, второй вход которого подключен к выходу дополнительного генератора.

40 Источники информации, принятые во внимание при экспертизе:

1. Project Cyclops, prepared under Stanford

jNASA) Clmes Research Center, 1971 г., с. 99 — 101.

2. Авторское свидетельство СССР йа 258454, 45 G 01 R 29/02, 1968.
