Реферат

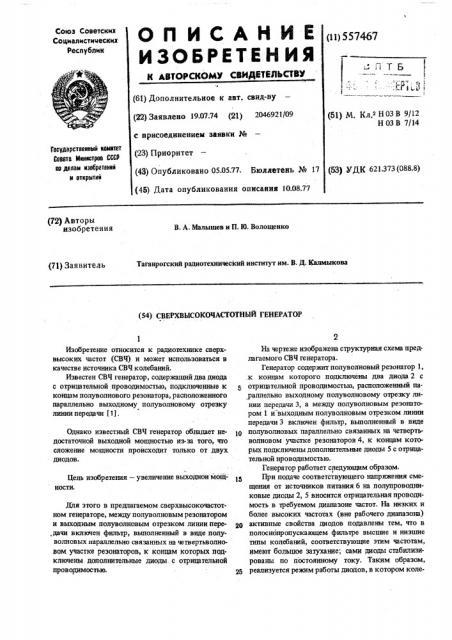

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 19.07;74 (21) 2046921/09 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.05.77. Бюллетень № 17 (45) Дата опубликования описания 1008.77 (Я) Я. Кл.> НОЗ В 9/12

Н ОЗВ 7/14

Государственный квинтет

Севвтв Иннистрев СССР ее дулам нзееретений и атирмтий (53) УДК 621373 (088.8) (72) Авторы изобретения

В. А. Малышев и П. Ю. Волощенко

Таганрогский радиотехнический институт им. В. Д. Калмыкова (71) Заявитель (54) СВЕРХВЫСОКОЧАСТОТНЫИ ГЕНЕРАТОР

Изобретение относится к радиотехнике сверхвысоких частот (СВЧ) и может использоваться в качестве источника СВЧ колебаний.

Известен СВЧ генератор, содержащий два диода с отрицательной проводимостью, подключенные к концам полуволнового резонатора, расположенного параллельно выходному полуволновому отрезку линии передачи (I).

Однако известный СВЧ генератор обладает недостаточной выходной мощностью из-эа того, что сложение мощности пройсходит только от двух диодов.

Цель изобретения — увеличение выходнои мощности.,Пля этого в предлагаемом сверхвысокочастотном генераторе, между полуволновым резонатором и выходным полуволновым отрезком линии пере,дачи включен фильтр, выполненный в виде полу волновых параллельно связанных на четиертьволновом участке резонаторов, к концам которых подключены дополнительные диоды. с отрицательной проводимостью.

На чертеже изображена структурная схема предлагаемого СВЧ генератора.

Генератор содержит полуволновый резонатор 1, .к концам которого подключены два диода 2 с отрицательной проводимостью, расположенный параллельно выходному полуволновому отрезку линии передачи 3, а между полуволновым резонатором 1 и выходным полуволновым отрезком линии передачи 3 включен фильтр, выполненный в виде

10 полуволновых параллельно связанных на четвертьволновом участке резонаторов 4, к концам которых подключены дополнительные диоды 5 с отрицательной проводимостью.

Генератор работает следующим образом.

15 При подаче соответствующего напряжения смещения от источников питания 6 на полупроводниковые диоды 2, 5 вносится отрицательная проводимость в требуемом диапазоне частот. На низких и более высоких частотах (вне рабочего диапазона) активные свойства диодов подавлены тем, что в полоснопропускающем фильтре высшие и низшие типы колебаний, соответствующие этим частотам, имеют большое затухание; сами диоды стабилизированы по постоянному току. Таким образом, э5 реализуется режим работы диодов, в котором коле557467

Составитель Е. Погиблев

Техред И Асталощ

Релактор Г. Петрова

Корректор А. Власенко

Тираж 1065 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 869/63

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 бательная мощность, генерируемая отдельными диодами, суммируется, а частота генерации оппеделяется частотой пропускания фильтра и параметра. ми камдого диода. Тем самым сохраняется высокая рабочая частота сверхвысокочастотного генератора, свойственная генераторам с одним диодом.

Выходной сигнал поступает в полезную нагрузку 7.

Увеличение числа одновременно участвующих в генерации диодов, обладающих отрицательной проводимостью, приводит к повышению выходной мощности сверхвысокочастотного генератора.

Сравнительные испытания предложенного генератора показали, что частота генерации лежит в пределах от 8,4 до 8,6 ггц при изменении рабочего тока от 28 до 40 та, а суммарная мощность генератора при этом изменялась от 10 твт до 135 мвт.

Формула изобретения

Сверхвысокочастотный генератор, содержащий два диода с отрицательной проводимостью, подключенные к концам полуволнового резонатора, расположенного параллельно выходноь1у полуволновому отрезку линии передачи, отличающийся тем, что, с целью увеличения выходной мощности, между полуволновым резонатором и выходным полуволновым отрезком линии передачи в него

1о включен фильтр, выполненный в виде полуволновых параллельно связанных на четвертьволновом участке резонаторов, к концам которых подключены дополнительные диоды с отрицательной проводимостью.

Источники информации, принятые во внимание при экспертизе, .1. Патент CIIIA N 3668552, 331-100, 06.06.72.
