Реферат



Союз Советских

Социалистических

Республик

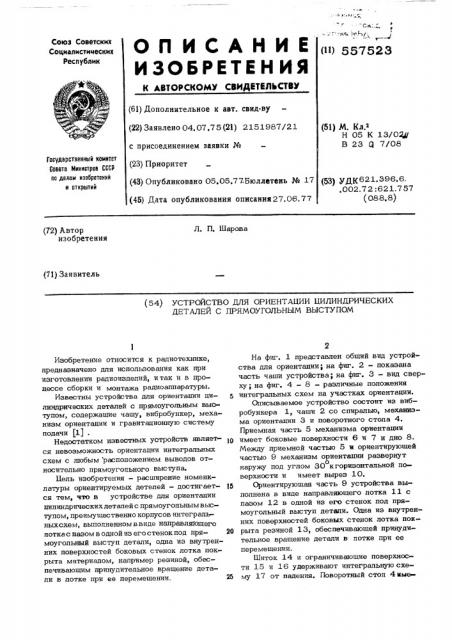

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04. 07,7 5 (21) 2151987/21 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,05.77-Бюллетень № 17 (45) Дата опубликования описания27.06.77

Ф) 557523 (51) М. Кл.е

Н 05 К 13/0 /

В 23 Q 7/08

)осударственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК621.396.6. .002.72:621.757 (088,8) Л. П. Шарова (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ ЦИЛИНДРИЧЕСКИХ

ДЕТАЛЕЙ С ПРЯМОУГОЛЬНЫМ ВЫСТУПОМ

Изобретение относится к радиотехнике, предназначено для использования как при изготовлении радиоизделий, итак и в процессе сборки и монтажа радиоаппаратуры.

Известны устройства для ориентации цилиндрических деталей с прямоугольным выступом, содержащие чашу, вибробункер, механизм ориентации и гравитационную систему подачи (1) .

Недостатком известных устройств являет ся невозможность ориентации интегральных схем с любым расположением, выводов относительно прямоугольного выступа.

Цель изобретения — расширение номенклатуры ориентируемых детелей — достигает- 15

cs тем, что в устройстве для ориентации цилиндрических деталей с прямоугольным выступом, преимущественно корпусов интегральныхсхем, выполненномввиде направлятощего поткас пазом в одной из его стенок под пря- 20 моугольный выступ детали, одна из внутренних поверхностей боковых стенок лотка покрыта материалом, например резиной, обеспечивающим принудительное вращение детали в лотке при ее перемещении, 25

На фиг. 1 представлен общий вид устройства для ориентации; на фиг. 2 — показана часть чаши устройства; на фиг. 3 — вид сверху; на фиг. 4 — 8 — различные положения интегральных схем на участках ориентации.

Описываемое устройство состоит из вибробункера 1, чаши 2 со спиралью, механизма ориентации 3 и поворотного стола 4.

Приемная часть 5 механизма ориентации имеет боковые поверхности 6 и 7 и дно 8.

Между приемной частью 5 и ориентирующей частью 9 механизм ориентации развернут о наружу под углом 30 кгоризонтапьной поверхности и имеет вырез 10.

Ориентирующая часть 9 устройства выполнена в виде направляющего лотка 11 с пазом 12 в одной из его стенок под прямоугольный выступ детали. Одна из внутренних поверхностей боковых стенок лотка покрыта резиной 13, обеспечивающей принудительное вращение детали в лотке при ее перемещении.

Шиток 14 и ограничивающие поверхности 15 и 16 удерживают интегральную схему 17 от падения. Поворотный стол 4кме557523 ет гнездо 18, соответствующее положению сориентированной по прямоугольному выступу 19 интегральной схемы 17.

Устройство работает следующим образом.

Интегральные схемы загруженные в чашу

2, благодаря вибрации создаваемой вибробункером 1, поднимаются цо спирали и попадают в механизм ориентации 3. взойдя до прием.— ной части 5 механизма ориентации, они падают на дно 8 выводами вверх или горизон- р тально. Схемы, не принявшие вертикальное положение, падают в вырез 10 и в чашу 2. Интегральные схемы, принявшие вертикальное положение, проходят над вырезом благодаря наклону механизма ориентации g на участке между приемной частью 5 и ориентирующей частью 9 под углом 30о к

) горизонтальной поверхности. От выпадения они удерживаются щитком 14. Затем. интегральные схемы попадают в ориентирующую р часть 9 механизма ориентации, где они удерживаются от падения ограничивающими поверхностями 15 и 16 прямоугольным выступом

19 назад или вперед.

В первом случае одна сторона интеграль- 25 ной схемы тормозится о резину 13, а другая проскальзывает по гладкой поверхности лотка. Таким образом схема вращается до упора выступом. 19 в лотках 11, после чего движется поступательно до попадания в 30 гнездо 18 поворотного стола 4.

Во втором случае в результате трения о резину 13 и проскальзыиания Ilo гладкой поверхности интегральная схема разворачивается также по часовой стрелке до упора прямоугольным выступом 19 и движется поступательно до паза 12. Попав выступом. в паз, она разворачивается вследствие проскаль зывания по гладкой поверхности назад, вращаясь до упора выступом в боковую поверхность, после чего, двигаясь поступательно, попадает в гнездо 18.

Формула изобретения

Устройство для ориентации цилиндрических деталей с прямоугольным выступом., преимущественно корпусов интегральных схем, выполненное в виде направляющего лотка с пазом в одной из его стенок под прямоугольныйвыступ детали, отлич аю ше е— с я тем, что, с целью расширения номенклатуры ориентируемых деталей и обеспечения принудительного вращения их в лотке при перемещении их, одна из внутренних поверхностей боковых стенок лотка покрыта материалом, например резиной.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3516 № 3516141,. кл. № 29-. 2О3, 23.06. 70.

557523

Миг. б фиг. Ф

Фиг.,5

17 /Ó

Q /2

Фиг. 7 фиг. о
