¹ 55764

Класс 49 -, Зв„

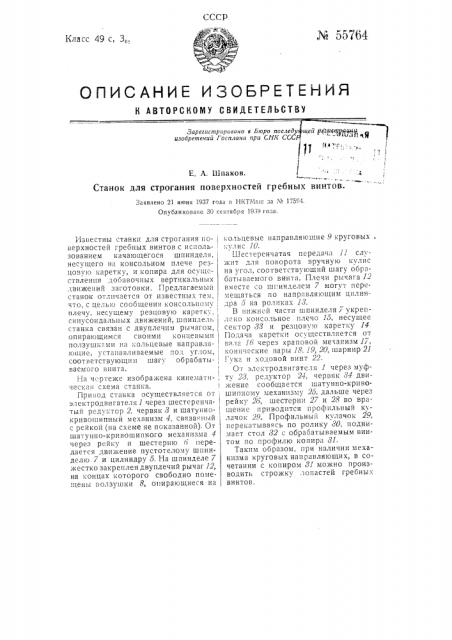

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВМ лорег р р о е Бюро лог.герр юей регреогрреоо . 1 изобретений Госплана при СНК ССС " " 1» Я

i11 " . !

Е. A. Ш пако в.

Станок для строганин поверхностей гребных винтов.

Заявлено 21 июня 1937 года в НКТ1гуап аа М 17591.

Опубликовано 30 сентября 1939 года.

Известны станки для строгания по- верхностей гребных винтов с использованием качающегося шпинделя, несущего на консольном плече резцовую каретку, и копира для осугцествленпя добавочных вертикальных движений заготовки. Предлагаемый станок отличается от известных тем, что, с целью сообщения консольному; плечу, несущему резцовую каретку, 1 синусоидальных движений, шпиндель станка связан с двуплечим рычагом, опирающимся своими концевыми ползушками на кольцевые направля1 ющие, устанавливаемые под углом, соответствующим шагу обрабаты-, ваемого винта. 1

На чертеже изображена кинематп-; ческ".;Н схема станка.

Привод станка осуществляется от электродвигателя 1 через шестеренча- тый редуктор 2, червяк 3 и шатуннокривошипный механизм 4, связанный 1 с рейкой (на схеме не показанной). От шатунно-кривошипного механизма 4 через рейку и шестерню 6 иередается движение пустотелому шпинделю 7 и цилиндру 5. На шпинделе 7 жестко закреплен двуплечий рычаг 12, на концах которого свободно помегцены ползушки 8, опираюгциеся на ольцевые направляющие 9 круговых . к лис 10.

Шестеренчатая передача 11 служит для поворота вручную кулис на угол, соответствуюший шагу обрабатываемого винта. Плечи рычага 12 вместе со шпинделем 7 могут перемешаться по направляющим цилиндра з на рол..ках 18.

Б нижней части шпинделя 7 укреплено консольное плечо 1î, несушее сектор Зз и резцовую каретку 14

Подача каретки осушествляется от ва lа 16 через храповой механизм 17, конические пары 18, 19, 20, шарнир 21

Гука и ходовой винт 22.

От электродвигателя 1 через муфту 23, редуктор 24е червяк з4 движение сообщается шатунно-кривошипчому механизму 25, дальше через рейку 26, шестерни 27 и 2Я во вращение приводится профильный кулачок 29. Профильный кулачок 29, перекатываясь по ролику 80, поднимает стол 82 с обрабатываемым винтом по профилю ко пира ер1.

Таким образом, при наличии механизма круговых направляюших, в сочетании с копиром Л можно производить строжку лопастей гребны.: винтов. г т

) ;г ! г и. .Г !! . :)! !)H!.1Х tfif!31:) . ;"О i -;!!3;11 : 1 О ; 1 К I Ч,3 !О ! (С О i! :3 ! ! 1 If, f . !if

„. r, . ;- О H ;; !3 О 13 О !) f ttHtI 0:, О :; 1) и, ) !3 !

;;i.P 1 KЪ, 11 КО I"! PH Д 1H:) "",lilacÎ. 3, I:! .1i

Дt)0!I!30-ftfhfX. !! !)! HI :.1.>!3! 1",H:i :... !!1;:

3 f . О ЗК !!, ) T:IÈ×àêî !!133 .tv rt

1Ь J — -t0 !1:.:. I 3,- - - H tf ,.1!1УОО!1,,!3.)Ь!!Ы !БИжЕ1!11!1. !! !! HË .1= . 21!1 :,! Hi!:3;1:; !3 s,I;IQ IH:l ;)ÛHÛH0ff, ! I!,ft,)Jf0 -UH,f0 С!30!1Ъ1!. 1;ОЫ! B1;:".1! О.» л V1! 1;03 l!1 H KО)1 Ы, О В I >, H 1; ; I l;. ) Ы В.: 1!—

0,3;И, ", У 01 ЛН!3В. !1(В;;Е. 1Ь;t ::0 j ч Г;:0.1.

t, I,, t,i )! 3!1 1!
