Контактная система
Иллюстрации
Реферат
пп 557685

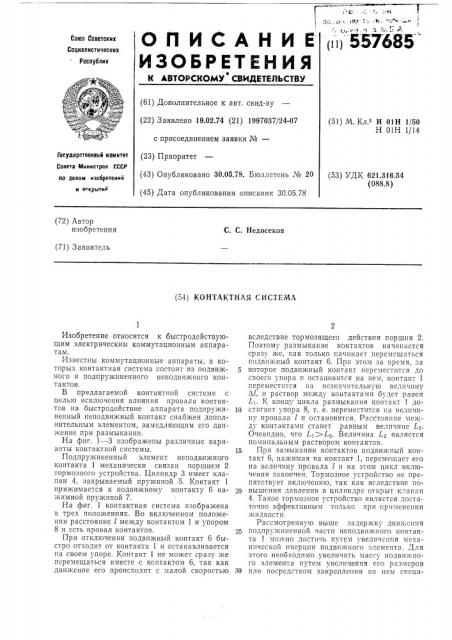

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.02.74 (21) 1997037/24-07 с присоединением заявки №вЂ” (51) М. Кл. Н 01Н 1/50
Н 01Н 1/14
Совета Министров СССР по лелем иаабретений н открытий (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 30,05.78 (53) УДК 621.316.54 (088.8) (72) Автор изобретения
С. С. Недосеков (71) Заявитель (54) КОНТАКТНАЯ СИСТЕМА
Госуларствеииый комитет (23) Приоритет
Изобретение относится к быстродействующим электрическим коммутационным аппаратам.
Известны коммутационные аппараты, в которых контактная система состоит из подвижного и подпружиненного неподвижного контактов.
B предлагаемой контактной системе с целью исключения влияния провала контактов на быстродействие аппарата подпружиEIeEIFIbIH неподвижный контакт снабжен дополнительным элементом, замедляющим его дви>кение при размыкании.
На фиг. 1 — 3 изображены различные варианты контактной системы.
Подпружиненный элемент неподвижного контакта 1 механически связан поршнем 2 тормозного устройства. Цилиндр 3 имеет клапан 4, закрываемый пружиной 5. Контакт 1 прижимается к подвижному контакту 6 нажимной пружиной 7.
На фиг. 1 контактная система изображена в трех положениях. Во включенном положении расстояние l между контактом 1 и упором
8 и есть провал контактов.
При отключении подвижный контакт б быстро отходит от контакта 1 и останавливается па своем упоре. Контакт 1 не может сразу же перемещаться вместе с контактом б, так как движение его происходит с малой скоростью вследствие тормозящего действия поршня 2.
Поэтому размыкание контактов начинается сразу >ке, как только начинает перемещаться подвижный контакт б. При этом за время, за
5 которое подвижный контакт пере 1естптся до своего упора и остановится на нем, контакт 1 переместится на нсзначительную величину
Л1, и раствор между контактами будет равен
L;. К концу цикла размыкапия контакт 1 до10 стигнет упора 8, т. е, переместится»а величину провала l и остановится. Расстояние между контактами станет равным величине L.
Очевидно, что L )Lе. Величина 1. является номинальным раствором контактов.
15 При замыкании контактов подвижный контакт б, нажимая на контакт 1, перемещает его на величину провала l и на этом цикл включения закончен. Тормозное устройство не препятствует включению; так как вследствие по20 вышения давления в цилиндре открыт клапан
4. Такое тормозное устройство является достаточно эффективным только при применении жидкости.
Рассмотренную выше задержку дни>кения
25 подпру>киненной части неподви>кного контакта 1 можно достичь путем увелнчснпя механической инерции подвижного элемента. Для этого необходимо увеличить массу подви>кHQго элемента путем увеличения его размеров
30 или посредством закрепления на нем специ557685
® Рва /
Cue. 2
Составитель Н. Глеклер
Редактор Е. Месропова Техред А. Камышникова Корректор И. Позняковская
Подписное
Заказ 1008/2 Изд. № 463 Тираж 964
1-1ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, >К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ального груза 9. Этот груз может одновременно быть и массивным дугогасительным рогом.
Формула изобретения
1. Контактная система для быстродействующих коммутационных аппаратов, содержащая подвижный и подпру>киненный неподвижный контакты, отличающаяся тем, что, с целью исключения влияния провала контактов на быстродействие аппарата, подпружиненный неподвижный контакт снабжен дополнительным элементом, замедляющим его движение при размыканни.
2. Система по п. 1, oòëич а юща яся тем, что дополнитсльный элемент выполнен в виде гидравлического тормозного устройства.
° 3. Система по п. 1, отличающаяся тем, 5 что подпружиненный неподвижный контакт выполнен с увеличенной собственной массой.
4. Система по п. 1, отл и ч а ющ а я с я тем, что подпружиненный контакт снабжен дополнительной массой, 10 5. Система по п. 4, отл и ч а юща яся тем, что дополнительная масса использована в качестве дугогасительного рога.
