Крышка к реторте печи пиккеринга
Иллюстрации
Реферат
Класс 23h, 1„

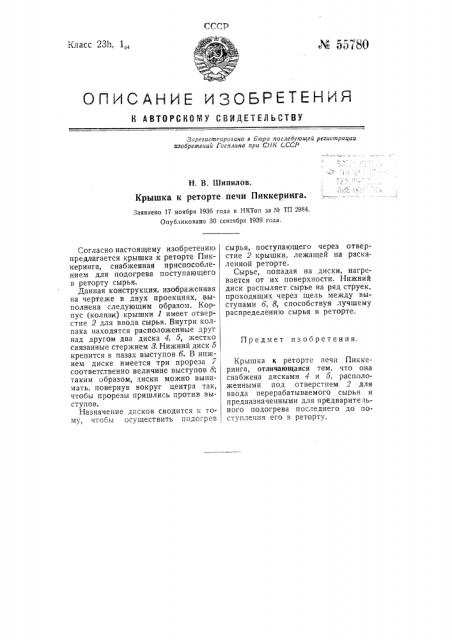

М 55780 САНИЕ иЗОБРЕТЕНИЛ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зпрегистгировано в Бюро последующей регистрации изобретений Госплана при CHK C.CCP
Г
t
H. В. Шипилов.
Крышка к реторте печи Пиккеринга.
Заявлено 17 ноября 1936 года в НКТоп за М ТП 2934.
Опубликовано 30 сентября 1939 года.
Предмет изобретения.
Согласно настоящему изобретению предлагается крышка к реторте Пиккеринга, снабженная приспособлением для подогрева поступающего в реторту сырья.
Данная конструкция, изображенная на чертеже в двух проекциях, выполнена следующим образом. Корпус (колпак) крышки 1 имеет отверстие 2 для ввода сырья. Внутри колпака находятся расположенные друг над другом два диска 4, 5, жестко связанные стержнем 8. Нижний диск 5 крепится в пазах выступов б. В нижнем диске имеется три прореза 7 соответственно величине выступов 8; таким образом, диски можно вынимать, повернув вокруг центра так, чтобы прорезы пришлись против выступов.
Назначение дисков сводится к тому, чтобы осуществить подогрев сырья, поступающего через отверстие 2 крышки, лежащей на раскаленной реторте.
Сырье, попадая на диски, нагревается от их поверхности. Нижний диск распыляет сырье на ряд струек, проходящих через щель между выступами б, 8, способствуя лучшему распределению сырья в реторте.
Крышка к реторте печи Пиккеринга, отличающаяся тем, что она снабжена дисками 4 и 5, расположенными под отверстием 2 для ввода перерабатываем ого сырья и предназначенными для предварите аьного подогрева последнего до поступления его в реторту.
