, 11 557965

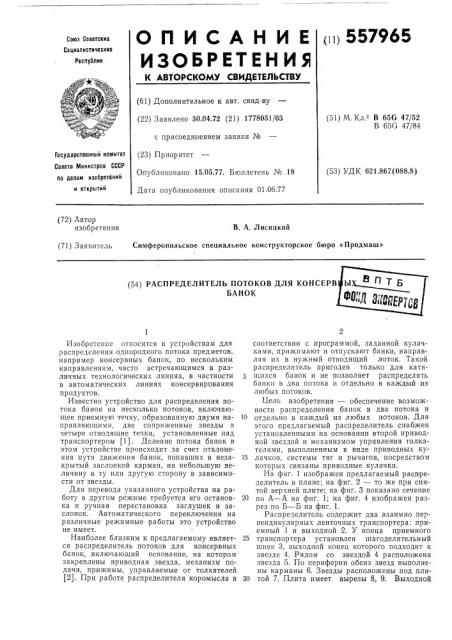

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.04.72 (21) 1778051/03 с присоединением заявки № (23) Приоритет
Опубликовано 15.05.77. Бюллетень № 18
Дата опубликования описания 01.06.77 (51) М. Кл 2 В 656 47/52
В 65G 47/84
Государственный комитет
Совета Министров СССР по делам изобретений и вткрытйй (53) УДК 621.867(088.8) (72) Автор изобретения
В. А. Лисицкий (71) Заявитель Симферопольское специальное конструкторское бюро «Продмаш» (54) РАСПРЕДЕЛИТЕЛЬ ПОТОКОВ ДЛЯ КОНСЕР
БАНОК
Изобретение относится к устройствам для распределения однородного потока предметов, например консервных банок, по нескольким направлениям, часто встречающимся в различных технологических линиях, в частности в автоматических линиях консервирования продуктов.
Известно устройство для распределения потока банок на несколько потоков, включающее приемную течку, образованную двумя направляющими, две сопряженные звезды и четыре отводящие течки, установленные над транспортером (1). Деление потока банок в этом устройстве происходит за счет отклонения пути движения банок, попавших в незакрытый заслонкой карман, на небольшую величину в ту или другую сторону в зависимости от звезды.
Для перевода указанного устройства на работу в другом режиме требуется его остановка и ручная перестановка заглушек и заслонок. Автоматического переключения на различные режимные работы это устройство не имеет.
Наиболее близким к предлагаемому является распределитель потоков для консервных банок, включающий основание, на котором закреплены приводная звезда, механизм подачи, прижимы, управляемые от толкателей (2). При работе распределителя коромысла в соответствии с программой, заданной кулачками, прижимают и отпускают банки, направляя их в нужный отводящий лоток. Такой распределитель пригоден только для катящихся банок и не позволяет распределять банки в два потока и отдельно в каждый из л ю бы х п о токов.
Цель изобретения — обеспечение возможности распределения банок в два потока и отдельно в каждый из любых потоков. Для этого предлагаемый распределитель снабжен установленными на основании второй приводной звездой и механизмом управления толкателями, выполненным в виде приводных ку15 лачков, системы тяг и рычагов, посредством которых связаны приводные кулачки.
На фнг. 1 изображен предлагаемый распределитель в плане; на фиг. 2 — то же при снятой верхней плите; на фиг. 3 показано сечение
20 по А — А на фиг. 1; на фиг. 4 изображен разрез по Б — Б на фиг. 1.
Распределитель содержит два взаимно перпендикулярных ленточных транспортера; приемный 1 и выходной 2. У конца приемного
25 транспортера установлен шагоделительный шнек 3, выходной конец которого подходит к звезде 4. Рядом со звездой 4 расположена звезда 5. По периферии обеих звезд выполнены карманы 6. Звезды расположены под пли30 той 7. Плита имеет вырезы 8, 9. Выходной
557965
55 транспортер 2 проходит между звездами и на выходе образует ручьи 10, 11, разделенные направляющей перегородкой 12. В каждой звезде имеются кронштейны 13, 14 по числу ее карманов. Напротив каждого кронштейна имеются приливы 15, 16, на которых установлены коромысла 17, 18, служащие прижимами для банок. Снизу на одно плечо коромысел давит пружина 19 и прижимает его к пальцам
20, 21, которые вставлены в кронштейны 13, 14 каждой звезды.
Соосно каждой звезде на плите 7 подвижно установлены кулачки 22 — 25. Они установлены на осях 26, 27. На этих же осях держатся рычаги 28 — 31. Рычаги соединены с тягами
32, 33. К рычагам 28, 29 звезды 5 подсоединены малые тяги 34, 35, а к рычагам 30, 31 другой звезды — пружины 36, 37. Малые тяги связаны с электромагнитами 38, 39 или с другим удобным приводом, например рычагами с фиксаторами, с помощью которых они могут переводить и фиксировать рычажную систему в двух крайних положениях.
Направляющая 40 предотвращает перекос банок под действием прижимных коромысел
17, 18.
При работе распределителя банка движется лентой транспортера 1, наталкивается на торец шнека 3 и притормаживается последним. При дальнейшем вращении шнека банка попадает в его виток и подпирается лентой к его передней кромке. Шаг шнека постепенно увеличивается, в результате чего банка, идущая по такому шнеку, приобретает ускоренное движение, и при подходе ее к звезде 4 получается синхронная передача банки от шнека в карман 6 звезды 4.
При транспортировке банки звездой 4 последняя вводит ее в зону, где банка оказывается ведомой одновременно и звездой 5. В этот момент опускается коромысло 18 звезды 5 в нижнее положение и ограничивает перемещение банки в сторону звезды 4. Коромысло 17 звезды 4 в это время находится в верхнем положении под действием кулачка 23 и пальца
20. Удерживаемая коромыслом 18 банка увлекается звездой 5 в сторону ручья 11. В тот момент, когда банка окажется напротив ручья 11, коромысло 18 поднимается из-за набегания пальца 21 на кулачок 25 и лента транспортера 2 уносит банку по ручью 11. Следующая банка перемещается звездой 4, прижатая коромыслом 17, и подается в ручей 10, так как коромысло управляется теперь через палец 20 от кулачка 22.
Распределение банок, таким образом, осуществляется через одну в оба ручья. Управ5
35 ление коромыслами 17, 18 выполняется посредством кулачков 23 и 25 для ручья 11 и кулачков 22 и 24 для ручья 10, причем за счет шахматного расположения Г-образных выступов распределение происходит поочередно для обоих ручьев.
При необходимости подачи банок только в ручей 10 подается сигнал на электромагнит
38, который с помощью тяг 34 и 32 переводит кулачок 23 по часовой стрелке влево, а кулачок 25 по часовой стрелке вправо. В этом положении пальцы 20 коромысел 17 упираются в вырез 8 плиты 7 и коромысла увлекают все банки в ручей 10. Кулачок 25 постоянно отжимает коромысло 18 вверх в нерабочее положение за счет смещения его выреза из рабочей зоны распределения.
При установке распределителя в исходное положение для работы на два потока магнит
38 отключается и кулачки 23 и 25 возвращаются в первоначальное положение.
Для подачи банок только в ручей 11 подается сигнал на электромагнит 39, который через тяги 35 и 33 выставляет кулачок 22 в крайнее правое положение, вращая его против часовой стрелки, а кулачок 24 в крайнее левое положение, вращая его также против часовой стрелки. В этом случае коромысла
17 звезды 4 управляются поочередно кулачками 23 и 22 и находятся в поднятом положении, а коромысла 18 звезды 5 движутся по вырезу 8 в неподвижной плите 7, соприкасаясь с каждой банкой.
При выключении электромагнитов возврат кулачков в исходное положение осуществляется пружинами 36, 37.
Формула изобретения
Распределитель потоков для консервных банок, включающий основание, на котором закреплены приводная звезда, механизм подачи, прижимы, управляемые от толкателей, отличающийся тем, что, с целью обеспечения возможности распределения банок в два потока и отдельно в каждый из любых потоков, он снабжен установленными на основании второй приводной звездой и механизмом управления толкателями, выполненным в виде приводных кулачков, системы тяг и рычагов, посредством которых связаны приводные кулачки.
Источники информации, принятые во внимание при экспертизе:
1. Патент США Хо 2835375, кл. 198 †, опубл. 1958.
2. Патент США Хо 2787359, кл. 198 †, опубл. 1957.
