Теплоизоляционный материал

Теплоизоляционный материал

Иллюстрации

Показать все

Реферат

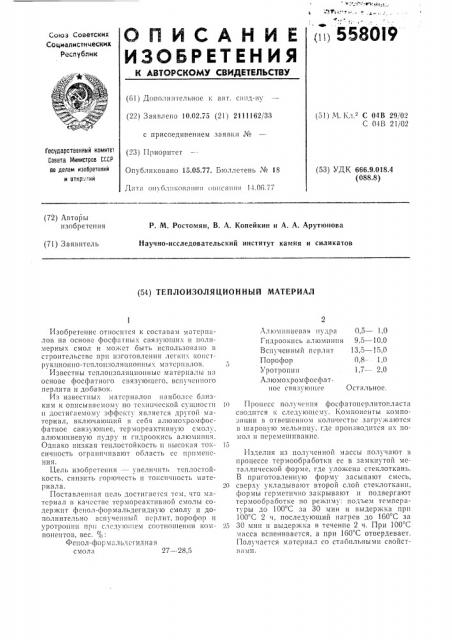

н)1 5580l9

ОЛ ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CQvo3 Сов&тских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 10.02.75 (21) 2111162/33 (51) М. К,1. С 04Â 29, 02

С 04В 21/02 с присоединением заявки №

Гасударственный камите)

Сааета Министрае СССР па делам изабретений и откр:итии (23) Приоритет

Опубликовано 15.05.77. Бюллетень № 18

Датt) ()ll), бл)!ковл!! н5! I)llllcH IIII5! 1-1.06), I / (53) УДК 666.9.018.4 (088,8) (72) Авторы изобретения

P. М. Ростомян, В. А. Копейкин и А. А. Арутюнова

Научно-исследовательский институт камня и силикатов (71) Заявитель (54) ТЕПЛОИЗОЛЯЦИОННЫЙ МАТЕРИАЛ

0,5 — 1,0

)я 9,5 — 10,0

13,5 — 15,0

0,8- 1,0

1,7- 2,0

Алюминиевая пудра

Гпдроокпсь алюмпн)

Вспученный перлит

Порофор

Уротропип

Алюмохромфосфатнос связлюн1се

Остальное

27 — -28,5

Изобретение относится к составам материалов на основе фосфаfHIIx связуtoIIIHx и полимерных смол и может быть использовано в строительстве прп изготовлении легких конструкционпо-теплоизоляционных м;)тсрналов.

Известны тсплоизоляционныс материалы па основе фосфатного связующего, вспученного перлита и добавок.

Из известных материалов наиболсс близким к описыьасмому Ilo технической сущности и достигаемому эффекту является другой материал, включающий в себя алюмохромфосфатное связующее, термореактивную смолу, алюминиевую пудру и гпдроокись алюминия.

Однако низкая теплостои кость и вь)сока!я токсичность ограничивают область сс прпмепсI I H 5I.

Цель изобретения — увеличить теплостойкость, снизить горючесть и токсичность материала.

Поставленная цель достигается тем, что материал в качестве терморсактпвной смолы содержит фснол-формальдегидную смолу и дополнительно вспученный псрлит, порофор It уротропин прп слсдуюп5ем соотношении компонентов, вес.,().

Фепол-форм1ëü toãè,1íà я смола

1о Процесс полу«cl!»» фосфатоперлитогласта сводится к следующему. Компоненты композиции в отвешенном количестве загружаются в шаровую мельницу, где производится пх помол и псремешпвание.

Изделия пз 11015ченной массы по1) чают в процессе тсрмообработки ес в замкнутой металлической форме, где уложена стек 10TKЗHb.

В приготовленную форму засыпают смесь, 20 сверху укладывают второй слой стеклотканп, формы герметично закрыва)от и подвергают термообработке Ilo режиму: подъем температуры до 100 С за 30 мин и выдержка прп

100 С 2 ч, последую|ций нагрев до 160 С за

25 30 мин и выдержка в течение 2 ч. При 100 С масса вспенивается, а при 160 С отвердевает.

Получается материал со стабильными свойства)ми.

558019

46,5

2Г1,0

0,8

45,0

Формула изобретения

Алюмохромфосфатное связующее фенолформальдегидная смола

Порофор

Уротропин

Вспученный перлит

Гидроокись алюминия

Алк)ми ни евая пудра

27,5

1,0

2,0

13,8

10,0

0,7

1,9

15,0

9,3

0,5 физико-механические показатели:

14

23

О, 043

200

Объемньш вес, кг/м

Прочность на сжатие, кгс/см

Прочность на изгиб, кгс/см

Коэффициент теплопроводности ккал/м-час. град

Водопоглощение, о, 10

14

0,040

250

200

Рабочая температура применения, ОС

Составитель В. Большов

Техред A. Камышникова

1(орректор H. Аук

Редактор Э. Шибаева

Заказ 1162/12 Изд. № 433 Тираж 775 Подписное

ЦПИИПИ Государственного комитета Совета Министров СССР по делам изобретений и QTKpbITIIII

113035, Москва, .М(-35, Раущская иаб., n. 4/5

Типография, пр. Сапунова, 2

По у казанной TBAHoaloTHH obi JIH H31 QToB leны изделия двух составов, вес. %:

Фосфатоперлитопласт QT:пинается гладкой поверхностью, легко подвергается обработке режущим инструментом, под воздействием открытого огня не сгорает.

Теплоизоляционный материал, включающий в себя алюмохромфосфатное связующее, тер10 морсактивную смолу, алюминиевую пудру и гидроокись алюминия, отличающийся тем, что, с целью увеличения теплостойкости, сии>кения горючести и токсичности, он в качестве термореактивной смолы содержит фе15 нол-формальдегидную смолу и дополнительно вспученный перлит, порофор и уротроппн прп следующем соотношении компонентов, вес. %:

Фснол-формальдсгидная смола 27 — 28,5

Ал1оминисвая пудра 0,5 — 1,0

Гидроокись алюминия 9,5 — 10,0

Вспученный перлит 13,5 — 15,0

Порофор 0,8 — 1,0

Уротропин 1,7 — 2,0

25 Алюмохромфосфатное связующее Остальное.
