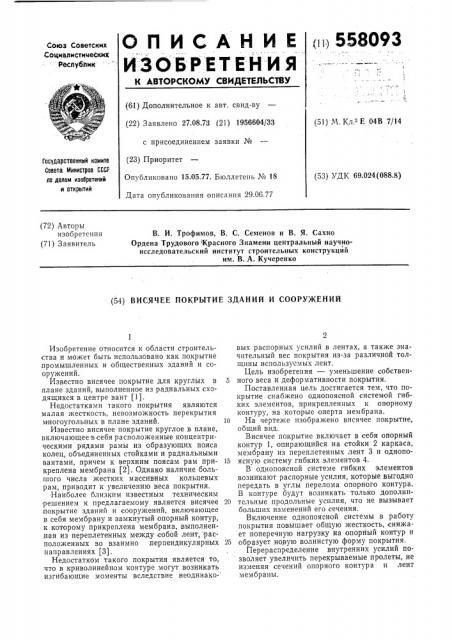

«il 558093

Союз Советских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополттительное к авт. свид-ву (22) Заявлено 27.08.73 (21) 1956604/33 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.77. Бюллетень ¹ 18

Дата опубликования описания 29.06.77 (51) М. Кл 2 Е 04В 7/14

Государственный комите

Совета Министров СССР оо делам изобретений и открытий (53) УДК 69.024(088.8) (72) Авторы изобретения (71) Заявитель

В. И. Трофимов, В. С. Семенов и В. Я. Сахно

Ордена Трудового Красного Знамени центральный научноисследовательский институт строительных конструкций им. В.,А. Кучеренко (54) ВИСЯЧЕЕ ПОКРЫТИЕ ЗДАНИЙ И СООРУ)КЕНИЙ

Изобретение относится к области строительства и может быть использовано как покрытие промышленных и общественных зданий и сооружений.

Известно висячее покрытие для,круглых в плане зданий, выполненное из радиальных сходящихся в центре вант (1).

Недостатками такого покрытия являются малая жесткость, невозможность перекрытия многоугольных в плане зданий.

Известно висячее покрытие круглое в плане, включающее в себя расположенные концентрическими рядами рамы из образующих пояса колец, объединенных стойками и радиальными вантами, причем к верхним поясам рам прикреплена мембрана (2). Однако наличие большого числа жестких массивных кольцевых рам, приводит к увеличению веса покрытия.

Наиболее близким известным техническим решением к предлагаемому является висячее ,покрытие зданий и сооружений, включающее в себя мембрану и замкнутый опорный контур, к которому прикреплена мембрана, выполненная из переплетенных между собой лент, расположенных во взаимно перпендикулярных направлениях (3).

Недостатком такого покрытия является то, что в криволинейном контуре могут возникать изгибающие моменты вследствие неодинаковых распорных усилий в лентах, а также значительный вес покрытия из-за различной толщины используемых лент.

Цель изобретения — уменьшение собствен5 ного .веса и деформативности покрытия.

Поставленная цель достигается тем, что покрытие снабжено однопоясной системой гибких элементов, прикрепленных к опорному контуру, на которые оперта мембрана.

10 На чертеже изображено висячее покрытие, общий вид.

Висячее покрытие включает в себя опорный контур 1, опирающийся:на стойки 2 каркаса, мембрану из переплетенных лент 3 и однопо15 ясную систему гибких элементов 4.

В однопоясной системе гибких элементов возникают распорные усилия, которые .выгодно передать в углы перелома опорного контура.

В контуре будут возникать только дополни20 тельные продольные усилия, что не вызывает больших изменений его сечения.

Включение однопоясной системы в работу покрытия повышает общую жесткость, снижает поперечную нагрузку на опорный контур и

25 образует новую волнистую форму покрытия.

Перераспределение внутренних усилий позволяет увеличить перекрываемые пролеты, не изменяя сечений опорного контура и лент мембраны.

558093

Составигель И. Бондарук

Техред М. Семенов

Корректор В. Петрова

Редактор Э. Шибаева

Заказ 1159/7 Изд Ка 435 Тираж 878 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова. в

В процессе монтажа висячего покрытия однопоясную систему используют в качестве монтажных лесов, а в процессе эксплуатации — в,качестве несущей конструкции при подвеске различного осветительного и технологического оборудования.

Формула изобретения

Висячее покрытие зданий и сооружений, включающее в себя мембрану и замкнутый опорный контур, отличающееся тем, что, с целью уменьшения собственного веса и де4 формативности, покрытие снабжено одноио ясной системой гибких элементов, прикрепленных к опорному контуру, на которые оперты мембрана.

5 Источники информации, принятые во .внимание при экспертизе

1, Авторское свидетельство № 155208, кл.

Е 04В 7/14, 07.08.62.

2. Авторское свидетельство 394514, кл. Е

10 04В 7/14, 14.06.71.

3. Авторское свидетельство 256980, кл. Е

04В 7/14, 11.11.69.
