Реферат

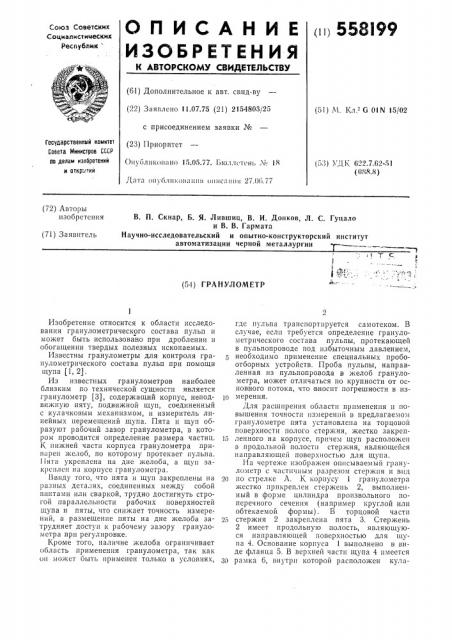

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<)ц 558I99

Союз Советских

Социалистических

Ресг)убпик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.07.75 (2!) 2154803/25 с присоединением заявки № (23) Приоритет

Опубликовано I,).05.77. !)юллстень № 18

Дата ()ll) <>))))):()H;111)15) E)ll))Cliff))H 27.0().77 (5!) Ч. Кл."- G 01N 15/02

Государственный комитет

Совета Министров СССР

IIo делам изобретений и откр пий (53) УДК 6-22.7-62-51 (088.8) (72) Авторы изобретения

В. П. Скнар, Б. Я. Лившиц, В. И. Донков, Л. С. Гуцало и В. В. Гармата

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (71) Заявитель!

) т с (54) ГРА Н УЛОМ ЕТР

Изобретение относится к области исследования гранулометрического состава пульп и может быть использовано при дроблении и обогащении твердых полезных ископаемых.

Известны гранулометры для контроля гранулометрического состава пульп при помощи щупа (1, 21.

Из известных гранулометров наиболее близким по технической сущности является гранулометр (31, содержащий корпус, неподвижную пяту, подвижной щуп, соединенный с кулачковым механизмом, и измеритель линейных перемещений щупа. Пята и щуп образуют рабочий зазор гранулометра, в котором проводится определение размера частиц.

К нижней части корпуса гранулометра приварен желоб, по которому протекает пульпа. ! !ята укреплена на дне желоба, à щуп закреплен на корпусе гранулометра.

Ввиду того, что пята и щуп закреплены на разных деталях, соединенных между собой винтами или сваркой, трудно достигнуть строгой параллельности рабочих поверхностей щупа и пяты, что снижает точность измерений, а размещение пяты на дне желоба затрудняет доступ к рабочему зазору гранулометра при регулировке.

Кроме того, наличие желоба ограничивает область применения гранулометра, так как оп может быть применен только в условиях, где пульпа транспортируется самотеком. В случае, если требуется определение гранулометрического состава пульпы, протекающей в пульпопроводе под избыточным давлением, необходимо применение специальных пробоотборных устройств. Проба пульпы, направленная из пульпопровода в желоб гранулометра, может отличаться по крупности от основного потока, что вносит погрешности в из1() меренпя.

Для расширения области применения и повышения точности измерений в предлагаемом гранулометре пята установлена на торцовой поверхности полого стержня, жестко закреп15 ленного на корпусе, причем щуп расположен в продольной полости стержня, являющейся направляющей поверхностью для щупа.

На чертеже изображен описываемьп! грануломстр с частичным разрезом стержня и вид

20 по стрелке А. К корпусу 1 гранулометра жестко прикреплен стержень 2, выполненный в форме цилиндра произвольного поперечного сечения (например круглой или обтекаемой формы) . В торцовой части

25 стержня 2 закреплена пята 3. Стержень

2 имеет продольную полость, являющуюся направляющей поверхностью для щупа 4. Основание корпуса 1 выполнено в виде фланца 5. В верхней части щупа 4 имеется

30 рамка 6, внутри которой расположен кула558199 чок 7, Сжатая пружина 8 опирается одним концом на рамку 6, а другим — на кронштейн

9. На кронштейне 9 закреплен измеритель линейных перемещений 10, соединенный с щупом 4. Кулачок 7 насажен на валу двигателя 11. Стержень 2 помещен в пульпопровод

12 и закреплен на нем фланцем 5.

Гранулометр работает следующим образом.

Двигатель 11 вращает кулачок 7 с постоянной скоростью. Кулачок 7, воздействуя на рамку 6, поднимает щуп 4 над пятой 3. В исходное состояние щуп 4 возвращается под действием пружины 8. При опускании щупа

4 в рабочем зазоре между щупом 4 и пятой

3 оказываются зажатыми твердые частицы пульпы. Когда щуп 4 опущен и неподвижен, включается измеритель линейных перемещений 10, и проводится измерение захваченных частиц.

Предлагаемая конструкция гранулометра позволяет использовать его как на открытых желобах, так и на трубопроводах и аппаратах, рабочающих под избыточным давлением, что расширяет область применения. Отпадает необходимость в применении пробоотборных устройств, что повышает точность измерений.

Зонд гранулометра может быть введен через верхнюю, боковую или нижнюю стенки пульпопровода. Погружая зонд в пульпопровод на различную глубину, можно исследовать распределение крупности частиц по поперечному сечению пульпопровода.

Благодаря размещению направляющей поверхности щупа 4 и посадочного места пяты

3 на одной детали — стержне 2, можно с высокой точностью обеспечить параллельность

5 рабочих поверхностей пяты 3 и щупа 4, что повышает точность измерений.

Размещение пяты 3 на торцовой части зонда 2 обеспечивает свободный доступ к щупу 4 и пяте 3 при осмотре и регулировке гра10 нулометра.

Формула изобретения

Гранулометр, содержащий корпус, неподвижную пяту, подвижный щуп, соединенный

15 с кулачковым механизмом и измеритель линейных перемещений щупа, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения и повышения точности измерений, на корпусе жестко закреплен полый стер20 жень, пята установлена на его торцовой поверхности, а щуп расположен в продольной полости стержня, служащей поверхностью для щупа.

Источники информации, принятые во вни25 мание при экспертизе:

1. Авторское свидетельство K 168462, М. Кл. G 01N 15/04, 1970.

2. Авторское свидетельство Х 270256, М. Кл. G 01М 15/02.

30 3. Г. А. Зубков. «Автоматизация процессов обогащения руд цветных металлов», М., 1967, стр. 56 — 58 (прототип).
