Реле времени
Иллюстрации
Реферат

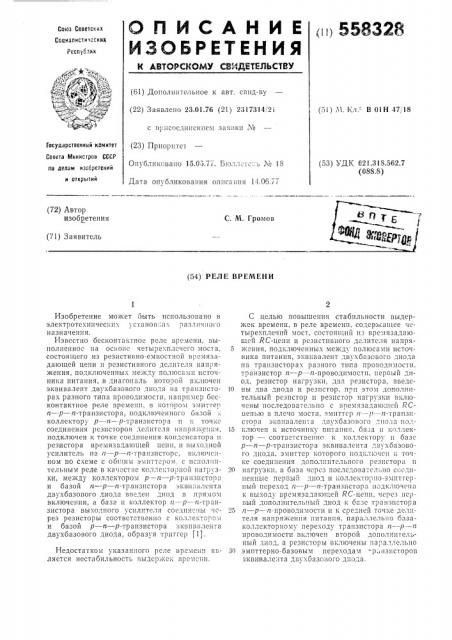

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
EI IE 558328
Сонэ Советских
Социалистичгсних
Респтблин (61) Дополнительное к авт. свпд-ву (22) Заявлено 23.01.76 (21) 2317314 21 (51) М. Кл. - В 01Н 47, 18 с 111:нсоединснпем заявки М
Совета Министров СССР по аелам изобретений
И OF KPbl THH
Опубликовано 15.05.77. Бголлст ..;3 М 18
Дата опубликования оппсагщя 14.06.77 (53) УДК 621.318.562.7 (088.8) (72) Автор изобретения
С. М. Громов (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ
Госуаарственный комитет (23) Г1риорптет
Изобретение может оыть использовано в электротехнических установ::ах раз Ill÷:1огo назначения.
Известно бесконтактное реле Времени, выполненное на основе четырехплсчего моста, состоящего из резистивно-смкостной времязадающей цепи и резистивного делителя напряжения, подключенггых между по —,locaèè источника питания, в диагональ которой вкгпочсн эквивалент двухбазового диозя на транзисторах разного типа проводимости, например бссконтяктное реле IIpei !cIIII В котором эхlи-,, el> тг — р — п-транзистора, подклгоченного базой коллектор с p — n — -p-тр янзис fop a и к To lкс соединения резисторов делителя напря>ке:1пя, подключен к точке соединения конденсатора и резистора времязадающей цепи, и Выходной усилитель íа n — р — n-транзисторе, вклгочc l ном по схеме с об Illlil эмиттсром, с исполнительным реле в качестве кос!лсктoi :Iioé нагрузки, между коллектором р — и — -р-транзистора ба3ОН 12 — p — n-TpaFI3IICTOpа эквив l CIITa двухбазового диода введен диод в прямом включении, а база п коллектор тт — р — а-транзистора выходного усилителя соединсггы через резисторы соответственно с коллекторе. и базой р — и — р-транзистора эквивалента двухбазового диода, образуя триггер t1).
Недостатком указанного реле времени яьляется нестабильность Выдер>кек вре,le!ill.
С целью повышения стабильности выдержек Времени, В реле Времени, содср>кяпгсе «стырехплечпй мост, состояпгигг пз времязадающсй RC-цепи и рсзистпвного делителя напря5 жения, подключенных между полюсами источника питания, эквивалент двухбазовогo диода
На транзисторах разного типа проводимости. транзистор n — р — n-проводимости, пергый диод, резистор нагрузки, два резистора, введс10 ны два диода и резистор, п и этом дополнительный рсзистор и резистор нагрузки включены последовательно с времязадающсй RCцепью в плечо моста. эмпттср гг — p л.-транзистора эквпвалеп; а двухбазового диода под—
15 Ii;IEo leEI к источник> Ill! 1àïïÿ, áaaa 11 Iio. lлектор — соответственно к коллектору и базс
p — n — р-транзистора эквивалента двухбазового диода, эмиттер которого подкл о lcí к точке соединения дополнительного резистора и
20 нагрг Зкп, а база lcpc3 послсдОВЯТ1. . 1»110 сос;гппенные перьый диод и коллекторно-эмпттерный псреход n — р — и-транзистора подкл1очсна к выходу Времязадающей RC-цспп, через псрьый дополпптелги!ый диОд к базс транзпстОря
25 n — р — n-проводимости и к средней точ е делителя напря>кения питания, Ilapanncëb о базяколлекторному переходу транзистора гг — р — тг проводимости включен второй дополгиг тельный диод, а резисторы включены параллельно
30 эмпттерно-базовым переходам "р; нзисторов
:-квивалента двухбазоного диода.
558328
30! 1а чертеже показана liрпнцинпа. 1ьп .iя с. сма предлагаемого реле времени.
Реле содержит четырехплечий мост, образованный резисторами 1 — 4 и конденсатором
5, подсоединенным к резистору б нагрузки, два смежных плеча которого — резистор 3 и конденсатор 5, реизстор 4 и резистор 6 образуют времязадающую RC-цепь, а резисторы
1, 2 — делитель напряжения.
Между полюсом источника питания и сопротивлением нагрузки включен эквивалент двухбазового диода íà n — р — и-транзисторе 7 и р — n — р-транзисторе 8. К базе транзистора
8 подключен коллектор р — n — р-транзистора
9, выполняющего роль нуль-органа, через диод 10, служащий для снятия напряжения с коллекторно-базового перехода транзистора 9, когда транзисторы 7 и 8 открыты, В этот момент диод 10 включен в обратном направлении, коллекторно-базовый переход транзистора 9 шунтирует диод 11, который включен и прямом направлении и предохраняет транзистор 9 от обрыва коллектора. Диод 12 служит для выравнивания потенциалов базы транзистора 9 и эмиттера транзистора 8, снимая напряжение с емкости.
Параллельно эмиттерно-базовым переходам транзисторов 7 и 8 подключены резисторы 13 и 14, которые служат для шунтирования тепловых токов транзисторов, улучшая условия их работы.
Устройство работает следующим образом.
Г1ри подаче напряжения питания все транзисторы закрыты. Диод 10 открыт, диоды 11 и 12 закрыты. Потенциал эмиттера транзистора 8 примерно равен положительному потенциалу источника питания. Конденсатор " заряжается через резистор 3. При достижении на конденсаторе 5 напряжения, равного напряжению на делителе, происходит открывание транзистора 9, а затем транзистора 8 благодаря обратной связи (резистор 4 и конденсатор 5). Конденсатор 5 начинает разряжаться по цепи: эмиттерно-коллекторный переход транзистора 9 — диод 10 — эмиттерно-базовый переход транзистора 8 — резистор 4, а также по параллельной цепи: эмиттерно-базовый переход транзистора 9 — резистор 1— резистор 6.
Потенциал базы и эмиттера транзистора 8 начинает убывать. Как только потенциал базы транзистора 8 станет меньше потенциала точки соединения плеч делителя, открывается диод 12 и потенциал точки соединения плеч делителя становится примерно на 0,5 В выше потенциала базы, примерно равным потенциалу эмиттера транзистора 8. Вместе с транзистором 8 происходит открывание транзистора 7.
Весь описанный выше процесс открывания транзисторов происходит лавинообразно и устройство переходит в новое состояние, 5
65 когда транзисторы 7 Ii 8 открыты и потенциал базы транзистора 9 стапег равным потенциалу эмиттера транзистора 8, эмиттерно-базовый переход транзистора 9 будет открыт, так как на его базу будет подан положительный потенциал с делителя, а на эмиттер через резистор 3 — отрицательный потенциал источника питания. Ввиду большого электрического сопротивления резистора 3 и малой величины напряжения между базой транзистора 9 и минусом источника питания, ток, протекающий через эмиттсрно-базовый переход транзистора
9 крайне мал и напряжением на этом переходе можно пренебречь. Следовательно, потенциал эмиттера транзистора 9 практически равен потенциалу эмиттера транзистора 8 и напряжение на конденсаторе 5 примерно равно нулю. Диод 10 смещен в обратном направлении и предотвращает протекание тока по цепи: минус источника питания, эмиттерно-коллекторный персход открытого транзистора 7, кол ipкторно-базовый переход транзистора 9, резистор 1, плюс источника питания. Диод 11 смещен в прямом направлении и предотврапгаст работу транзистора 9 с оборванным коллектором.
Чтобы вновь включить устройство в работу нужно кратковременно снять питание или подать минус источника питания на базу транзистора 7.
Формула изобретения
Реле времени, содержащее четырехплечий мост, состоящий из времязадающей RC-цепи и резистивного делителя напряжения, подключенных между полюсами источника питания, эквивалент двухбазового диода на транзисторах разного типа проводимости, транзистор и — р — и проводимости, первый диод, резистор нагрузки, два резистора, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности выдержек времени в него введены два диода и резистор, при этом дополнительный резистор и резистор нагрузки включены последовательно с времязадающей RC-цепью в плечо моста, эмиттер и — р — и транзистора эквивалента двухбазового диода подключен к источнику питания, база и коллектор — соответст. венно к коллектору и базе р — и — р транзистора эквивалента двухбазового диода, эмиттер которого подключен к точке соединения дополнительного резистора и нагрузки, а база через последовательно соединенные первый диод и коллекторно-эмиттерный переход и — р — и транзистора подключена к выходу времязадающей 1 С-цепи, через первый дополпительный диод к базе транзистора n — p — и проводимости и к средней точке делителя напряжения питания, параллельно база-коллекторному переходу транзистора и — р — и проводимости включен второй дополнительный диод, а резисторы включены параллельно эмит558328
Составитель В. Лякишев
Техред М. Семенов
Корректор Т. Добровольская
Редактор Н. Каменская
Заказ 1268/7 Изд, № 456 Тираж 992 Подппс:,ое
ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий
1!3035, Москва, К-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2 терно-базовым переходам транзисторов эквивалента двукбазового диода.
Источник информации, принятый во внимание при экспертизе:
1. Лвто11скос свидетельство СССР ¹ 3(-16 3, М. 1(л. - ll 01K 47/18, опубл. 01.06.71 (прототи 1) ) .
