Устройство для монтажа сводчатых покрытий или стен из отдельных сводов

Устройство для монтажа сводчатых покрытий или стен из отдельных сводов

Иллюстрации

Показать все

Реферат

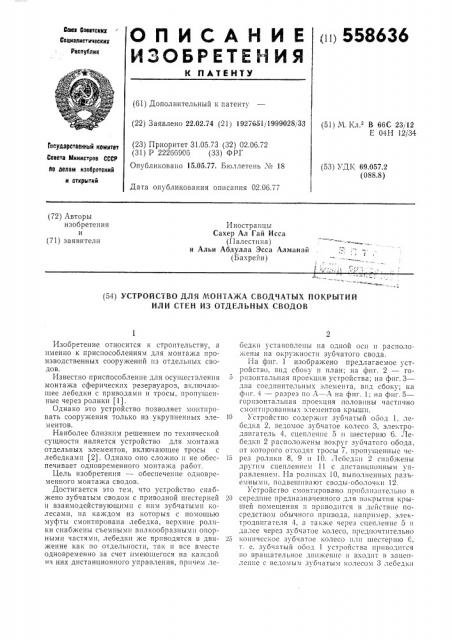

111! 558636

Ceos Соевтскик

Социалистическик

ОПИСА И

ИЗОБРЕТЕНИЯ

g ПАТЕНТУ

Ресоублик (61) Дополнительный к патенту (22) Заявлено 22.02.74 (21) 1927651)1999028133 (51) М. Ь;л з В 66С 23) 12

Е 04Н 12j34 (23) Приоритет 31,05.73 (32) 02.06.72 (31) P 22266906 (33) ФРГ

Опубликовано 15.05.77, Бюллетень ¹ 18

Государстееннык комитет

Совета Мииистрое СССР (53) УДК 69 057 2 (088.8) 1to делам изобретений и открытий

Дата опубликования описания 02.06.77 (72) Авторы изобретения и (71) заявители

Иностранцы

Сахер Ал Гай Исса (Палестина) и Альи Абдулла Эсса Алманай (Бахрейн) (54) УСТРОЙСТВО ДЛЯ МОНТАЖА СВОДЧАТЫХ ПОКРЫТИЙ

ИЛИ СТЕН ИЗ ОТДЕЛЬНЫХ СВОДОВ

Изобретение относится к строительству, а именно к приспособлениям для монтажа производственных сооружений из отдельных сводов.

Известно приспособление для осуществления монтажа сферических резервуаров, включаюшее лебедки с приводами и тросы, пропущенные через ролики (1).

Однако это устройство позволяет монтировать сооружения только из укрупненных элем енто в.

Наиболее близким решением по технической сущности является устройство для монтажа отдельных элементов, включающее тросы с лебедками (2). Однако оно сложно и не обеспечивает одновременного Iioii1a>«a работ.

Цель изобретения — обеспечение одновременного монтажа сводов.

Достигается это тем, что устройство снабжено зубчатым сводом с приводной шестерней и взаимодействующими с ним зубчатыми колесами, иа каждом из которых с помошью муфты смонтирована лебедка, верхние ролики снабжены съемными вилкообразными опорными частями, лебедки же приводятся в движение как по отдельности, так и все вместе одновременно за счет имеющегося на каждой из них дистанционного управления, причем лебсдки установлены иа одной оси и располо",е!!! 11a окружности зубчатого caoga.

На фиг. 1 изображено предлагаемое устройство, и1д сбоку и план; на фиг. 2 — горизонталы!ая проекция устройства; на фпг.3— два соединительных элемента. вид сбоку; !ia

/II!. 4 — разрез по А — А иа фиг. 1; иа фиг. 5— горизонтальная проекция половины частично смонтированных элементов крыши.

10 Устройство содержII1. зубчатый обод 1, лебедка 2, ведомос зубчатое колесо 3, электродвигатель 4, сцепление 5 и шестерню 6. Лебедки 2 расположены ВО«1!уг 3\ бчатого Ооода, от которого отходят тросы 7. пропущенные чс15 рез ролики 8, 9 и 10. Лебсд;<и 2 снабжены другим сцеплением 11 с дистанционным управлением. На роликах 10, выполненных разьемными, подвешивают своды-оболочки 12.

Устройство смонтировано приблизительно в

20 середине предназначенного для покрытия крышей помещения и приводится в действие посредством обычного привода, íапример, электродвигателя 4, а. также через сцепление 5 и далее через зубчатое колесо, ире,11ючтительно

25 кони Iескос 31бчатое Олесо и,11! шестери1О С, т. е. зубчатыи обод 1 устройства приьодится во вращательное движснис и входит в зацепление с ведомым зубчатым колесом 3 лебедки

558636

2. Лебедки 2 расположены вокруг зубчатого обода и от них отходят тросы (канаты) 7. Канаты через обратные ролики 8, 9, которые расположены на опорах или на стенке помещения, направлены к первому, предназначенному для изготовления свода-оболочки, элементу или к первому ряду элементов. Лебедки предусмотрены, смотря по обстоятельствам, со сцеплением 11. В изобретении речь идет об электромагнитном сцеплении, которое имеет дистанционное управление, т. е. может быть централизованно включено или отключено независимо от состояния других сцеплений 11 других лебедок 2. Привод 4 или сцепления 11 могут иметь управление с командного пульта, осуществляемое диспетчером (кнопочное управление).

Верхний обратный ролик укреплен разъемным и имеет специальные функции. На свисающем от него канате крепится предназначенный для изготовления свода-оболочки элемент 12, например, посредством подвешивания конца каната в проушине. Примеры конструкции предназначенных для изготовления сводаоболочки элементов изображены на фиг. 3, 4.

Они могут иметь такую форму, что все покрытие может быть представлено разложенным на кольцевые и меридиональные секции (см. фиг. 6). В кольцевой плоскости (фиг. 3) между соседними элементами имеется стойкое на изгиб коническое сцепление, образованное посредством имеющих форму усеченного конуса выступов и соответствующих равным образом имеющих форму усеченного конуса отверстий.

Вертикальная сцепка между соседними элементами образуется посредством шарообразных головок и соответствующих шарообразных гнезд (фиг. 4).

Устройство работает следующим образом.

На полу помещения располагают под роликами 9 подвезенные грузовыми автомобилями предназначенные для изготовления сводаоболочки элементы 12, соответствующие приблизительно требуемому покрытию: либо кольцеобразные, овальные, круглообразные, либо расположенные в линейном ряду. Первое покрытие в виде свода-ооолочки известным способом закрепляется на опорах помещения, если, например, имеются в наличии нижние, предназначенные для изготовления свода-оболочки элементы. Отходящие от роликов концы тросов, смотря по обстоятельствам, присоединяются к элементам 12. Злементы 12 на полу помещения могут быть отсортированы так, чтобы конические сцепления их уже почти соединились друг с другом. Затем приводится в действие привод 4, а отсюда и зубчатый обод 1, лебедки 2 приводятся во вращательное движение и посредством канатов 7 поднимаются элементы 12. Таким образом, элементы 12 одповременц и медленно сводятся вместе и соединяются в кольцевую плоскость.

Почти одновременно, например, с помощью рабочего, осуществляется соединение штифтов сводов-оболочек с продольными отверстиями

59

6) крюков, при этом посредством включения и отключения сцеплений 11 обеспечивается равномерное соединение. Затем канаты 7 вновь подтягиваются вверх, .за счет чего нижние ряды элементов отклоняются по направлению вверх вокруг штифта, по типу поворотной оси

«над головкой» не полностью на 180, пока шарообразная головка соединительного элемента свода не войдет в зацепление с шарообразным гнездом другого соединительного элемента. Следовательно, верхнее покрытие в виде свода-оболочки опирается на нижний свод-оболочку или скрепляется с ним, и вилка выступает из держателя и вставляется в фиксирующие отверстия только что смонтированных элементов теперь уже верхнего покрытия в виде свода-оболочки (одна вилка на элемент), конец каната 7 отсоединяется и остается свободным внизу (фиг. 5), после чего может быть начат тотчас же монтаж следующего покрытия в виде свода-оболочки.

Изготовленный кольцевой ряд берет на себя роль вышки или также роль стрелы крана.

Изобретение не ограничивается этим примером конструкции. Канаты 7 могут проходить в канавках пола помещения. Кроме круглых крыш, могут быть изготовлены односкатные или какие-либо другие по форме крыши. Остающееся отверстие может быть закрыто куполом для света. Кроме крыш, могут быть смонтированы не только служащие в качестве крыш поверхности, причем, кроме двукратно закругленных покрытий, в виде свода-оболочки могут быть использованы также однократно закругленные покрытия. Многоканатный кран может быть применен также для других целей, например, при строительстве свода-оболочки со скользящей опалубкой для заполнения бетоном или каким-либо другим стройматериалом, при этом вместо предназначенных для изготовления свода-оболочки элементов к концам канатов 7 подвешивают резервуары, в другом случае — захваты для инструмента. Таким способом могут быть изготовлены также корпуса судов. Если предпочтение отдается покрытию в виде свода-оболочки, которое можно разложить в элементы посредством кольцеобразного или меридионального секционированпя, то изобретение прежде всего включает случаи, когда меридиональный радиус становится бесконечно большим, т, е. боковая поверхность элементов соответствует прямой плоскости. Необходимый стройматериал применяется соответственно для каждого отдельного случая, причем применяются элементы, n3I 0Toaëåííûå на основе пластмассы или бетона, но также и на основе всех других обычных стройматериалов, например, дерева, стекла, различных волокон или их комбинаций.

Формула изобретения

1. Устройство для монтажа сводчатых покрытий плп стен из отдельных сводов, включающее лебедки с тросами, пропущенными че558636 рез ролики и приводы, отл и ч а ю щ ее ся тем, что, с целью обеспечения одновременного монтажа сводов, оно снабжено зубчатым ободом с приводной шестерней и взаимодействующими с ним зубчатыми колесами, на каждом из которых с помощью муфты смонтирована лебедка.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что часть роликов снабжена съемными вилкообразными опорными частями.

3. Устройство по п. 2, отл и ча ю щееся тем, что каждая лебедка снабжена дистанционным управлением.

4. Устройство по п. 3, отличающееся тем, что лебедки установлены на одной оси и

5 расположены по окружности зубчатого обода.

Источники информации, принятые во внимание при экспертизе:

l. Авторское свидетельство СССР№ 264416, М. Кл. E 04Н 12/34, опубл. 1970.

)о 2. Патент Великобритании № 1273113, кl. В ЗВ, опубл. 1972.

558626

A-A

Фиг.4

Составитель Яночкина

Редактор Е. Скляревская Техред И. Карандашова Корректор Л. Орлова

Заказ 1550/5 Изд. № 438 Тираж 1077 Подписное

Ц11ИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
